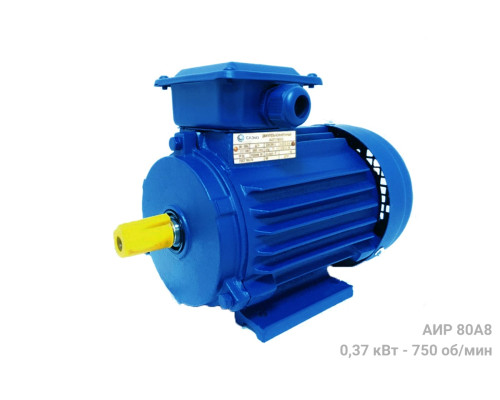

Электродвигатель АИР80А8

Купить с доставкой по Украине


Код Товара:АИР 80А8
Тип:Асинхронный трехфазный
Расположение:Киев, Харьков, Украина
Напряжение сети:220/380В
Мощность:0,37 кВт
Частота вращения:750 об/мин
Габариты (ДхШхВ):310×165×214 мм
Вес:15.4 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 3750 грн.

Точные цены и помощь у консультанта



0 отзывов

АИР80А8 - это асинхронный электродвигатель 0,37 кВт 750 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 675 оборотов, мощность - 0,37 кВт, частота вращения поля статора - 750 об/мин. Питание - 220/380 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 22 мм • IP55 • КПД - 62%. Электродвигатель АИР80А8 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Электрические двигатели АИР 80 А8 производят 14 заводов Украины, Китая и Белоруссии. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими. Наиболее известные производители СНГ: Полтава Электромотор, Мосэлектромаш, Харьковский электротехнический завод "Укрэлектромаш" ХЭЛЗ, Могилевский завод "Электродвигатель" МЭЗ, "Полесьеэлектромаш".

Технические характеристики электродвигателя АИР80А8

Технические характеристики
Технические характеристики Электродвигатель АИР80А8
Потребляемая мощность, киловатт 0,37
Частота вращения условн/фактич, об/мин 750/675
Тип асинхронный
Фазность трехфазный
Кэффициент мощности 0,61
Страна-производитель Китай, Украина
Число полюсов 8
Степень защиты IP 55
Отнош. макс. вращ-го момента силы к ном. 1,9
КПД, % 62
Экплуатационные характеристики электродвигателя АИР 80 А8
Эксплуатационные характеристики двигателя АИР 80 А8
Напряжение, Вольт 380/220В
Уровень шума, Дб 56
Подшипники (передний/задний) 6205/6204
Номинальный ток, Ампер 0,61
Климатическое исполнение У1, У2, У3
Количество смазки, % объема камеры 30-60
Отношение пускового тока к номинальному 4
Вес, кг 15,4
Гарантия, мес 12
Режим работы S1 Продолжительный

Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР80А8 под Ваш техпроцесс и специфику эксплуатации

Габаритные размеры, чертеж, диаметр вала мотора 0.37 кВт 750 об/мин

Все электродвигатели АИР 80 А8 0,37 кВт 750 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 80А8 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать технический паспорт.

Габаритные размеры двигателя АИР80А8
Габаритные и присоединительные размеры электродвигателя АИР80А8 На чертеже Значение
Высота оси вращения h, мм 80
Длина/ширина/высота l/d24/h31 310/165/214
Диаметр вала d1, мм 22
Длина вала l1, мм 50
Ширина шпонки b1, мм 6
Отступ между лапами и валом l31, мм 50
Расстояние между крепежами на лапе l10, мм 100
Расстояние между креплениями лап b10, мм 125
Диаметр отверстий на лапах d10, мм 10
Ширина по лапам d24, мм 165
Внешний диаметр фланца d25, мм 200
Диаметр замка на фланце d21, мм 130
Расстояние между креплениями на фланце d20, мм 165

Чертеж электродвигателя АИР80А8 - габаритные размеры, крепления, вал, фланец

Где купить двигатель АИР 80 А8 в Украине?

Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 80 А8 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР80А8 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР80А8 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Цены производителей электродвигателей АИР80А8

Тип асинхронного электродвигателя Цена, грн с НДС
АИР80 А8 Китай Эконом 3750
АИР 80 А8 Китай Стандарт 4910
АИР80А8 Украина -
АИР80А8 Беларусь -
4АМ 80 А8, 4А 80А8 Владимирский ВЭМЗ хранение 4720

Инфографика - цены производителей двигателей АИР 0,37/750 на рынке Украины

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР 80 А8 0,37 кВт 750 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР80А8:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
  • Большинство «китайцев» в Украине – недолговечны, БУ и предназначены исключительно для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР80А8 в принципе

Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону

Справочник двигателей АИР80А8 0,37/750

Модификации

Модифицируем АИР80А8 под окружающую среду и специфические задачи:

  • АИР80А8Е – с электромагнитным тормозом
  • АИР80А8Е2 – ЭМТ с растормаживающим устройством
  • АИРС80А8 – с повышенным скольжением
  • АИР80А8 Т2 – для влажного тропического климата
  • АИР80А8 ОМ2 – морское исполнение

Монтажные исполнения - лапы IM1081, фланец IM3081

Стандартное исполнение трехфазных АИР 80 А8 - лапы. Наценка за фланцевое крепление составляет 3%, за комбинированное - 5%.

Исполнения асинхронного двигателя АИР 80 А8 фланец im3081 лапы im1081

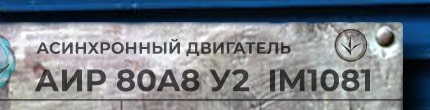

Расшифровка маркировки АИР 80А8 У2/У3 IM1081

АИР80А8 у2 ухл4 im1001 - расшифровка маркировки с шильдикаПринцип условного обозначения асинхронного электродвигателя АИР80А8:

  • АИР – тип электродвигателя (Асинхроный Интерэлектро Р - ГОСТ Р 51689)
  • 80 – условный габарит
  • А – обозначение длины сердечника
  • 8 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение лапы

Монтаж и установка электродвигателя АИР 80 А8

  • Осмотр и подготовка к установке. Электродвигатель монтируется на плиту, раму, станину, платформу. Очистить площадку, двигатель от смазки, масла, пыли. Прокрутить вал вручную. Проверить табличку/бирку на схемы подключения 220/380, 380/660В;
  • Монтаж и центровка. Вал электродвигателя с оборудованием может соединяться через шпонку, муфту, шкив, ременную, цепную передачи. Радиальные и угловые перекосы допускаются минимальные в пределах 0,002-0,005 мм. Муфты, шкивы, звездочки, шестерни насаживают на вал двигателя только нагретыми до 100-150 0С. Монтаж осуществляется на жесткое основание.
  • Подключение, пробный запуск. После установки производят подключение выводов, концов обмотки к сети переменного тока и к коммутирующему оборудованию, изолируют силовой кабель, заземляют мотор и платформу. Пробный пуск осуществляют только на холостом ходу до 10 секунд, замеряя показатели токов, вибрации и температуру нагрева, проверяя отсутствие пробоя изоляции на корпус, перегрева изоляции.

Схемы подключения к трехфазной сети 220В/380В

Схема подключения электродвигателя АИР80А8 к трехфазной сети 380В

Характеристики схем подключения 220/380В и 380/660В - отличия и способы подключения к сети.

Трехфазные электродвигатели АИР80А8 220/380В:

  • Номинальное напряжение 220 Вольт - для подключения к однофазной сети через конденсаторы. Один фазный провод присоединяют к сети, два других вывода к конденсаторам пусковому и рабочему;
  • Номинальное напряжение 380 Вольт - подключение для трехфазной сети питания, три фазы подключаются схемой "Треугольник".

Двигатели 0,37 кВт 750 об/мин 220/380 В производят с низкой мощностью для возможности подключений "в розетку", применения в быту, вентиляциях, насосах, редукторах, бытовых станках, дробилках, мешалках.

Комбинированная схема подключения скачать pdf

Устройство асинхронного эл двигателя АИР80А8

Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя АИР 80 А8:

Устройство и конструкция асинхронного трехфазного эл двигателя АИР 80 А8
  1. Подшипниковые шиты – чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной обмоткой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав – силумин
  1. Клеммная панель
  2. Статор – медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.

Фото

Электродвигатель АИР 80 А8 конструкция устройство ротор статор
Китайский двигатель АИР 0.37 675 об
Однофазный двигатель АИРЕ80 220 Вольт с конденсаторами
Могилевские электродвигатели АИР 0,37 кВт 750 об/мин МЭЗ Беларусь БУ

Ремонт, испытания, гарантия

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Купить асинхронный электродвигатель АИР80А8 220В, 380В по цене от 2200 грн. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР80А8, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.

Срок службы электродвигателя АИР 80 А8 0,37 кВт 750 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
