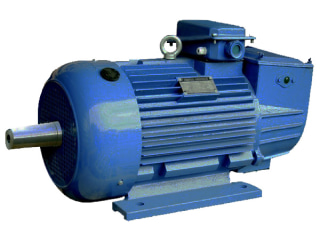

Крановые электродвигатели МТН, MTF, МТКН, MTKF

Крановые электродвигатели MTH, MTF, MTKH - это промышленные асинхронные двигатели с фазным или короткозамкнутым ротором для привода кранов козловых, башенных, мостовых, погрузчиков, подъемно-транспортных крановых механизмов, кран-балок. Особенность характеристик - устойчивы к перегрузкам, вибрациям, трехфазные, напряжение 220/380/660В, режим работы S3 для повторно-кратковременных работ с частыми запусками и остановками.

Электродвигатели МТН - это фазные двигатели с металлографитовыми щетками и контактными кольцами с подключением пускорегулирущего реостата для снижения пусковых токов, увеличения пускового момента, регулировании скорости.

МТКН - короткозамкнутые общепромышленные, с фиксированными оборотами, устанавливаются только на приводы перемещения из-за неспособности плавного набора скорости вращения.

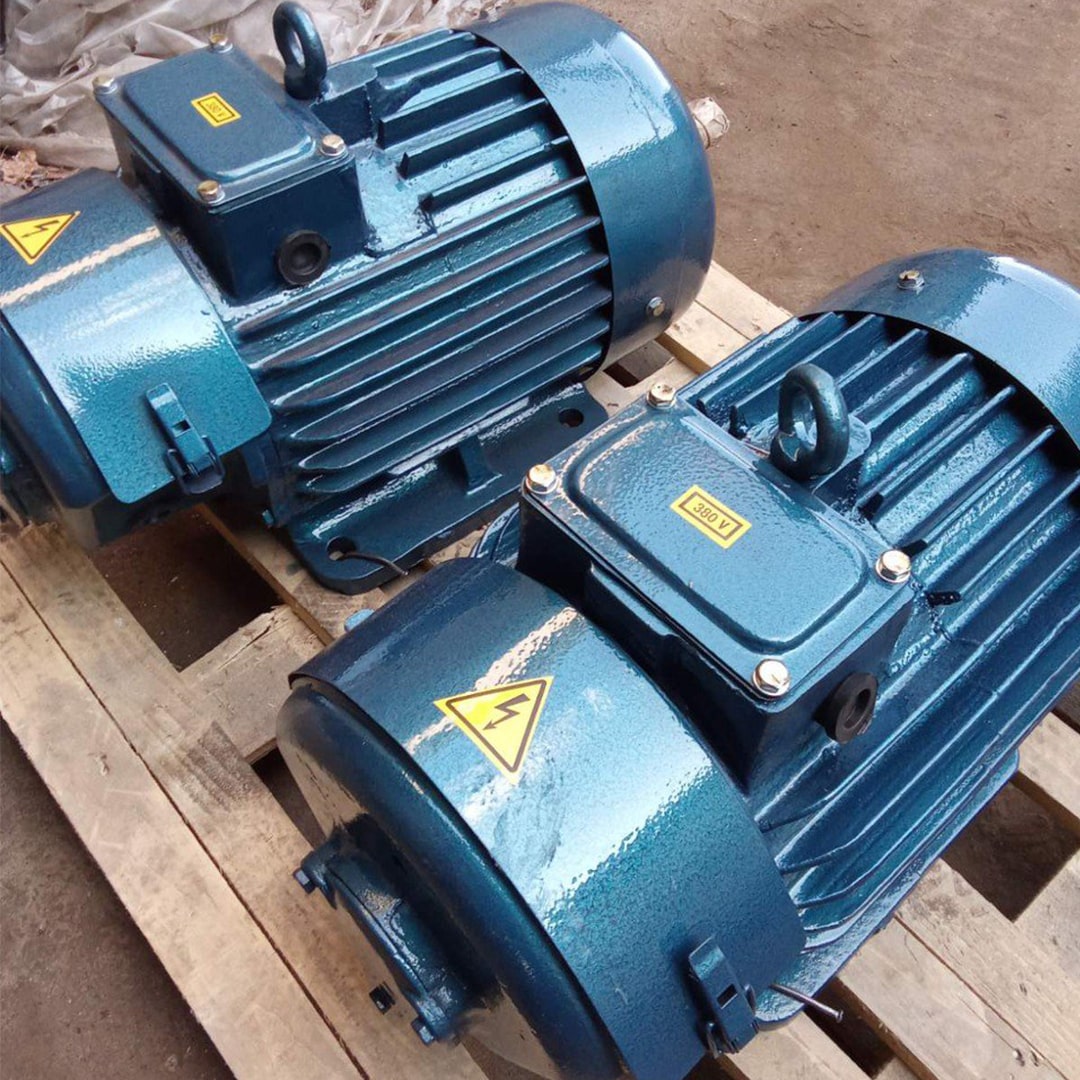

Крановые электродвигатели с фазным ротором

Конструкция фазных крановых моторов отличается в устройстве, обмотки которого соединяются с внешними резисторами (кольцами) на валу через щеточно-коллекторный узел. Это позволяет изменять сопротивление в цепи ротора, управляя пусковыми характеристиками, регулируя количество оборотов.

В зависимости от термостойкости изоляции обмоток делят крановые электродвигатели с фазным ротором:

• МТН - класс изоляции h, до 180°C;
• MTF - класс изоляции f, до 150°C;
• ДMTF - класс изоляции f, до 150°C;
• МТВ - класс изоляции b, до 130°C.

Каталог двигателей МТН, MTF

В каталоге двигателей МТН для кранов указаны маркировки, мощность, обмоточные данные, номинальные и фактические обороты вала мотора, взаимозаменяемые аналоги.

Технические характеристики МТН и MTF

Характеристики крановых электродвигателей МТН, MTF:

• Режим эксплуатации. Частые пуски и остановки, режим работы S3, продолжительность включений до 40%;
• Регулируемая скорость. Быстрый разгон, плавная регулировка скорости вращения вала;
• Высокий пусковой момент. Способность регулирования сопротивления в цепи, обеспечивает возможность подъема и перемещения тяжелого груза;
• Управляемые пусковые токи. Снижают механические нагрузки на оборудование и сеть при пуске;
• Конструкция фазного ротора. Наличие металографитовых щетки и контактных колец защищают от перегрузок, выдерживают биения и вибрации.

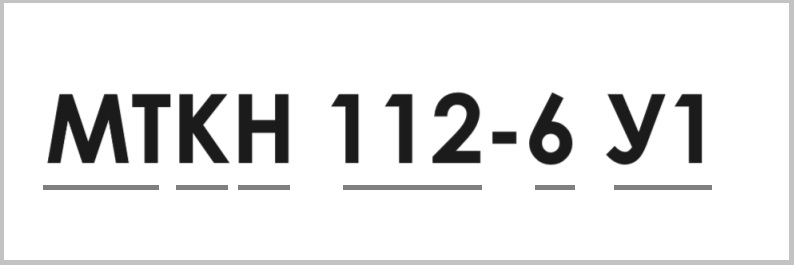

Расшифровка маркировки МТН

Условные обозначения кранового двигателя МТН:

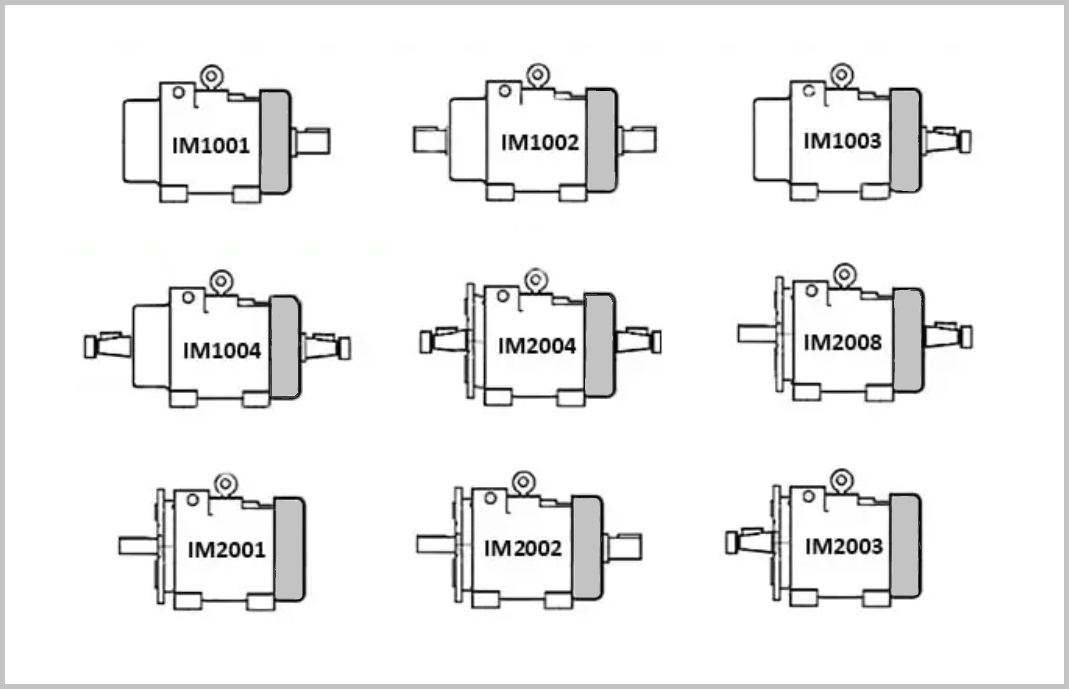

Монтажные исполнения электродвигателей МТН

По типу монтажное исполнения крановые электродвигатели МТН 3х фазные бывают на лапах, с фланцем, с одним или двумя проходными концами вала. Валы конические под гайку или цилиндрические под шпонку. Дополнительно крановые электродвигатели МТН комплектуются электрическим тормозом, тормозными шкивами, зубчатыми муфтами, тепловыми реле (датчики температуры), принудительным охлаждением, колодочным крановым тормозом ТКГ, двухскоростные, многоскоростные.

Крановые электродвигатели с короткозамкнутым ротором

В крановых электродвигателях МТКН, MTKF ротор выполнен в виде вала с насаженными на него медными стержнями, соединенными на концах кольцами, образуя "беличью клетку". Отсутствие необходимости во внешнем резисторе и щеточно-коллекторном узле делает их легкими в обслуживании, ремонте. Применяются для приводов козловых, мостовых кранов, электроталей, не подходят для регулировки скорости вращения и подъема/транспортировки тяжелых грузов.

Каталог двигателей МТКН, MTKF

Справочник размеров крановых электродвигателей МТН и МТКН

В таблице установочных и габаритных размеров крановых двигателей МТН и МТКН указаны диаметры и длина вала, габарит мотора, внешний размер фланца, торец, посадочные отверстия лап, масса, размер шпонки, высота и ширина.

Производители крановых электродвигателей МТН, MTF

В Украине нет собственного производства крановых электродвигателей МТН, MTF. Купить крановые двигатели МТН, MTF, MTKH, MTKF можно складского хранения, неликвиды производителей: Сибэлектромотор, Ржевский краностроительный, Барачинский, Сафоновский электромашиностроительный заводы. Китайские аналоги МТНУ, МТКНУ встречаются на рынке промышленного оборудования, но их сервис-фактор ниже складских аналогов. Цены крановых двигателей МТН неликвид от 10000 грн.

Цены

Цена кранового электродвигателя зависит от качества,количества меди, комплектующих, подшипников, металлографитовых щеток, конструкции - фазный или короткозамкнутый и монтажного исполнения. Стоимость крановых двигателей популярных моделей:

• МТН 011-6 IM1001 на лапах и одним выходом вала - 14400 грн с НДС;
• МТН 312-8 IM2002 на лапах с фланцем и двумя валами - 36520 грн с НДС;
• МТКН 111-6 IM1001 на лапах с одним валом - 15570 грн с НДС;
• МТКН 412-8 IM2002 на лапах с фланцем и проходным валом - 59780 грн с НДС.

Купить крановый электродвигатель МТН, MTF, МТКН, MTKF
