Электродвигатели 4А, 4АМ, 5АМ


Испытания перед отправкой
Электродвигатель 4АМ100L4 (4А/5АМ) - 4 кВт 1500 об/мин
Испытания перед отправкой
Электродвигатель 4АМ100S4 (4А/5АМ) - 3 кВт 1500 об/мин
Испытания перед отправкой
Электродвигатель 4АМ132S4 (4А/5АМ) - 7,5 кВт 1500 об/мин
Испытания перед отправкой
Электродвигатель 4АМ132S8 (4А/5АМ) - 4 кВт 750 об/мин
Испытания перед отправкой
Электродвигатель 4АМ132М2 (4А/5АМ) - 11 кВт 3000 об/мин
Испытания перед отправкой
Электродвигатель 4АМ132М6 (4А/5АМ) - 7,5 кВт 1000 об/мин
Испытания перед отправкой
Электродвигатель 4АМ132М8 (4А/5АМ) - 5,5 кВт 750 об/мин
Испытания перед отправкой
Электродвигатель 4АМ160S2 (4А/5АМ) - 15 кВт 3000 об/мин
Испытания перед отправкой
Электродвигатель 4АМ160S4 (4А/5АМ) - 15 кВт 1500 об/мин
Испытания перед отправкой
Электродвигатель 4АМ160S6 (4А/5АМ) - 11 кВт 1000 об/мин
Испытания перед отправкой
Электродвигатель 4АМ160S8 (4А/5АМ) - 7,5 кВт 750 об/мин
Испытания перед отправкой
Электродвигатель 4АМ160М2 (4А/5АМ) - 18,5 кВт 3000 об/мин
Испытания перед отправкой
Электродвигатель 4АМ160М4 (4А/5АМ) - 18,5 кВт 1500 об/мин
Испытания перед отправкой
Электродвигатель 4АМ160М6 (4А/5АМ) - 15 кВт 1000 об/мин
Испытания перед отправкой
Электродвигатель 4АМ160М8 (4А/5АМ) - 11 кВт 750 об/мин
Испытания перед отправкой
Электродвигатель 4АМ180S2 (4А/5АМ) - 22 кВт 3000 об/мин
Испытания перед отправкой
Электродвигатель 4АМ180S4 (4А/5АМ) - 22 кВт 1500 об/мин
Испытания перед отправкой
Электродвигатель 4АМ180М2 (4А/5АМ) - 30 кВт 3000 об/мин
Испытания перед отправкой
Электродвигатель 4АМ180М4 (4А/5АМ) - 30 кВт 1500 об/мин
Испытания перед отправкой
Электродвигатель 4АМ180М6 (4А/5АМ) - 18,5 кВт 1000 об/мин
Показано с 1 по 20 из 80 (всего 4 страниц)
Электродвигатели 4А, 4АМ, 5АМ

Каталог и характеристики электродвигателей 4А и 4АМ

Трехфазные электродвигатели серий 4А, 4АМ и 5А – серия общепромышленных электрических моторов производства Владимирского электромоторного завода. Превосходят по надежности и ниже по цене многих современных аналогов. Электродвигатели от производителя ВЭМЗ мощностью от 5,5 до 315 киловатт представлены в Украине в виде неликвидов.

Таблица и каталог моделей. Под ссылками выше техническими характеристики электродвигателей марки 4АМ, 4А, 5АМ:

  • Габариты, чертежи, вес и марки подшипников из справочника
  • Госты и ТУ
  • Конструкция и установочные размеры из паспорта
  • Фото, прайсы и стоимость
  • Расшифровка маркировки и обозначения
  • Особенности применения из руководства по эксплуатации
Асинхронный электродвигатель 4А (4АМ) P, кВт КПД, % Ммакс/Мн Мп/Мн Iп/Iн Аналог
Синхронная частота вращения 3000 оборотов в минуту
4А80А2 4АМ 80А2 1,5 78,5 2,3 2,2 7,0 АИР80А2
4А80В2 4АМ 80В2 2,2 81 2,3 2,2 7,0 АИР80В2
4А90L2 4АМ 90L2 3 82,6 2,3 2,2 7,5 АИР90L2
4А100S2 4АМ 100S2 4 85,7 2,3 2,2 7,5 АИР100S2
4А100L2 4АМ 100L2 5,5 85,7 2,3 2,2 7,5 АИР100L2
4А112М2 4АМ 112М2 7,5 87 2,3 2,2 7,5 АИР112М2
4А132М2 4АМ 132М2 11 88 2,2 1,6/1,8 7,5 АИР132М2
4А160S2 4АМ 160S2 15 88 2,2/2,7 1,4/1,6 7,5/7 АИР160S2
4А160М2 4АМ 160М2 18,5 88,5/89 2,2/2,7 1,4/1,5 7,5/7 АИР160М2
4А180S2 4АМ 180S2 22 88,5 2,2/2,7 1,4/1,5 7,5 АИР180S2
4А180М2 4АМ 180М2 30 90,5/91 2,2/2,7 1,4 7,5/7 АИР180М2
4А200М2 4АМ 200М2 37 90/91 2,2/2,8 1,4 7,5/7 АИР200М2
4А200L2 4АМ 200L2 45 91 2,2/2,8 1,4 7,5/7 АИР200L2
4А225М2 4АМ 225М2 55 91 2,2/2,8 1,2/1,4 7,5 АИР225М2
4А250S2 4АМ 250S2 75 91 2,2/2,8 1,2/1,4 7,5 АИР250S2
4А250М2 4АМ 250М2 90 92 2,2/2,8 1,2/1,4 7,5 АИР250М2
4А280S2 4АМ 280S2 110 91 2,2 1,2 7 АИР280S2
4А280М2 4АМ 280М2 132 91,5 2,2 1,2 7 АИР280М2
4А315S2 4АМ 315S2 160 92 1,9 1 7 АИР315S2
4А315М2 4АМ 315М2 200 92,5 1,9 1 7 АИР315М2
4А355S2 4АМ 355S2 250 92,5 1,9 1 7 АИР355S2
4А355М2 4АМ 355М2 315 93 1,9 1 7 АИР355М2
Электродвигатели 1500 оборотов в минуту
4А80А4 4АМ 80А4 1,1 76,2 2,3 2,3 6,0 АИР80А4
4А80В4 4АМ 80В4 1,5 78,5 2,3 2,3 6,0 АИР80В4
4А90L4 4АМ 90L4 2,2 80 2,3 2,3 7,0 АИР90L4
4А100S4 4АМ 100S4 3 82,6 2,3 2,3 7,0 АИР100S4
4А100L4 4АМ100L4 4 84,2 2,3 2,3 7,0 АИР100L4
4А112М4 4АМ 112М4 5,5 85,7 2,3 2,3 7,0 АИР112М4
4А132S4 4АМ 132S4 7,5 87,5 2,2 2 7,5 АИР132S4
4А132М4 4АМ 132М4 11 87,5 2,2 2 7,5 АИР132М4
4А160S4 4АМ 160S4 15 89 2,2/2,6 1,4/1,6 7/7,5 АИР160S4
4А160М4 4АМ 160М4 18,5 90 2,2/2,6 1,4/1,6 7/7,5 АИР160М4
4А180S4 4АМ 180S4 22 90/90,5 2,2/2,5 1,4/1,6 7/6,5 АИР180S4
4А180М4 4АМ 180М4 30 91 2,2/2,5 1,4/1,5 7/6,5 АИР180М4
4А200М4 4АМ 200М4 37 91,5 2,2/2,4 1,4/1,5 7/6,5 АИР200М4
4А200L4 4АМ 200L4 45 92 2,2/2,4 1,4/1,5 7/6,5 АИР200L4
4А225М4 4АМ 225М4 55 92,5 2,2 1,2/1,4 7/6,5 АИР225М4
4А250S4 4АМ 250S4 75 93 2,2 1,2/1,3 7/6,5 АИР250S4
4А250М4 4АМ 250М4 90 93 2,2 1,2/1,3 7/6,5 АИР250М4
4А280S4 4АМ 280S4 110 92,5 2 1,2 7 АИР280S4
4А280М4 4АМ 280М4 132 93 2 1,2 6,5 АИР280М4
4А315S4 4АМ 315S4 160 93,5 1,9 1 7 АИР315S4
4А315М4 4АМ 315М4 200 94 1,9 1 7 АИР315М4
4А355S4 4АМ 355S4 250 94,5 1,9 1 7 АИР355S4
4А355М4 4АМ 355М4 315 94,5 1,9 1 7 АИР355М4
Асинхронный электродвигатель 4А (4АМ) P, кВт КПД, % Ммакс/Мн Мп/Мн Iп/Iн Аналог
Частота вращения 1000 оборотов в минуту
4А80А6 4АМ 80А6 0,75 71 2,3 2,3 6,0 АИР80А6
4А80В6 4АМ 80В6 1,1 72 2,3 2,3 6,0 АИР80В6
4А90L6 4АМ 90L6 1,5 76 2,1 2,1 6,0 АИР90L6
4А100L6 4АМ 100L6 2,2 81 2,1 2,1 6,0 АИР100L6
4А112МА6 4АМ 112МА6 3 81 2,1 2,1 6,5 АИР112МА6
4А112МВ6 4АМ 112МВ6 4 82 2,1 2,1 6,5 АИР112МВ6
4А132S6 4АМ 132S6 5,5 85 2,2 2 7 АИР132S6
4А132М6 4АМ 132М6 7,5 8,5 2,2 2 7 АИР132М6
4А160S6 4АМ 160S6 11 86/86,5 2/2,5 1,2/1,5 6/6,5 АИР160S6
4А160М6 4АМ 160М6 15 87,5/88 2/2,5 1,2/1,5 6/6,5 АИР160М6
4А180М6 4АМ 180М6 18,5 88 2 1,5/1,5 6/6,5 АИР180М6
4А200М6 4АМ 200М6 22 90 2/2,3 1,2/1,5 6,5 АИР200М6
4А200L6 4АМ 200L6 30 90,5 2/2,3 1,2/1,5 6,5 АИР200L6
4А225М6 4АМ 225М6 37 91 2 1,2/1,5 6,5 АИР225М6
4А250S6 4АМ 250S6 45 91,5 2 1,2/1,3 7/6,5 АИР250S6
4А250М6 4АМ 250М6 55 92 2 1,2/1,3 7/6,5 АИР250М6
4А280S6 4АМ 280S6 75 92 1,9 1,2 7 АИР280S6
4А280М6 4АМ 280М6 90 92,5 1,9 1,2 7 АИР280М6
4А315S6 4АМ 315S6 110 93 1,9 1 7 АИР315S6
4А315М6 4АМ 315М6 132 93,5 1,9 1 7 АИР315М6
4А355S6 4АМ 355S6 160 93,5 1,9 1 7 АИР355S6
4А355М6 4АМ 355М6 200 94 1,9 1 7 АИР355М6
Условная частота вращения 750 об/мин
4А80А8 4АМ 80А8 0,37 69 2,0 1,8 5,0 АИР80А8
4А80В8 4АМ 80В8 0,55 69 2,0 1,8 5,0 АИР80В8
4А90LА8 4АМ 90LА8 0,75 72 2,0 1,8 5,0 АИР90LА8
4А90LВ8 4АМ 90LВ8 1,1 72 2,0 1,8 5,0 АИР90LВ8
4А100L8 4АМ 100L8 1,5 76,5 2,0 1,8 5,0 АИР100L8
4А112МА8 4АМ 112МА8 2,2 79 2,2 1,8 6,0 АИР112МА8
4А112МВ8 4АМ 112МВ8 3 80 2,2 1,8 6,0 АИР112МВ8
4А132S8 4АМ 132S8 4 83 2,2 1,8 6,0 АИР132S8
4А132М8 4АМ 132М8 5,5 83 2,2 1,8/2 6,0 АИР132М8
4А160S8 4АМ 160S8 7,5 86 2,2 1,4/1,5 6,0 АИР160S8
4А160М8 4АМ 160М8 11 87 2,2 1,4/1,5 6,0 АИР160М8
4А180М8 4АМ 180М8 15 87/88 2/2,2 1,2/1,4 6/6,5 АИР180М8
4А200М8 4АМ 200М8 18,5 88,5 2,2/2 1,2/1,4 6/6,5 АИР200М8
4А200L8 4АМ 200L8 22 88,5 2 1,2/1,4 6/6,5 АИР200L8
4А225М8 4АМ 225М8 30 90 2 1,2/1,4 6/6,5 АИР225М8
4А250S8 4АМ 250S8 37 90/90,5 2 1,2/1,4 6/6,5 АИР250S8
4А250М8 4АМ 250М8 45 91,5 2 1,2/1,3 6/6,5 АИР250М8
4А280S8 4АМ 280S8 55 92 1,9 1,2 6,5 АИР280S8
4А280М8 4АМ 280М8 75 92,5 1,9 1,2 6,5 АИР280М8
4А315S8 4АМ 315S8 90 93 1,9 1 6,5 АИР315S8
4А315М8 4АМ 315М8 110 93 1,9 1 6,5 АИР315М8
4А355S8 4АМ 355S8 132 93,5 1,9 1 6,5 АИР355S8
4А355М8 4АМ 355М8 160 93,5 1,9 1 6,5 АИР355М8

Каталог электродвигателей 5А и 5АМ

Серия электродвигателя 5А (5АМ) кВт об/мин КПД Ток, А Момент Iп/Iном Момент инерции, кг/м2 Масса, кг
5А200L2 45 2940 93,4 81,3 146 7,4 0,15 255
5А200М2 37 2940 94 67,2 120 7,4 0,13 235
5А200L4 45 1470 92,5 87 292 7,1 0,32 270
5А200М4 37 1470 92 71,9 240 6,7 0,27 245
5А200L6 30 975 90,5 60 294 6 0,46 280
5А200М6 22 975 90,5 44,5 216 6 0,41 245
5А200L8 22 735 90 48,2 286 6,4 0,46 260
5А200М8 18,5 735 90 41,1 240 6,2 0,41 240
5А225М2 55 2950 93,4 98,3 178 7,5 0,21 340
5А225М4 55 1475 93 105 356 6,5 0,5 345
5А225М6 37 980 91,5 73,1 361 6,2 0,65 331
5А225М8 30 735 91 64,2 390 5,5 0,7 341
5АМ250М2 90 2955 93,5 157 291 7 0,52 505
5АМ250S2 75 2960 93,6 132 242 7,5 0,47 475
5АМ250М4 90 1485 95 164 579 7,3 1,2 515
5АМ250S4 75 1485 94,3 142 482 7,2 1,0 480
5АМ250М6 55 985 92,5 108 533 6,2 1,3 450
5АМ250S6 45 985 93 87,5 436 6,2 1,2 431
5АМ250М8 45 740 93 98 581 6,8 1,4 462
5АМ250S8 37 740 92 83,7 478 6,5 1,2 432
5АМ280М2 132 2965 94,5 231 425 7,2 1,2 777
5АМ280S2 110 2965 93,5 194 354 6,5 0,85 685
5АМ280М4е 132 1485 95,8 238 849 7,5 2,7 855
5АМ280Sе 110 1485 95,1 202 707 6,4 2,19 742
5АМ280М6е 90 990 94,5 170 868 6,2 3,25 787
5АМ280S6е 75 990 94,5 142 723 6,2 3,04 721
5АМ280М8е 75 740 94 148 968 6 4,0 798
5АМ280S8е 55 740 93,6 108 710 5,9 3,29 705
5АМ315МВ2 250 2975 95,7 427 803 8,5 2,05 1190
5АМ315МА2 200 2975 95 344 643 8 1,78 1111
5АМ315S2 160 2970 94 278 515 7 1,42 970
5АМ315М4е 200 1485 95,6 357 1286 6,5 3,97 1151
5АМ315S4е 160 1485 95,3 287 1029 6,2 3,57 1057
5АМ315МВ6е 160 990 95,1 287 1543 7,5 5,88 1078
5АМ315МА6е 132 990 95 235 1273 6,6 5,13 1010
5АМ315S6е 110 990 94,8 200 1061 6,9 4,54 913
5АМ315МВ8е 132 740 94,5 253 1704 6,5 6,5 1130
5АМ315МА8е 110 740 94,5 206 1420 5,9 6,03 1025
5АМ315S8е 90 740 94,5 170 1162 6 5,21 965

В стандартном исполнении технические характеристики электродвигателей 5А:электродвигатель 4АМ для насоса перед отправкой

  • напряжение - 380/660В
  • климатическое исполнение и категория размещения - У3
  • степень защиты - IP54
  • режим работы продолжительный - S1
  • мотор с повышенным КПД содержат в маркировке букву "е"
  • монтажное исполнение: для 132-250 типоразмера - IM1081, для 280-315 ВОВ - IM1001

Схемы подключения

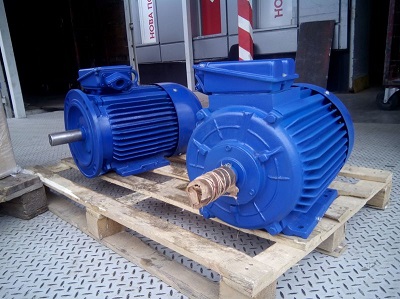

  • ТреугольникЭлектродвигатели 4А, 4АМ на складе СЛЭМЗ
  • Звезда
  • Комбинированная

Модификации электродвигателей 4АМ и 4А

  • Исполнение У2, У1, Т2, ХЛ2, УХЛ2, УХЛ1
  • Датчик температурной защиты PTC, Pt100
  • Датчики температуры подшипников
  • Степень защиты IP44
  • Класс изоляции "H"
  • Роликовые подшипники

Особенности и отличия

Для электродвигателей 4А, 4АМ, АО3 характерны надежный корпус, толстая медь обмотки статора, высокий сервис-фактор. При грамотной подготовке они с легкостью дадут фору новым серии АИРам. В Украине пользуются высоким спросом. Асинхронные электродвигатели с короткозамкнутым ротором типов 5А, 5АМ в чугунном корпусе, 5АМХ в корпусе из алюминиевого сплава.

Габаритные размеры промышленных электродвигателей 5АМХ, 5А и 5АМ совпадают с присоединительными размерами электродвигателей АИР, габаритные установочные размеры и обмоточные данные двигателей могут отличаться.

Электрический двигатель серии 4АМ
Владимирский электродвигатель типа 5АМ
Электромотор 4А производитель ВЭМЗ
Асинхронный двигатель серии 4А

Купить двигатель 4АМ, 5А у СЛЭМЗ

Слобожанский завод предлагает Вам купить электродвигатели 4А, 4АМ, 5А, 5АМ, 5АМХ - одно-, двухскоростные, многоскоростные и аналоги по оригинальной заводской цене с гарантией, осуществить ремонт и перемотку.

Доставка осуществляется любым удобным для вас перевозчиком и занимает до 24 часов. СЛЭМЗ дорожит своей репутацией, поэтому стремится удовлетворить все требования вашего производственного процесса, чтобы вы обращались к нам снова и снова. Звоните и получите бесплатную консультацию по выбору электродвигателя 5А, 4А и 4АМ!
