Габариты электродвигателей АИР
Габарит электродвигателя АИР – это размер высоты оси вращения двигателя, расстояние от нижней плоскости мотора до центра вала. Измеряются в миллиметрах, делятся на группы моторов с разными мощностями и оборотами.
Согласно ГОСТ 8032-84 и ГОСТ 13267-73 существуют габариты – 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 315, 355. Габарит асинхронного двигателя указывается в маркировке, бирке мотора.
Что такое габарит электродвигателя АИР?

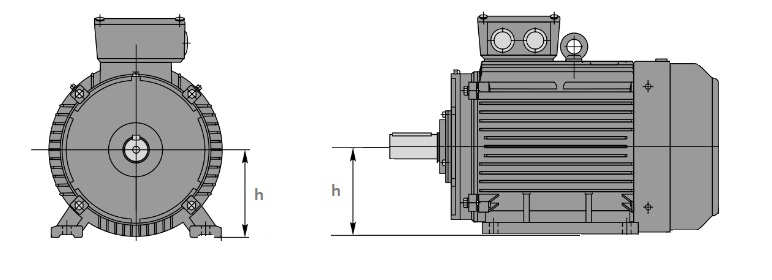

Часто путают понятия «габаритные размеры» и «габарит». Производят асинхронные электромоторы в чугунных, силуминовых, алюминиевых корпусах, обмотка – медная или алюмо-цинковая. Но присоединительные и габаритные параметры обусловлены стандартами ГОСТ и DIN. Параметры ГОСТ – отечественные, DIN - европейские стандарты, отличаются диаметрами валов, крепежными размерами. Размеры моторов с разными мощностями, но одинаковыми размерами объединяют в группу – габариты электродвигателя. На чертеже h – высота оси вращения мотора.
Как определить мощность двигателя по габариту?
Электродвигатель без паспорта, бирки, документов сложно идентифицировать. Возникает вопрос: как определить мощность электродвигателя? Параметры для определения мощности электродвигателя:
- По диаметру, длине вала
- По габаритным, крепежным размерам
- По току холостого хода
- По сопротивлению обмоток изоляции
Самый простой способ определение мощности по габариту. Необходимо измерить длину/ширину/высоту, ось вращения, диаметр и длина вала, присоединительные размеры лап и фланца.
Таблицы размеров электродвигателей АИР, габаритов в статье определение мощности электродвигателя.
В таблицы наведены размеры габаритов двигателей АИР стандарта ГОСТ. Диаметр вала, длина, размер шпонки, присоединительные параметры фланца, лап.
Габарит электродвигателя | Размеры подбора габарита двигателя на замену | ||||||||||||||
L | L3 | D4 | H2 | B1 | B | D5 | L1 | H1 | D | H | L2 | D2 | D3 | D1 | |
АИР56А4 | 216 | 23 | 11 | 12,5 | 4 | 113 | 5,8 | 71 | 56 | 120 | 148 | 36 | 115 | 95 | 140 |
АИР56В2 | 165 | ||||||||||||||
АИР56В4 | 148 | ||||||||||||||
АИР56А2 | 165 | ||||||||||||||
АИР63 | 250 | 30 | 14 | 16 | 5 | 124 | 5,8 | 80 | 63 | 140 | 180 | 40 | 130 | 110 | 160 |
АИР71 | 270 | 40 | 19 | 21,5 | 6 | 150 | 7 | 90 | 71 | 145 | 195 | 45 | 165 | 130 | 200 |
АИР80 | 310 | 50 | 22 | 24,5 | 6 | 165 | 10 | 100 | 80 | 175 | 214 | 50 | 165 | 130 | 200 |
АИР90 | 360 | 50 | 24 | 27 | 8 | 180 | 10 | 125 | 90 | 195 | 250 | 56 | 215 | 180 | 250 |
АИР100L | 385 | 60 | 28 | 31 | 8 | 205 | 12 | 140 | 100 | 215 | 270 | 63 | 215 | 180 | 250 |
АИР100S | 112 | ||||||||||||||
АИР112 | 435 | 80 | 32 | 35 | 10 | 230 | 12 | 140 | 112 | 240 | 300 | 70 | 265 | 230 | 300 |
АИР132S | 470 | 80 | 38 | 41 | 10 | 270 | 12 | 140 | 132 | 275 | 345 | 89 | 300 | 250 | 345 |
АИР132М | 510 | 178 | |||||||||||||
АИР160S8/S6/M8/M6/M4 | 615 | 110 | 48 | 51,5 | 14 | 320 | 15 | 178 | 160 | 330 | 420 | 108 | 300 | 250 | 350 |
АИР160S2/М2 | 660 | 42 | 45 | 12 | 210 | ||||||||||
АИР180М | 740 | 110 | 55 | 59 | 16 | 355 | 15 | 241 | 180 | 380 | 455 | 121 | 350 | 300 | 400 |
АИР180S | 700 | 48 | 51,5 | 14 | 203 | ||||||||||
АИР200М8/М6/М4 | 780 | 140 | 60 | 64 | 18 | 395 | 19 | 268 | 200 | 420 | 505 | 133 | 400 | 350 | 450 |
АИР200L8/L6/L2 | 305 | ||||||||||||||
АИР200L2 | 770 | 55 | 59 | 16 | |||||||||||
АИР200М2 | 780 | 268 | |||||||||||||
АИР225М8/М6/М4 | 820 | 140 | 65 | 64 | 18 | 435 | 19 | 311 | 225 | 435 | 560 | 149 | 500 | 450 | 550 |
АИР225М2 | 55 | 59 | 16 | ||||||||||||
АИР250S8/S6/M8/M6/M4 | 920 | 140 | 75 | 79,5 | 20 | 490 | 24 | 349 | 250 | 490 | 615 | 168 | 500 | 450 | 550 |
АИР250S2 | 845 | 65 | 69 | 18 | 311 | ||||||||||
АИР250М2 | 920 | 349 | |||||||||||||
АИР250S4 | 845 | 75 | 79,5 | 20 | 311 | ||||||||||
АИР280S8/S6 | 1025 | 170 | 80 | 85 | 22 | 550 | 24 | 368 | 280 | 580 | 680 | 190 | 600 | 550 | 660 |
АИР280М8/М6/М4 | 1075 | 419 | |||||||||||||
АИР280S2 | 995 | 140 | 70 | 74,2 | 20 | 368 | |||||||||
АИР280М2 | 1045 | 419 | |||||||||||||
АИР280S4 | 1025 | 170 | 80 | 85 | 22 | 368 | |||||||||
АИР315S8/S6/S4 | 1220 | 170 | 90 | 95 | 25 | 635 | 28 | 406 | 315 | 645 | 845 | 216 | 600 | 550 | 660 |
АИР315М8/М6/М4 | 1325 | 457 | |||||||||||||
АИР315S2 | 1185 | 140 | 75 | 79,5 | 20 | 406 | |||||||||
АИР315М2 | 1290 | 457 | |||||||||||||
АИР355 | 1560 | 210 | 100 | 108 | 28 | 730 | 28 | 500 | 355 | 710 | 1010 | 254 | 740 | 690 | 800 |
Можно ли заменить габарит электродвигателя на другой?
Нередко предприятия сталкиваются с необходимостью замены агрегата на новый или более мощный. Технология производства электродвигателей стандартизирована ГОСТ (АИР, 4АМ, АИРЕ, АМ) и DIN (АИС). Габариты электродвигателей АИР63, АИР71, АИР80, АИР90, АИР112, АИР355 – имеют идентичный размерный ряд, но разные мощности и частоту вращения. В данном случае, заменить можно мотор по любым критериям подбора, запчасти взаимозаменяемы – фланцы, кожухи, крыльчатки, лапы, клеммные коробки.
Двигатели АИР с высотой оси вращения АИР56, АИР100, АИР132, АИР160, АИР180, АИР200, АИР225, АИР250, АИР315 в своем диапазоне различны. При установке двигателя другого габарита необходимо использовать переходные плиты, полумуфты, шкивы, ременные передачи. На базе Слобожанского завода поможем с подбором габарита, покупкой двигателя и установим переходные плиты для быстрого монтажа.
