Электродвигатель АИР 132 М6 | АИР132М6

Купить с доставкой по Украине


Код Товара:АИР132М6
Тип:Асинхронный трехфазный
Габарит:

АИР 132

Расположение:Киев, Харьков, Украина
Напряжение сети:220/380В
Мощность:7,5 кВт
Частота вращения:1000 об/мин
Габариты (ДхШхВ):510×270×345 мм
Вес:90.2 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 8730 грн.

Точные цены и помощь у консультанта



0 отзывов

АИР132М6 - это асинхронный электродвигатель 7,5 кВт 1000 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 970 оборотов, мощность - 7,5 кВт, частота вращения поля статора - 1000 об/мин. Питание - 220/380 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 38 мм • IP55 • КПД - 86%. АИР132М6 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Электрические двигатели АИР 132 М6 производят 14 заводов Украины, Китая и Белоруссии. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими.

Технические характеристики электродвигателя АИР132М6

Технические характеристики электродвигателя АИР 132 М6
Технические характеристики АИР132М6
Потребляемая мощность, киловатт 7,5
Частота вращения условн/фактич, об/мин 1000/970
Тип асинхронный
Фазность трехфазный
Кэффициент мощности 0,77
Страна-производитель Китай, Беларусь, Украина
Число полюсов 6
Степень защиты IP 55
Максимальный момент силы к минимальному 2,1
КПД, % 86
Экплуатационные характеристики электродвигателя АИР 132 М6
Эксплуатационные характеристики двигателя АИР 132 М6
Напряжение, Вольт 380/660В
Уровень шума, Дб 73
Подшипники (передний/задний) 6308/6308
Номинальный ток, Ампер 17,2
Климатическое исполнение У1, У2, У3
Количество смазки, % объема камеры 30-60
Отношение пускового тока к номинальному 6,5
Вес, кг 90,2
Гарантия, мес 12
Режим работы S1 Продолжительный

* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР132М6 под Ваш техпроцесс и специфику эксплуатации

Габаритные размеры, чертеж, диаметр вала

Все электродвигатели АИР 132 М6 7,5 кВт 1000 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 132М6 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать паспорт АИР 132 М6.

Габаритные размеры двигателя АИР132М6
Габаритные и присоединительные размеры электродвигателя АИР132М6 На чертеже Значение
Высота оси вращения h, мм 132
Длина/ширина/высота l/d24/h31 510/270/345
Диаметр вала d1, мм 38
Длина вала l1, мм 80
Ширина шпонки b1, мм 10
Отступ между лапами и валом l31, мм 89
Расстояние между крепежами на лапе l10, мм 178
Расстояние между креплениями лап b10, мм 216
Диаметр отверстий на лапах d10, мм 12
Ширина по лапам d24, мм 270
Внешний диаметр фланца d25, мм 345
Диаметр замка на фланце d21, мм 250
Расстояние между креплениями на фланце d20, мм 300

Чертеж электродвигателя АИР132М6 - габаритные размеры, крепления, вал, фланец

Где купить двигатель АИР 132 М6 в Украине?

Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 132 М6 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР132М6 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР132М6 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Цены производителей

Тип асинхронного электродвигателя Цена, грн с НДС
АИР132 М6 Китай Эконом 8510
АИР 132 М6 Китай Стандарт 10490
6АМУ132М6 Украина 9450
АИР132М6 Беларусь 13920
4АМ 132 М6, 4А 132М6 Владимирский ВЭМЗ хранение 11400

Инфографика - цены производителей двигателей 7,5/1000 на рынке Украины

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР 132 М6 7,5 кВт 1000 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР132М6:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
  • Большинство «китайцев» в Украине – недолговечны и предназначены исключительно для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР132М6 в принципе

Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону

Справочник двигателей АИР132М6

Модификации

Модифицируем АИР132М6 под окружающую среду и специфические задачи:

  • АИР132М6Е – с электромагнитным тормозом
  • АИР132М6Е2 – ЭМТ с растормаживающим устройством
  • АИРС132М6 – с повышенным скольжением
  • АИР132М6 Т2 – для влажного тропического климата
  • АИР132М6 ОМ2 – морское исполнение

Монтажные исполнения - лапы IM1081, фланец IM3081

Стандартное исполнение трехфазных АИР 132 М6 - лапы. Наценка за фланцевое исполнение составляет 3%, за комбинированное – 5%.

Исполнения асинхронного двигателя АИР 132 М6 фланец im3081 лапы im1081

Расшифровка маркировки АИР 132М6 У2/У3 IM1081

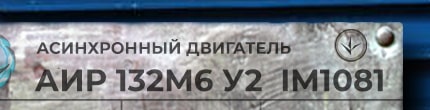

АИР132М6 у2 ухл4 im1001 - расшифровка маркировки с шильдикаПринцип условного обозначения асинхронного электродвигателя АИР132М6:

  • АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
  • 132 – условный габарит
  • М – обозначение длины сердечника
  • 6 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение

Схемы подключения к сети 220В/380В

Схема подключения электродвигателя АИР132М6 к трехфазной сети 380В

Двигатели подключаются к питающей сети переменного тока 220/380/660В по схеме "Треугольник" или"Звезда".

"Треугольником" 220/380 В подключают к однофазной сети 220 В с конденсаторами. Концы одной обмотки соединяют с началом следующей. Увеличенные пусковые токи приводят к пробою изоляции, двигатель сильнее нагревается.

"Звездой" рабочие и пусковые токи ниже за счет высокого напряжения питания 380 В, 660 В.

Комбинированная схема подключения скачать pdf

Устройство асинхронного эл двигателя

Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя АИР 132 М6:

Устройство и конструкция асинхронного трехфазного эл двигателя АИР 132 М6
  1. Подшипниковые шиты – чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной обмоткой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав – силумин
  1. Клеммная панель
  2. Статор – медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.

Ремонт, испытания, гарантия

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР132М6, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.

Срок службы электродвигателя АИР 132 М6 7,5 кВт 1000 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
