Электродвигатель АИР160М8
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | АИР160М8 |
| Тип: | Асинхронный трехфазный |
| Расположение: | Киев, Харьков, Украина |
| Напряжение сети: | 380/660В |
| Мощность: | 11 кВт |
| Частота вращения: | 750 об/мин |
| Габариты (ДхШхВ): | 660×320×420 мм |
| Вес: | 165 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |

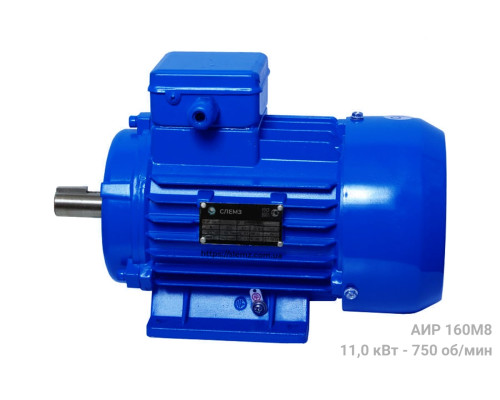

АИР160М8 - это асинхронный электродвигатель 11 кВт 750 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 730 оборотов, мощность - 11 кВт, частота вращения поля статора - 750 об/мин. Питание - 220/380/660 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 48 мм • IP55 • КПД - 87,5%. Электродвигатель АИР160М8 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.
Электрические двигатели АИР 160 М8 производят 14 заводов Украины, Китая. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими.
Данные электродвигателей АИР160М8:
Технические характеристики электродвигателя АИР160М8
| Характеристики электродвигателя | Значение |
| Потребляемая мощность, киловатт | 11 |
| Частота вращения условн/фактич, об/мин | 750/730 |
| Тип | асинхронный |
| Фазность | трехфазный |
| Кэффициент мощности | 0,75 |
| Страна-производитель | Китай, Украина |
| Число полюсов | 8 |
| Степень защиты | IP 55 |
| Максимальный момент силы к минимальному | 2 |
| КПД, % | 87,5 |
| Эксплуатационный параметр | Значение |
| Напряжение, Вольт | 380/660 |
| Уровень шума, Дб | 70 |
| Подшипники (передний/задний) | 6311/6309 |
| Номинальный ток, Ампер | 25,5 |
| Климатическое исполнение | У1, У2, У3 |
| Количество смазки, % объема камеры | 30-60 |
| Отношение пускового тока к номинальному | 6,5 |
| Вес, кг | 165 |
| Гарантия, мес | 12 |
| Режим работы S1 | Продолжительный |
* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР160М8 под Ваш техпроцесс и специфику эксплуатации
Габаритные размеры, чертеж, диаметр вала мотора 11 кВт 750 об/мин
Все электродвигатели АИР 160 М8 11 кВт 750 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 160М8 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать технический паспорт.
| Габаритные и присоединительные размеры электродвигателя АИР160М8 | На чертеже | Значение |
| Высота оси вращения | h, мм | 160 |
| Длина/ширина/высота | l/d24/h31 | 660/320/420 |
| Диаметр вала | d1, мм | 48 |
| Длина вала | l1, мм | 110 |
| Ширина шпонки | b1, мм | 14 |
| Отступ между лапами и валом | l31, мм | 108 |
| Расстояние между крепежами на лапе | l10, мм | 210 |
| Расстояние между креплениями лап | b10, мм | 254 |
| Диаметр отверстий на лапах | d10, мм | 15 |
| Ширина по лапам | d24, мм | 320 |
| Внешний диаметр фланца | d25, мм | 350 |
| Диаметр замка на фланце | d21, мм | 250 |
| Расстояние между креплениями на фланце | d20, мм | 300 |
Где купить двигатель АИР 160 М8 в Украине?
Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 160 М8 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР160М8 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР160М8 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 4АМУ. Разъясним отличия и технические особенности.
Цены производителей электродвигателей АИР160М8
| Тип асинхронного электродвигателя | Цена, грн с НДС |
| АИР160 М8 Китай Эконом | 21600 |
| АИР 160 М8 Китай Стандарт | 28728 |
| 4АМ 160 М8, 4А 160М8 Владимирский ВЭМЗ хранение | 28560 |
| 4АМУ160М8 Украина | - |
| АИР160М8 Беларусь | - |
Совет эксперта СЛЭМЗ
В Украину ввозят электродвигатели АИР 160 М8 11 кВт 750 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР160М8:
- Качественные китайские двигатели существуют, но цена соизмерима с украинскими
- Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
- Большинство «китайцев» в Украине – недолговечны и предназначены исключительно для привода вентиляторов
- «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР160М8 в принципе
Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону
Справочник двигателей АИР160М8
Модификации
Модифицируем АИР160М8 под окружающую среду и специфические задачи:
- АИР160М8Е – с электромагнитным тормозом
- АИР160М8Е2 – ЭМТ с растормаживающим устройством
- АИРС160М8 – с повышенным скольжением
- АИР160М8 Т2 – для влажного тропического климата
- АИР160М8 ОМ2 – морское исполнение
Монтажные исполнения - лапы IM1081, фланец IM3081
Стандартное исполнение трехфазных АИР 160 М8 - лапы. Наценка за фланцевое крепление составляет 3%, за комбинированное – 5%.

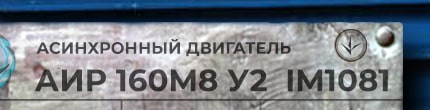

Расшифровка маркировки АИР 160М8 У2/У3 IM1081
Принцип условного обозначения асинхронного электродвигателя АИР160М8:
- АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
- 160 – условный габарит
- М – обозначение длины сердечника
- 8 – число пар полюсов
- У – климатическое исполнение
- 2 – категория размещения
- IM 1081 – монтажное исполнение
Монтаж и установка электродвигателя АИР 160 М8
- Осмотр и подготовка к установке. Электродвигатель монтируется на плиту, раму, станину, платформу. Очистить площадку, двигатель от смазки, масла, пыли. Прокрутить вал вручную. Проверить табличку/бирку на схемы подключения 220/380, 380/660В;
- Монтаж и центровка. Вал электродвигателя с оборудованием может соединяться через шпонку, муфту, шкив, ременную, цепную передачи. Радиальные и угловые перекосы допускаются минимальные в пределах 0,002-0,005 мм. Муфты, шкивы, звездочки, шестерни насаживают на вал двигателя только нагретыми до 100-150 0С. Монтаж осуществляется на жесткое основание.
- Подключение, пробный запуск. После установки производят подключение выводов, концов обмотки к сети переменного тока и к коммутирующему оборудованию, изолируют силовой кабель, заземляют мотор и платформу. Пробный пуск осуществляют только на холостом ходу до 10 секунд, замеряя показатели токов, вибрации и температуру нагрева, проверяя отсутствие пробоя изоляции на корпус, перегрева изоляции.
Схемы подключения к трехфазной сети 380В/660В
Характеристики схем подключения 380/660В - отличия и способы подключения к сети.
Трехфазные электродвигатели АИР160М8 380/660В:
- 380 Вольт - оптимальный вариант подключения двигателя к трехфазной сети. Схема "Звезда-Треугольник" для уменьшения пусковых токов при включении двигателя;
- 660 Вольт - три фазовых провода подключают к выводам двигателя в борне через контакторы и переключатели. Запуск "Звездой", после набора нужных оборотов и скорости, двигатель переключают на "Треугольник" для достижения паспортного напряжения.
Электродвигатели 11 кВт 750 об/мин 380/660 В невозможно подключать с помощью конденсаторов для работы в однофазной сети 220В, подключение осуществляется с помощью инверторов (частотных преобразователей), шкафов управления, трансформаторов, пускателей, коммутационных схем.
Устройство асинхронного эл двигателя АИР160М8
Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя АИР 160 М8:
- Подшипниковые шиты – чугун
- Шарикоподшипник
- Вал со шпоночным пазом
- Ротор с медной обмоткой
- Корпус с продольными охлаждающими ребрами
- Вентилятор (крыльчатка)
- Кожух, алюминиевый сплав – силумин
- Клеммная панель
- Статор – медные обмотки, электротехническая сталь
- Шпонка
- Манжета
- Кабельный ввод
- Клеммная коробка (борно)
- Стопорное кольцо
Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.
Ремонт, испытания, гарантия
Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР160М8, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.
Срок службы электродвигателя АИР 160 М8 11 кВт 750 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
