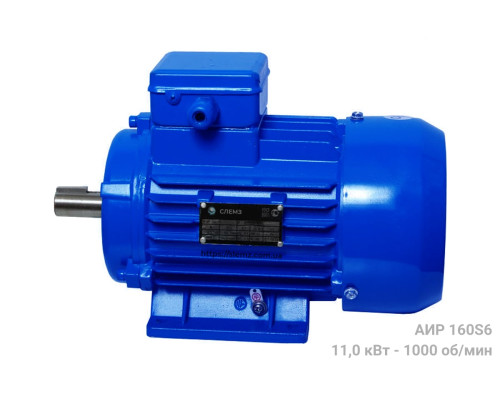

Электродвигатель АИР 160S6 - 11/1000 | АИР 160 S6

+Цены и обзор всех производителей
Код Товара:
АИР160S6
Тип двигателя:
Асинхронный трехфазный
Расположение:
Харьков, Украина
Напряжение питания:
220/380В и 380/660В
Мощность:
11 кВт
Частота вращения:
1000 об/мин
Габариты (ДхШхВ):
62×35×43 см
Вес:
125 кг
Гарантия:
12 месяцев
Наличие:
В наличии

Цена: от 8500.00 грн.

Точные цены и помощь у консультанта.



Доступные варианты

Электродвигатель АИР 160S6 – асинхронный трехфазный мотор с короткозамкнутым ротором общепромышленного назначения, мощность двигателя 11 кВт на 1000 об/мин. Выпускаются более чем 14-ю заводами-производителями Украины, Беларуси и Китая с различным уровнем сервис-фактора и надежности по стандарту «Интерэлектро». Универсальные крепежные размеры по ГОСТ 31606-2012, диаметр вала – 48 мм. Питание от сетей 220/380В. Защита от пыли и влаги IP 55.  КПД - 87,5%.

Технические характеристики электродвигателя АИР 160S6

Таблицы технических параметров двигателя переменного тока АИР160S6. Пусковые токи, обмоточные данные, КПД, крутящий момент, коэффициент скольжения.

Технические характеристики Электродвигатель АИР160S6
Потребляемая мощность, кВт 11
Частота вращения условн/фактич, об/мин 1000/970
Тип асинхронный
Фазность трехфазный
Кэффициент мощности 0,78
Страна-производитель Китай, Беларусь, Украина
Число полюсов 6
Степень защиты IP 54/55
Отнош. макс. вращ-го момента силы к ном. 2,1
КПД, % 87,5
Эксплуатационные характеристики двигателя АИР 160S6
Напряжение, В 380/220В
Уровень шума, Дб 73
Подшипники (передний/задний) 6311/6309
Номинальный ток, А 24,5
Климатическое исполнение У1, У2, У3
Количество смазки, % объема камеры 30-60
Отношение пускового тока к номинальному 7
Вес, кг 125
Гарантия, мес 12
Режим работы S1 Продолжительный

Габаритные размеры, чертеж и диаметр вала

Электродвигатели серии АИР выпускаются по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромыщленные электромоторы взаимозаменяемы, имеют почти одинаковые крепежные размеры, вес, шпонки, габариты, расстояния и расположения отверстий.

Габаритные и присоединительные размеры На чертеже Значение
Высота оси вращения h, мм 160
Длина/ширина/высота l/d24/h31 615/320/420
Диаметр вала d1, мм 48
Длина вала l1, мм 110
Ширина шпонки b1, мм 14
Отступ между лапами и валом l31, мм 108
Расстояние между крепежами на лапе l10, мм 178
Расстояние между креплениями лап b10, мм 254
Диаметр отверстий на лапах d10, мм 15
Ширина по лапам d24, мм 320
Внешний диаметр фланца d25, мм 350
Диаметр замка на фланце d21, мм 250
Расстояние между креплениями на фланце d20, мм 300

Габаритные размеры электродвигателя АИР 160 S6 - чертеж, диаметр вала, фланца

Где купить надежный электродвигатель АИР160S6?

На сайте Слобожанского завода Вы сможете купить электродвигатель АИР160S6 быстро, безопасно и надежно.

Надежность. Заводской ОТК, испытания на стендах и замерами споротивления обмотки фаз исключают все риски несоответствия электродвигателя паспортным характеристикам. Сервисные мощности Слобожанского завода позволяют ежедневно принимать промышленные приводы на ремонт всех видов.

Альтернатива. Цена кусается? Помимо двигателей АИР160S6 различного качества предложим аналог из неликвидов серии 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Безопасность. Слобожанский завод предупреждает: Если Ваш выбор пал на другого поставщика, ВАЖНО убедиться в качестве подготовки восстановленных двигателей с хранения, наличии собственных сервисных мощностей и репутации продавца!

Цены разных производителей

Тип асинхронного электродвигателя Цена, грн с НДС
Китайский АИР 160 S6 (Эконом) 8400
Китайский АИР 160 S6 (сервис-фактор 1,1) 12030
Украинский 6АМУ 160 S6 25400
Белорусский АИР 160 S6 15660
Цены на электродвигатель АИР

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки качественного двигателя АИР 160S6:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель у нас прямо спрашивал – «вам получше или подешевле»?
  • Большинство «китайцев» в Украине – очень плохого качества и предназначены только для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит данные электродвигатели в принципе

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Справочные материалы

Маркировка подшипников на АИР 160S6

В таблице указаны типы осевых подшипников для асинхронных двигателей стандартного исполнения IM 1081. Комплектация радиально-упорными подшипниками возможна при условии вертикального крепления двигателя свободным концом вала вверх или вниз. Они нивелируют радиальную нагрузку от смены расположения.

Виды установленных подшипников качения
Передний (Приводной конец вала) Задний (Со стороны вентилятора)
6311 C3 6309 C3

Преимущества марки АИР перед аналогами:

  • унифицированный стандарт
  • общедоступные ТУ
  • ремонтопригодность
  • высокий класс нагревостойкости изоляции
  • низкий уровень шума

Модификации

Возможны исполнения с модификацией по условиям окружающей среды и монтажом дополнительных устройств на двигатель:

  • АИР160S6Е – с электромагнитным тормозом
  • АИР160S6Е2 – ЭМТ с растормаживающим устройством
  • АИРС160S6 – с повышенным скольжением
  • АИР160S6 Т2 – для влажного тропического климата
  • АИР160S6 ОМ2 – морское исполнение

Расшифровка маркировки

Расшифровка маркировки асинхронного электродвигателя марки АИР 160 S6 У2Принцип условного обозначения асинхронного электродвигателя на примере АИР160S6:

  • АИР – тип электродвигателя (Асинхроный Интерэлектро Р - ГОСТ Р 51689)
  • 160 – условный габарит
  • S – обозначение длины сердечника
  • 6 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение лапы

Монтажные исполнения - лапы, фланец

В стандартном виде трехфазный двигатель АИР 160 S6 выполняется на лапах. По желанию заказчика выполним комбинированный и фланцевый способ монтажа. Наценка за фланцевое исполнение эл двигателя составляет 3%, за комбинированное – 5%.

Монтажные исполнения аир160S6 лапы IM1081, фланец IM3081

Схемы подключения двигателя к сети 220В/380В

Схема подключения АИР 160S6 звездой 380В и треугольником 220В

Общепромышленные электродвигатели трехфазного типа подключаются к сети переменного тока 220/380В по схеме "Треугольник" или "Звезда".

Подключение "Треугольником" обеспечивает достижение паспортной мощности двигателя, увеличенный крутящий момент и улучшенное тяговое усилие."Звезда" обеспечивает оптимальный КПД двигателя и более низкие токи. Но при этом невозможно достичь паспортной мощности электродвигателя.

Устройство асинхронного электродвигателя

АИР160S6 состоит из ротора, статора, подшипников, клеммной коробки (брно), подшипниковых щитов, вентилятора (крыльчатки) охлаждения, соединяется полумуфтами. Подробное устройство двигателя АИР 160 S6:

Устройство асинхронного трехфазного эл двигателя
  1. Подшипниковый щит задний
  2. Подшипник
  3. Вал
  4. Корпус статора
  5. Корпус
  6. Вентилятор
  7. Кожух
  1. Клеммная панель
  2. Статор с обмотками
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка
  7. Стопорное кольцо

Ремонт, испытания, профилактика, гарантия на АИР 160S6

Ремонт вашего двигателя у СЛЭМЗ – отличная альтернатива покупке! Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев.

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Выполним переконсервацию, аттестацию, замену ротора, сушку двигателя марки АИР160S6, замеры сопротивления, заводскую перемотку и прочее.

Узнать больше подробностей о ценах, производителях и характеристиках асинхронного трехфазного электродвигателя АИР 160S6 Вы всегда можете у наших менеджеров по телефону. Звоните!
