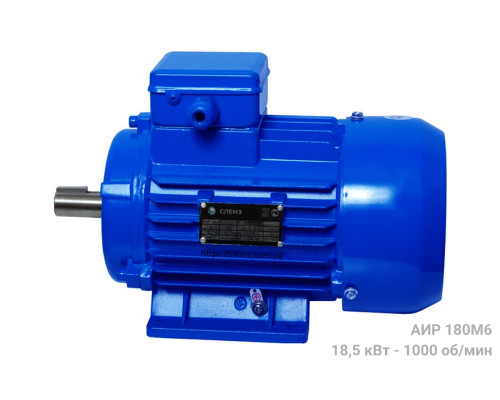

Электродвигатель АИР 180 М6 | АИР180М6

Купить с доставкой по Украине


Код Товара:АИР180М6
Тип:Асинхронный трехфазный
Габарит:

АИР 180

Расположение:Киев, Харьков, Украина
Напряжение сети:380/660В
Мощность:18,5 кВт
Частота вращения:1000 об/мин
Габариты (ДхШхВ):740×355×455 мм
Вес:209 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 13700 грн.

Точные цены и помощь у консультанта



0 отзывов

АИР180М6 - это асинхронный электродвигатель 18,5 кВт 1000 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 980 оборотов, мощность - 18,5 кВт, частота вращения поля статора - 1000 об/мин. Питание - 380/660 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 55 мм • IP55 • КПД - 90%. АИР180М6 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Электрические двигатели АИР 180 М6 производят 14 заводов Украины, Китая и Белоруссии. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими.

Технические характеристики электродвигателя АИР180М6

Технические характеристики электродвигателя АИР 180 М6
Характеристики электродвигателя АИР180М6
Потребляемая мощность, киловатт 18,5
Частота вращения условн/фактич, об/мин 1000/970
Тип асинхронный
Фазность трехфазный
Кэффициент мощности 0,81
Страна-производитель Китай, Беларусь, Украина
Число полюсов 6
Степень защиты IP 55
Максимальный момент силы к минимальному 2,1
КПД, % 90
Экплуатационные характеристики электродвигателя АИР 180 М6
Эксплуатационные характеристики двигателя АИР 180 М6
Напряжение, Вольт 380/660
Уровень шума, Дб 76
Подшипники (передний/задний) 6312/6311
Номинальный ток, Ампер 38,6
Климатическое исполнение У1, У2, У3
Количество смазки, % объема камеры 30-60
Отношение пускового тока к номинальному 7
Вес, кг 209
Гарантия, мес 12
Режим работы S1 Продолжительный

* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР180М6 под Ваш техпроцесс и специфику эксплуатации

Габаритные размеры, чертеж, диаметр вала

Все электродвигатели АИР 180 М6 18,5 кВт 1000 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 180М6 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать паспорт АИР 180 М6.

Габаритные размеры двигателя АИР180М6
Габаритные и присоединительные размеры электродвигателя АИР180М6 На чертеже Значение
Высота оси вращения h, мм 180
Длина/ширина/высота l/d24/h31 740/355/455
Диаметр вала d1, мм 55
Длина вала l1, мм 110
Ширина шпонки b1, мм 16
Отступ между лапами и валом l31, мм 121
Расстояние между крепежами на лапе l10, мм 241
Расстояние между креплениями лап b10, мм 279
Диаметр отверстий на лапах d10, мм 15
Ширина по лапам d24, мм 355
Внешний диаметр фланца d25, мм 400
Диаметр замка на фланце d21, мм 300
Расстояние между креплениями на фланце d20, мм 350

Чертеж электродвигателя АИР180М6 - габаритные размеры, крепления, вал, фланец

Где купить двигатель АИР 180 М6 в Украине?

Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 180 М6 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР180М6 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР180М6 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 4АМУ. Разъясним отличия и технические особенности.

Цены производителей

Тип асинхронного электродвигателя Цена, грн с НДС
АИР180 М6 Китай Эконом 13700
АИР 180 М6 Китай Стандарт 19240
4АМУ180М6 Украина 31940
4АМ 180 М6, 4А 180М6 Владимирский ВЭМЗ хранение 18685
АИР180М6 Беларусь 29870

Инфографика - цены производителей двигателей 18,5/1000 на рынке Украины

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР 180 М6 18,5 кВт 1000 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР180М6:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
  • Большинство «китайцев» в Украине – недолговечны и предназначены исключительно для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР180М6 в принципе

Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону

Справочник двигателей АИР180М6

Модификации

Модифицируем АИР180М6 под окружающую среду и специфические задачи:

  • АИР180М6Е – с электромагнитным тормозом
  • АИР180М6Е2 – ЭМТ с растормаживающим устройством
  • АИРС180М6 – с повышенным скольжением
  • АИР180М6 Т2 – для влажного тропического климата
  • АИР180М6 ОМ2 – морское исполнение

Монтажные исполнения - лапы IM1081, фланец IM3081

Стандартное исполнение трехфазных АИР 180 М6 - лапы. Наценка за фланцевое исполнение составляет 3%, за комбинированное – 5%.

Исполнения асинхронного двигателя АИР 180 М6 фланец im3081 лапы im1081

Расшифровка маркировки АИР 180М6 У2/У3 IM1081

АИР180М6 у2 ухл4 im1001 - расшифровка маркировки с шильдикаПринцип условного обозначения асинхронного электродвигателя АИР180М6:

  • АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
  • 180 – условный габарит
  • М – обозначение длины сердечника
  • 6 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение

Схемы подключения к сети 220В/380В

Схема подключения электродвигателя АИР180М6 к трехфазной сети 380В

Двигатели подключаются к питающей сети переменного тока 220/380/660В по схеме "Треугольник" или"Звезда".

"Треугольником" 220/380 В подключают к однофазной сети 220 В с конденсаторами. Концы одной обмотки соединяют с началом следующей. Увеличенные пусковые токи приводят к пробою изоляции, двигатель сильнее нагревается.

"Звездой" рабочие и пусковые токи ниже за счет высокого напряжения питания 380 В, 660 В.

Комбинированная схема подключения скачать pdf

Устройство асинхронного эл двигателя

Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя АИР 180 М6:

Устройство и конструкция асинхронного трехфазного эл двигателя АИР 180 М6
  1. Подшипниковые шиты – чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной обмоткой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав – силумин
  1. Клеммная панель
  2. Статор – медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.

Ремонт, испытания, гарантия

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР180М6, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.

Срок службы электродвигателя АИР 180 М6 18,5 кВт 1000 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
