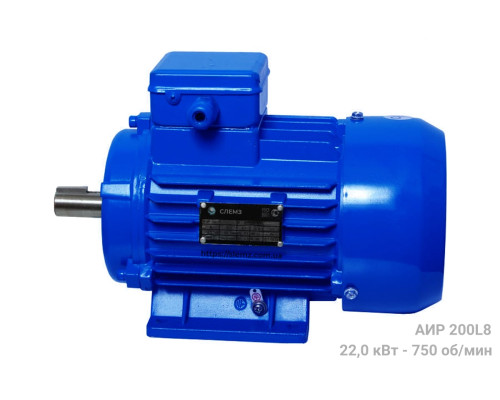

Электродвигатель АИР 200 L8 | АИР200L8

+Цены и обзор всех производителей
Код Товара:
АИР200L8
Тип:
Асинхронный трехфазный
Расположение:
Харьков, Украина
Напряжение сети:
380/660В
Мощность:
22 кВт
Частота вращения:
750 об/мин
Габариты (ДхШхВ):
77×45×50 см
Вес:
225 кг
Гарантия:
12 месяцев
Наличие:
В наличии

Цена: от 16625 грн.

Точные цены и помощь у консультанта.

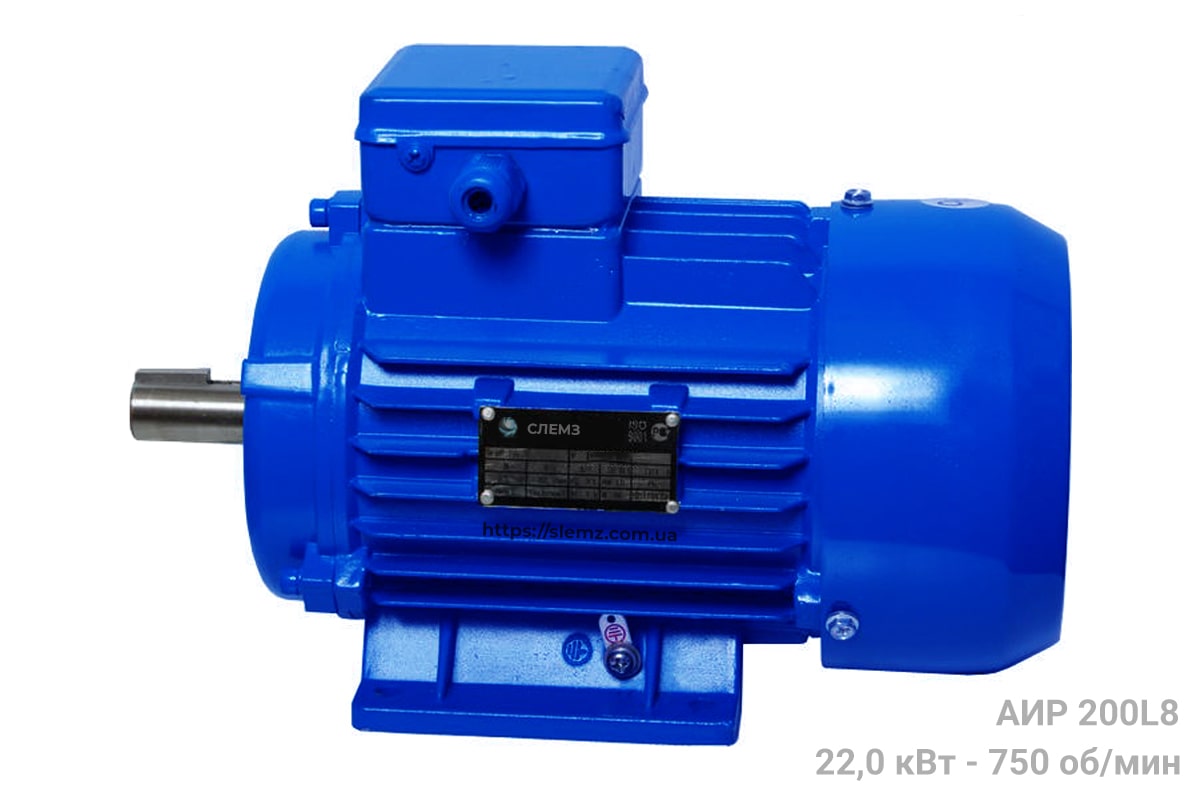

Электродвигатель АИР 200 L8 – это мощный асинхронный трехфазный мотор с короткозамкнутым ротором общепромышленного назначения. Паспортная мощность - 22 кВт, частота вращения ротора - 750 об/мин. Питание - 380В/660В 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 60 мм • IP55 • КПД - 90,5%. Применяется для привода крупногабаритного механического оборудования – промышленных редукторов, шахтных лебедок, вентиляторов, пил, обрабатывающих станков, насосов, компрессоров, дробилок.

АИР200L8 производят 9 заводов Китая. Украина и Беларусь не выпускает двигатели АИР160М4. Альтернатива китайским электромоторам – отечественные электродвигателями 22 кВт 750 об/мин других марок с высоким сервис-фактором – 4А, 4АМУ, 5А, АО3, АО4.

Технические характеристики

Таблицы технических параметров двигателя переменного тока АИР200L8. Пусковые токи, обмоточные данные, КПД, крутящий момент, коэффициент скольжения.

Технические характеристики АИР 200 L8
Потребляемая мощность, кВт 22
Частота вращения условн/фактич, об/мин 750/730
Тип асинхронный
Фазность трехфазный
Кэффициент мощности 0,78
Страна-производитель Китай, Беларусь, Украина
Число полюсов 8
Степень защиты IP 54/55
Максимальный момент силы к минимальному 2
КПД, % 90,5
Эксплуатационные характеристики двигателя АИР 200 L8
Напряжение, В 380/220В
Уровень шума, Дб 73
Подшипники (передний/задний) 6313/6312
Номинальный ток, А 48,9
Климатическое исполнение У1, У2, У3
Количество смазки, % объема камеры 30-60
Отношение пускового тока к номинальному 6,6
Вес, кг 225
Гарантия, мес 12
Режим работы S1 Продолжительный

Габаритные размеры, чертеж и диаметр вала

Все электродвигатели АИР 200 L8 производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы взаимозаменяемы, имеют почти одинаковые крепежные размеры, вес, шпонки, габариты, расстояния и расположения отверстий. Но различную устойчивость к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки.

Габаритные и присоединительные размеры На чертеже Значение
Высота оси вращения h, мм 200
Длина/ширина/высота l/d24/h31 780/395/505
Диаметр вала d1, мм 60
Длина вала l1, мм 140
Ширина шпонки b1, мм 18
Отступ между лапами и валом l31, мм 133
Расстояние между крепежами на лапе l10, мм 305
Расстояние между креплениями лап b10, мм 318
Диаметр отверстий на лапах d10, мм 19
Ширина по лапам d24, мм 395
Внешний диаметр фланца d25, мм 450
Диаметр замка на фланце d21, мм 350
Расстояние между креплениями на фланце d20, мм 400

Габаритные размеры электродвигателя АИР 200 L8 - чертеж, диаметр вала, фланца

Где купить надежный электродвигатель АИР 200 L8?

На сайте Слобожанского завода Вы сможете купить электродвигатель быстро, безопасно и надежно.

Надежность. Заводской ОТК, испытания на стендах замеры вибрации, нагрева, перегрева электрики, сопротивления изоляции обмоток, заклиниваний исключают все риски несоответствия электродвигателя паспортным характеристикам. Оценка соответствия массы меди и диаметра сечения провода требованиям ГОСТ при закупке качественных китайских моторов.

Альтернатива. Цена кусается? Помимо двигателей АИР200L8 различного качества предложим аналог из неликвидов серии 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Безопасность. Слобожанский завод предупреждает: Если Ваш выбор пал на другого поставщика, ВАЖНО убедиться в качестве подготовки восстановленных двигателей с хранения, наличии собственных сервисных мощностей и репутации продавца!

Цены разных производителей

Тип асинхронного электродвигателя Цена, грн с НДС
Китайский АИР200L8 (Эконом) 16625
Китайский АИР200L8 (сервис-фактор 1,1) 22050
Украинский 4АМУ 200 L8 42400
Белорусский АИР 200 L8 -
Цены на электродвигатель АИР

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки качественного двигателя АИР200L8:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель у нас прямо спрашивал – «вам получше или подешевле»?
  • Большинство «китайцев» в Украине – очень плохого качества и предназначены только для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит данные электродвигатели в принципе

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Востребованные модели электродвигателей АИР

Справочные материалы

Маркировка подшипников на АИР 200 L8

В таблице указаны типы осевых подшипников для асинхронных двигателей стандартного исполнения IM 1081. Комплектация радиально-упорными подшипниками возможна при условии вертикального крепления двигателя свободным концом вала вверх или вниз. Они нивелируют радиальную нагрузку от смены расположения.

Виды установленных подшипников качения
Передний (Приводной конец вала) Задний (Со стороны вентилятора)
6313 C3 6312 C3

Преимущества марки АИР 200L8 перед аналогами:

  • унифицированный стандарт
  • общедоступные ТУ
  • ремонтопригодность
  • высокий класс нагревостойкости изоляции
  • низкий уровень шума

Модификации

Возможны исполнения с модификацией по условиям окружающей среды и монтажом дополнительных устройств на двигатель АИР 200L8:

  • АИР200L8Е – с электромагнитным тормозом
  • АИР200L8Е2 – ЭМТ с растормаживающим устройством
  • АИРС200L8 – с повышенным скольжением
  • АИР200L8 Т2 – для влажного тропического климата
  • АИР200L8 ОМ2 – морское исполнение

Расшифровка маркировки

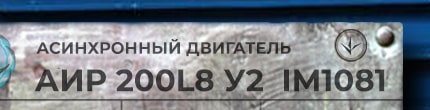

Расшифровка маркировки бирки шильдика АИР 200 L8 У2 ухл4Принцип условного обозначения асинхронного электродвигателя на примере АИР 200L8:

  • АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
  • 200 – условный габарит
  • L – обозначение длины сердечника
  • 8 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение лапы

Монтажные исполнения - лапы, фланец

В стандартном виде трехфазный АИР 200 L8 выполняется на лапах. По желанию заказчика выполним комбинированный и фланцевый способ монтажа. Наценка за фланцевое исполнение эл двигателя составляет 3%, за комбинированное – 5%.

Монтажные исполнения аир200l8 лапы IM1081, фланец IM3081

Схемы подключения к сети 220В/380В

Схема подключения АИР 200l8 звездой 380В и треугольником 220В

Общепромышленные электродвигатели трехфазного типа подключаются к питающей сети переменного тока 220/380В по схеме "Треугольник" или "Звезда".

Подключение "Треугольником" обеспечивает достижение паспортной мощности двигателя, увеличенный крутящий момент и улучшенное тяговое усилие."Звезда" обеспечивает оптимальный КПД двигателя и более низкие токи. Но при этом невозможно достичь паспортной мощности электродвигателя.

Устройство асинхронного электродвигателя

Конструкция двигателя реализует создание индукционного магнитного поля в беличьей клетке статора под действием линейного напряжения и передачу крутящего момента на вал. Схема устройства асинхронного двигателя АИР 200 L8:

Устройство и конструкция асинхронного трехфазного эл двигателя
  1. Подшипниковые щиты - чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной проволокой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав - силумин
  1. Клеммная панель
  2. Статор - медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Ремонт, испытания, профилактика, гарантия

Три сервисных цеха по испытаниям и ремонту асинхронных трехфазных двигателей и мотор-редукторов - Харьков, Киев, Днепр. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест.

Срок службы электродвигателя АИР 200 L8 увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
