Электродвигатель АИР 280 S2 | АИР280S2

Цены и обзор всех производителей

Товар можно купить и получить в любой точке Украины


Код Товара:АИР280S2
Тип:Асинхронный трехфазный
Габарит:

АИР 280

Расположение:Харьков, Украина
Напряжение сети:380/660В
Мощность:110 кВт
Частота вращения:3000 об/мин
Габариты (ДхШхВ):111×66×66 см
Вес:590 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 42530 грн.

Точные цены и помощь у консультанта



0 отзывов

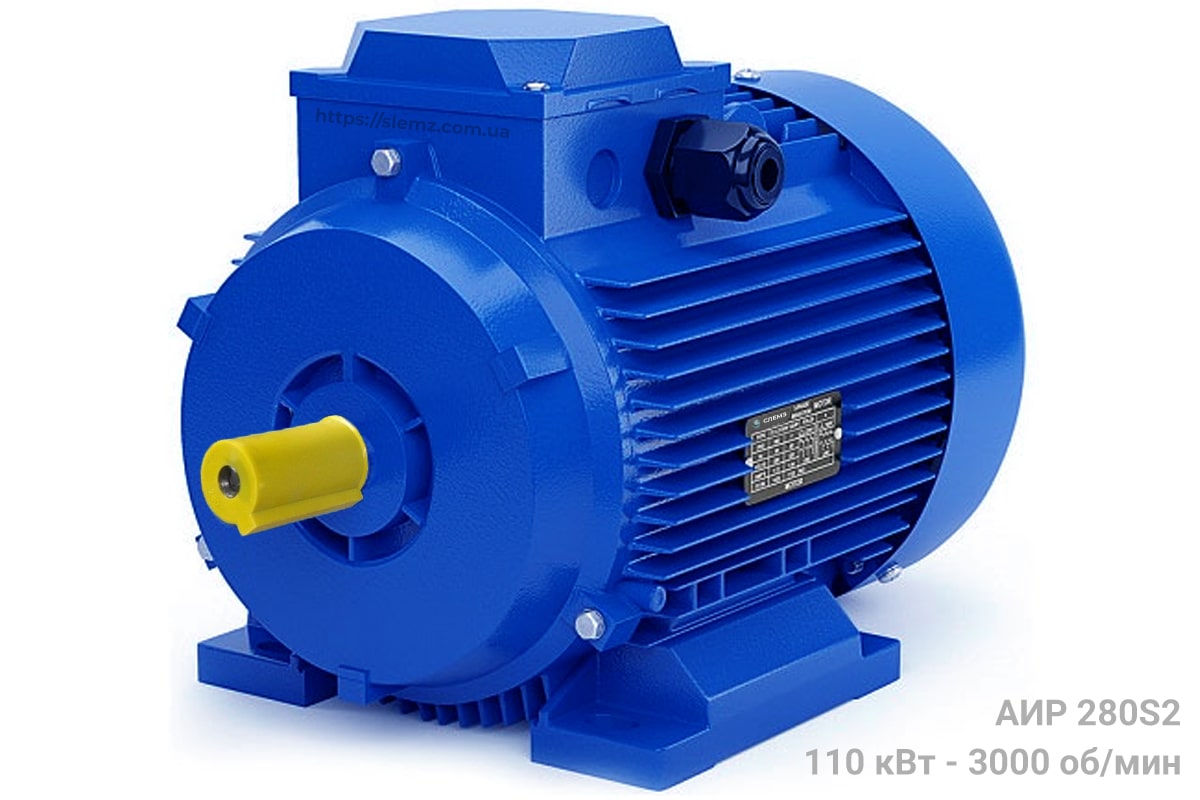

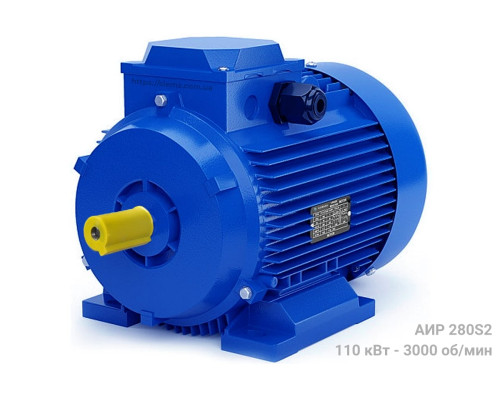

Электродвигатель АИР 280 S2 – это мощный асинхронный трехфазный магнитоэлектрический мотор с короткозамкнутым ротором общепромышленного назначения. Паспортная мощность - 110 кВт, частота вращения ротора - 3000 об/мин. Питание - 380В/660В 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 70 мм • IP55 • КПД - 94%. Применяется для привода крупногабаритного механического оборудования – промышленных редукторов, шахтных лебедок, вентиляторов, пил, обрабатывающих станков, насосов, компрессоров, дробилок.

АИР280S2 производят 9 заводов Китая. Украина и Беларусь не выпускает электрические двигатели АИР280S2. Альтернатива китайским электромоторам – отечественные электродвигателями 110 кВт 3000 об/мин других марок с высоким сервис-фактором – 4А, 4АМУ, 5А, АО3, АО4.

Технические характеристики АИР 280 S2

Таблицы технических параметров двигателя переменного тока АИР280S2. Пусковые токи, обмоточные данные, КПД, крутящий момент, коэффициент скольжения.

Технические характеристики АИР280S2
Потребляемая мощность, киловатт 110
Частота вращения условн/фактич, об/мин 3000/2975
Тип асинхронный
Фазность трехфазный
Кэффициент мощности 0,91
Страна-производитель Китай, Беларусь, Украина
Число полюсов 2
Степень защиты IP 54/55
Максимальный момент силы к минимальному 2,2
КПД, % 94
Эксплуатационные характеристики двигателя АИР 280 S2
Напряжение, Вольт 380/660
Уровень шума, Дб 96
Подшипники (передний/задний) 6317/6314
Номинальный ток, Ампер 195
Климатическое исполнение У1, У2, У3
Количество смазки, % объема камеры 30-60
Отношение пускового тока к номинальному 7,1
Вес, кг 590
Гарантия, мес 12
Режим работы S1 Продолжительный

Габаритные размеры, чертеж и диаметр вала

Все электродвигатели АИР 280 S2 производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 280С2 взаимозаменяемы, имеют почти одинаковые крепежные размеры, вес, шпонки, габариты, расстояния и расположения отверстий. Но различную устойчивость к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки.

Габаритные и присоединительные размеры На чертеже Значение
Высота оси вращения h, мм 280
Длина/ширина/высота l/d24/h31 995/550/680
Диаметр вала d1, мм 70
Длина вала l1, мм 140
Ширина шпонки b1, мм 12
Отступ между лапами и валом l31, мм 190
Расстояние между крепежами на лапе l10, мм 368
Расстояние между креплениями лап b10, мм 457
Диаметр отверстий на лапах d10, мм 24
Ширина по лапам d24, мм 550
Внешний диаметр фланца d25, мм 660
Диаметр замка на фланце d21, мм 550
Расстояние между креплениями на фланце d20, мм 600

Габаритные размеры электродвигателя АИР 280 S2 - чертеж, диаметр вала, фланца

Где купить надежный электродвигатель АИР 280 S2?

На сайте Слобожанского завода Вы сможете купить электродвигатель АИР280S2 быстро, безопасно и надежно.

Надежность. Заводской ОТК, испытания на стендах замеры вибрации, нагрева, перегрева электрики, сопротивления изоляции обмоток, заклиниваний исключают все риски несоответствия электродвигателя паспортным характеристикам. Оценка соответствия массы меди и диаметра сечения провода требованиям ГОСТ при закупке качественных китайских моторов.

Альтернатива. Цена кусается? Помимо двигателей АИР280S2 различного качества предложим аналог из неликвидов серии 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Безопасность. Слобожанский завод предупреждает: Если Ваш выбор пал на другого поставщика, ВАЖНО убедиться в качестве подготовки восстановленных двигателей с хранения, наличии собственных сервисных мощностей и репутации продавца!

Цены всех производителей

Электродвигатели серии АИР280S2 в Украине - это только китайское производство. Либо аналоги складского хранения - 4АМ280S2, 5А280S2, 4АМУ280S2. При этом Китай класса "Эконом" будет стоить от 42 тысяч гривен с НДС, а цена более качественного "Стандарта" на 20% выше. Новый украинский аналог 4АМУ280S2 от Новокаховского Электромеханического завода (НКЭМЗ) отличается очень высокой стоимостью от 80000 грн и сроком изготовления от 2 до 6 месяцев.

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗ

Можно ли покупать "китайца" такой мощности? Все ли они низкого качества? Какие двигатели оптимальны по цене и сервис-фактору. Вот четыре важных совета для покупки качественного двигателя АИР280S8:

  • На такой мощности мы не рекомендуем покупку даже Китайцев "Стандарт" - не только из-за качества, но и из-за цены
  • Качественно расконсервированный и испытанный двигатель с хранения - оптимален по цене и долговечности
  • Китай "эконом" не рекомендуется категорически, "Стандарт" допустим при работе без перегрузок и со строгим соблюдением требований по току и температурному режиму.
  • «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР в принципе

Востребованные модели электродвигателей АИР

Справочные материалы

Маркировка подшипников АИР280S2

В таблице указаны типы осевых подшипников для асинхронных двигателей АИР 280S2 стандартного исполнения IM 1081. Комплектация радиально-упорными подшипниками возможна при условии вертикального крепления двигателя свободным концом вала вверх или вниз. Они нивелируют радиальную нагрузку от смены расположения.

Виды установленных подшипников качения
Передний (Приводной конец вала) Задний (Со стороны вентилятора)
6317 ZZ-C3 6314 ZZ-C3

Преимущества марки АИР 280S2 перед аналогами:

  • унифицированный стандарт
  • общедоступные ТУ
  • ремонтопригодность
  • высокий класс нагревостойкости изоляции
  • низкий уровень шума

Модификации

Возможны исполнения с модификацией по условиям окружающей среды и монтажом дополнительных устройств на двигатель АИР 280S2:

  • АИР280S2Е – с электромагнитным тормозом
  • АИР280S2Е2 – ЭМТ с растормаживающим устройством
  • АИРС280S2 – с повышенным скольжением
  • АИР280S2 Т2 – для влажного тропического климата
  • АИР280S2 ОМ2 – морское исполнение

Расшифровка маркировки

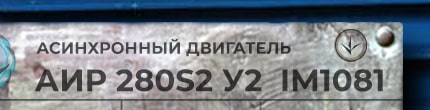

Расшифровка маркировки бирки шильдика АИР280S2 У2 ухл4Принцип условного обозначения асинхронного электродвигателя на примере АИР280S2:

  • АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
  • 280 – условный габарит
  • S – обозначение длины сердечника
  • 2 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение лапы

Монтажные исполнения - лапы, фланец

В стандартном виде трехфазный АИР 280 S2 выполняется на лапах. По желанию заказчика выполним комбинированный и фланцевый способ монтажа. Наценка за фланцевое исполнение эл двигателя составляет 3%, за комбинированное – 5%.

Монтажные исполнения аир280S2 лапы IM1081, фланец IM3081

Схемы подключения к сети 380В/660В

Схема подключения двигателя АИР 280S2 звездой 380В и треугольником 660В

Общепромышленные электродвигатели трехфазного типа подключаются к питающей сети переменного тока 380/660В по схеме "Треугольник" или "Звезда".

Подключение "Треугольником" обеспечивает достижение паспортной мощности двигателя АИР 280 S2, увеличенный крутящий момент и улучшенное тяговое усилие."Звезда" обеспечивает оптимальный КПД двигателя и более низкие токи. Но при этом невозможно достичь паспортной мощности электродвигателя.

Устройство асинхронного электродвигателя АИР280S2

Конструкция двигателя реализует создание индукционного магнитного поля в беличьей клетке статора под действием линейного напряжения и передачу крутящего момента на вал. Схема устройства асинхронного двигателя АИР 280 S2:

Устройство и конструкция асинхронного трехфазного эл двигателя АИР 280 С2 110 кВт 3000 об
  1. Подшипниковые щиты - чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной проволокой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав - силумин
  1. Клеммная панель
  2. Статор - медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Ремонт, испытания, профилактика, гарантия

Три сервисных цеха по испытаниям и ремонту асинхронных трехфазных двигателей АИР 280 S2 и цилиндрических, червячных, планетарных мотор-редукторов - Харьков, Киев, Днепр. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест.

Срок службы электродвигателя АИР 250 S2 110 кВт 3000 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
