Электродвигатель АИР315М2

Купить с доставкой по Украине


Код Товара:АИР 315М2
Тип:Асинхронный трехфазный
Расположение:Киев, Харьков, Украина
Напряжение сети:380/660В
Мощность:200 кВт
Частота вращения:3000 об/мин
Габариты (ДхШхВ):1290×635×845 мм
Вес:1400 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 216580 грн.

Точные цены и помощь у консультанта



0 отзывов

АИР315М2 - это асинхронный электродвигатель 200 кВт 3000 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 2975 оборотов, мощность - 200 кВт, частота вращения поля статора - 3000 об/мин. Питание - 380/660 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 75 мм • IP55 • КПД - 94,8%. Электродвигатель АИР315М2 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Электрические двигатели АИР 315 М2 производят 9 заводов Украины, Китая. Беларусь не выпускает электрические двигатели АИР315М2. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими.

Технические характеристики электродвигателя АИР315М2

Технические характеристики электродвигателя АИР 315 М2

Характеристики электродвигателя АИР315М2

Значение

Группа значений

Наименование характеристики

Выходные параметры

Мощность P, кВт

200

Условная частота вращения поля статора Nн, об/мин

3000

Фактическая частота вращения вала Nф, об/мин

2975

Параметры питания

Тип сети питания, частота

Трехфазная, 50 Гц

Напряжение питания UΔ/Y, Вольт

380/660

Номинальная сила тока Iн при 380В/660В, Ампер

368/212

Соотношение пускового тока и номинального Iп/Iн

7,1

Паспортные данные

Принцип действия

Асинхронный/индукционный

Коэффициент мощности cos φ

0,92

КПД, %

94,8

Число полюсов

2

Масса меди в обмотке, кг (в зависимости от качества/производителя) *

93,4 - 104,6 *

Момент инерции, кг*м2

3,86

Вес, кг (в зависимости от качества/производителя/корпуса) *

1210 - 1400 *

Эксплуатационные ограничения

Степень защиты от пыли и влаги

IP 55

Класс изоляции обмотки (нагревостойкость)

F (150 °C)

Режим работы S1

Продолжительный

Уровень шума, Дб

99

Климатическое исполнение и категория размещения

У1, У2, У3, Т2

Крутящий момент

Отношение максимального крутящего момента к номинальному Mmax/Mн

2,2

Крутящий момент максимальный Mmax, Нм

2116,521

Крутящий момент номинальный Mн, Нм

641,370

Отношение пускового крутящего момента к номинальному Mп/Mн

1,8

Подшипники качения

Подшипник переднего щита, приводной конец вала

6317 ZZ-C3

Подшипник заднего щита

6317 ZZ-C3

Количество смазки, % объема камеры

30-60

ГОСТ

Стандартизация по способам монтажа

ГОСТ 2479-79

Стандарт привязки мощности к габаритам

ГОСТ 51689-2000

Стандарт номинальных данных и рабочих характеристик

ГОСТ 28173-89

Производители

Маркировки АИР, 4А, 4АМ, 6АМУ габарита 315 мм

Украина, Китай

* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР315М2 под Ваш техпроцесс и специфику эксплуатации

Габаритные размеры, чертеж, диаметр вала мотора 200 кВт 3000 об/мин

Все электродвигатели АИР 315 М2 200 кВт 3000 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 315М2 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать технический паспорт.

Габаритные размеры двигателя АИР315М2
Габаритные и присоединительные размеры электродвигателя АИР315М2 На чертеже Значение
Высота оси вращения h, мм 315
Длина/ширина/высота l/d24/h31 1290/635/845
Диаметр вала d1, мм 75
Длина вала l1, мм 140
Ширина шпонки b1, мм 20
Отступ между лапами и валом l31, мм 216
Расстояние между крепежами на лапе l10, мм 457
Расстояние между креплениями лап b10, мм 508
Диаметр отверстий на лапах d10, мм 28
Ширина d24, мм 635
Внешний диаметр фланца d25, мм 660
Диаметр замка на фланце d21, мм 550
Расстояние между креплениями на фланце d20, мм 600

Чертеж электродвигателя АИР315М2 - габаритные размеры, крепления, вал, фланец

Где купить двигатель АИР 315 М2 в Украине?

Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 315 М2 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР315М2 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР315М2 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Цены производителей электродвигателей АИР315М2

Тип асинхронного электродвигателя Цена, грн с НДС
АИР315 М2 Китай Эконом 216580
АИР 315 М2 Китай Стандарт 243070
4АМ 315 М2, 4А 315М2 Владимирский ВЭМЗ хранение 238500
6АМУ315М2 Украина -

Инфографика - цены производителей двигателей АИР 200/3000 на рынке Украины

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР 315 М2 200 кВт 3000 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР315М2:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
  • Большинство «китайцев» в Украине – недолговечны и предназначены исключительно для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР315М2 в принципе

Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону

Справочник двигателей АИР315М2

Модификации

Модифицируем АИР315М2 под окружающую среду и специфические задачи:

  • АИР315М2Е – с электромагнитным тормозом
  • АИР315М2Е2 – ЭМТ с растормаживающим устройством
  • АИРС315М2 – с повышенным скольжением
  • АИР315М2 Т2 – для влажного тропического климата
  • АИР315М2 ОМ2 – морское исполнение

Монтажные исполнения - лапы IM1081, фланец IM3081

Стандартное исполнение трехфазных АИР 315 М2 - лапы. Наценка за фланцевое крепление составляет 3%, за комбинированное – 5%.

Исполнения асинхронного двигателя АИР 315 М2 фланец im3081 лапы im1081

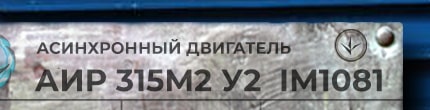

Расшифровка маркировки АИР 315М2 У2 IM1081

АИР315М2 у2 ухл4 im1001 - расшифровка маркировки с шильдикаПринцип условного обозначения асинхронного электродвигателя АИР315М2:

  • АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
  • 315 – габарит
  • М – длина сердечника
  • 2 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение

Монтаж и установка электродвигателя АИР 315 М2

  • Осмотр и подготовка к установке. Электродвигатель монтируется на плиту, раму, станину, платформу. Очистить площадку, двигатель от смазки, масла, пыли. Прокрутить вал вручную. Проверить табличку/бирку на схемы подключения 220/380, 380/660В;
  • Монтаж и центровка. Вал электродвигателя с оборудованием может соединяться через шпонку, муфту, шкив, ременную, цепную передачи. Радиальные и угловые перекосы допускаются минимальные в пределах 0,002-0,005 мм. Муфты, шкивы, звездочки, шестерни насаживают на вал двигателя только нагретыми до 100-150 0С. Монтаж осуществляется на жесткое основание.
  • Подключение, пробный запуск. После установки производят подключение выводов, концов обмотки к сети переменного тока и к коммутирующему оборудованию, изолируют силовой кабель, заземляют мотор и платформу. Пробный пуск осуществляют только на холостом ходу до 10 секунд, замеряя показатели токов, вибрации и температуру нагрева, проверяя отсутствие пробоя изоляции на корпус, перегрева изоляции.

Схемы подключения к трехфазной сети 380В/660В

Схема подключения электродвигателя АИР315М2 к трехфазной сети 380В

Характеристики схем подключения 380/660В - отличия и способы подключения к сети.

Трехфазные электродвигатели АИР315М2 380/660В:

  • 380 Вольт - оптимальный вариант подключения двигателя к трехфазной сети. Схема "Звезда-Треугольник" для уменьшения пусковых токов при включении двигателя;
  • 660 Вольт - три фазовых провода подключают к выводам двигателя в борне через контакторы и переключатели. Запуск "Звездой", после набора нужных оборотов и скорости, двигатель переключают на "Треугольник" для достижения паспортного напряжения.

Электродвигатели 200 кВт 3000 об/мин 380/660 В невозможно подключать с помощью конденсаторов для работы в однофазной сети 220В, подключение осуществляется с помощью инверторов (частотных преобразователей), шкафов управления, трансформаторов, пускателей, коммутационных схем.

Комбинированная схема подключения скачать pdf

Устройство асинхронного эл двигателя АИР315М2

Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя АИР 315 М2:

Устройство и конструкция асинхронного трехфазного эл двигателя АИР 315 М2
  1. Подшипниковые шиты – чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной обмоткой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав – силумин
  1. Клеммная панель
  2. Статор – медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.

Ремонт, испытания, гарантия

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР315М2, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.

Срок службы электродвигателя АИР 315 М2 200 кВт 3000 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
