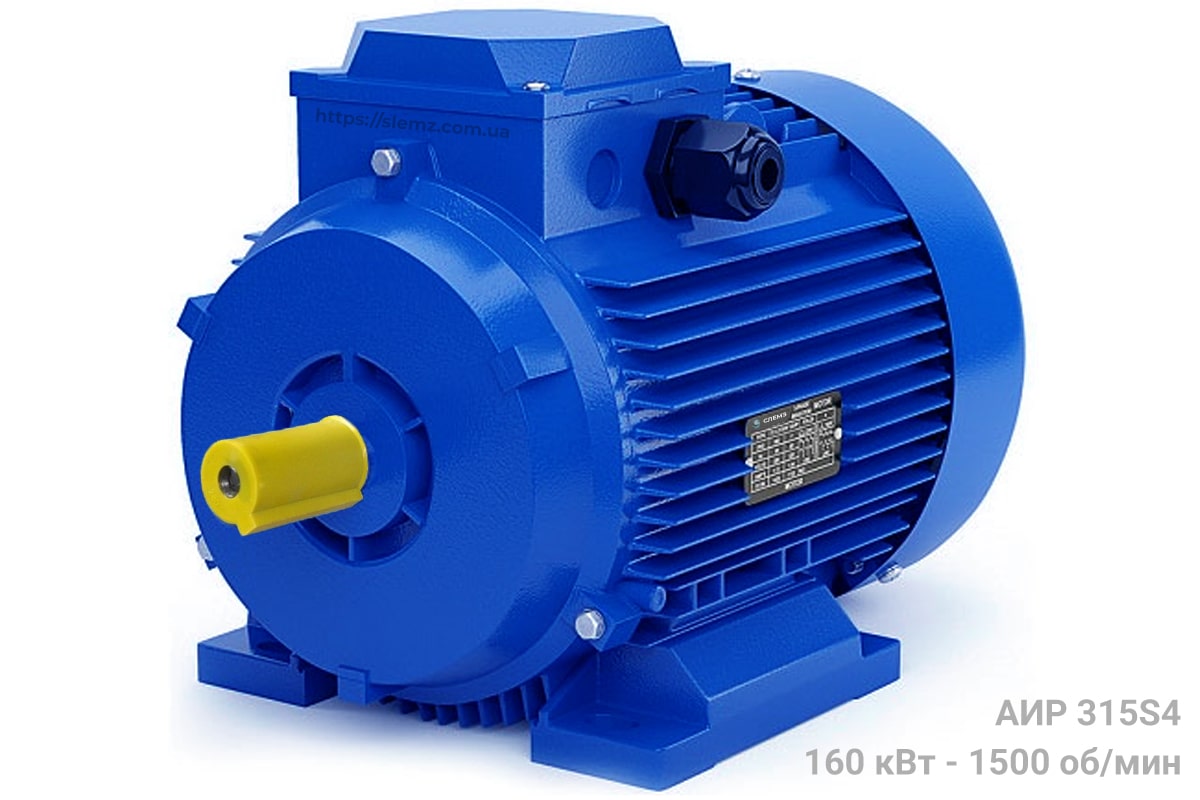

Электродвигатель АИР 315 S4 | АИР315S4

Купить с доставкой по Украине


Код Товара:АИР315S4
Тип:Асинхронный трехфазный
Габарит:

АИР 315

Расположение:Киев, Харьков, Украина
Напряжение сети:380/660В
Мощность:160 кВт
Частота вращения:1500 об/мин
Габариты (ДхШхВ):1220×635×845 мм
Вес:1000 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 82390 грн.

Точные цены и помощь у консультанта



0 отзывов

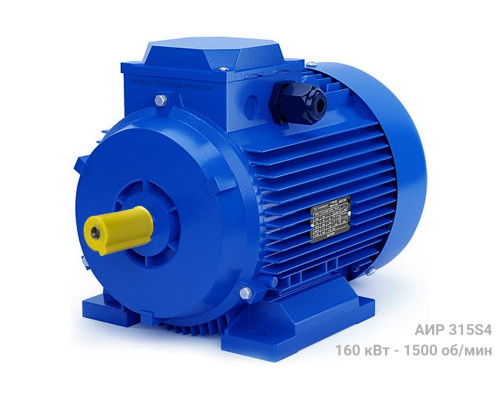

АИР315S4 - это асинхронный электродвигатель 160 кВт 1500 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 1480 оборотов, мощность - 160 кВт, частота вращения поля статора - 1500 об/мин. Питание - 380/660 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 90 мм • IP55 • КПД - 94,9%. АИР315S4 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Электрические двигатели АИР 315 S4 производят 9 заводов Украины, Китая. Беларусь не выпускает электрические двигатели АИР315S4. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими.

Технические характеристики электродвигателя АИР315S4

Технические характеристики электродвигателя АИР 315 S4

Характеристики электродвигателя АИР 315 S4

Значение

Группа значений

Наименование характеристики

Выходные параметры

Мощность P, кВт

160

Условная частота вращения поля статора Nн, об/мин

1500

Фактическая частота вращения вала Nф, об/мин

1480

Параметры питания

Тип сети питания, частота

Трехфазная, 50 Гц

Напряжение питания UΔ/Y, Вольт

380/660

Номинальная сила тока Iн при 380В/660В, Ампер

295/169

Соотношение пускового тока и номинального Iп/Iн

6,9

Паспортные данные

Принцип действия

Асинхронный/индукционный

Коэффициент мощности cos φ

0,89

КПД, %

94,9

Число полюсов

4

Масса меди в обмотке, кг (в зависимости от качества/производителя) *

82,3 - 92,1 *

Момент инерции, кг*м2

2,7

Вес, кг (в зависимости от качества/производителя/корпуса) *

995 - 1000 *

Эксплуатационные ограничения

Степень защиты от пыли и влаги

IP 55

Класс изоляции обмотки (нагревостойкость)

F (150 °C)

Режим работы S1

Продолжительный

Уровень шума, Дб

93

Климатическое исполнение и категория размещения

У1, У2, У3, Т2

Крутящий момент

Отношение максимального крутящего момента к минимальному Mmax/Mн

2,2

Крутящий момент максимальный Mmax, Нм

3802,017

Крутящий момент номинальный Mн, Нм

1027,572

Отношение пускового крутящего момента к номинальному Mп/Mн

2,1

Подшипники качения

Подшипник переднего щита, приводной конец вала

6317 NU-C3

Подшипник заднего щита

6317 ZZ-C3

Количество смазки, % объема камеры

30-60

ГОСТ

Стандартизация по способам монтажа

ГОСТ 2479-79

Стандарт привязки мощности к габаритам

ГОСТ 51689-2000

Стандарт номинальных данных и рабочих характеристик

ГОСТ 28173-89

Производители

Маркировки АИР, 4А, 4АМ, 6АМУ габарита 315 мм

Украина, Китай, Россия

* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР315S4 под Ваш техпроцесс и специфику эксплуатации

Габаритные размеры, чертеж, диаметр вала

Все электродвигатели АИР 315 S4 160 кВт 1500 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 315S4 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать паспорт АИР 315 S4.

Габаритные размеры двигателя АИР315S4
Габаритные и присоединительные размеры электродвигателя АИР315S4 На чертеже Значение
Высота оси вращения h, мм 315
Длина/ширина/высота l/d24/h31 1220/635/845
Диаметр вала d1, мм 90
Длина вала l1, мм 170
Ширина шпонки b1, мм 25
Отступ между лапами и валом l31, мм 216
Расстояние между крепежами на лапе l10, мм 406
Расстояние между креплениями лап b10, мм 508
Диаметр отверстий на лапах d10, мм 28
Ширина d24, мм 635
Внешний диаметр фланца d25, мм 660
Диаметр замка на фланце d21, мм 550
Расстояние между креплениями на фланце d20, мм 600

Чертеж электродвигателя АИР315S4 - габаритные размеры, крепления, вал, фланец

Где купить двигатель АИР 315 S4 в Украине?

Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 315 S4 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР315S4 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР315S4 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Цены производителей

Тип асинхронного электродвигателя Цена, грн с НДС
АИР315 S4 Китай Эконом 77000
АИР 315 S4 Китай Стандарт 95200
4АМ 315 S4, 4А 315S4 Владимирский ВЭМЗ хранение 48990
6АМУ315S4 Украина 96200

Инфографика - цены производителей двигателей 160/1500 на рынке Украины

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР 315 S4 160 кВт 1500 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР315S4:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
  • Большинство «китайцев» в Украине – недолговечны и предназначены исключительно для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР315S4 в принципе

Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону

Справочник двигателей АИР315S4

Модификации

Модифицируем АИР315S4 под окружающую среду и специфические задачи:

  • АИР315S4Е – с электромагнитным тормозом
  • АИР315S4Е2 – ЭМТ с растормаживающим устройством
  • АИРС315S4 – с повышенным скольжением
  • АИР315S4 Т2 – для влажного тропического климата
  • АИР315S4 ОМ2 – морское исполнение

Монтажные исполнения - лапы IM1081, фланец IM3081

Стандартное исполнение трехфазных АИР 315 S4 - лапы. Наценка за фланцевое исполнение составляет 3%, за комбинированное - 5%.

Исполнения асинхронного двигателя АИР 315 S4 фланец im3081 лапы im1081

Расшифровка маркировки АИР 315S4 У2 IM1081

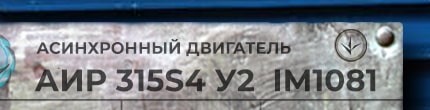

АИР315S4 у2 ухл4 im1001 - расшифровка маркировки с шильдикаПринцип условного обозначения асинхронного электродвигателя АИР315S4:

  • АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
  • 315 – габарит
  • S – длина сердечника
  • 4 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение

Схемы подключения к сети 220В/380В/660В

Схема подключения электродвигателя АИР315S4 к трехфазной сети 380В

Двигатели подключаются к питающей сети переменного тока 220/380/660В по схеме "Треугольник" или"Звезда".

"Треугольником" 220/380 В подключают к однофазной сети 220 В с конденсаторами. Концы одной обмотки соединяют с началом следующей. Увеличенные пусковые токи приводят к пробою изоляции, двигатель сильнее нагревается.

"Звездой" рабочие и пусковые токи ниже за счет высокого напряжения питания 380 В, 660 В.

Комбинированная схема подключения скачать pdf

Устройство асинхронного эл двигателя

Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя АИР 315 S4:

Устройство и конструкция асинхронного трехфазного эл двигателя АИР 315 S4
  1. Подшипниковые шиты – чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной обмоткой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав – силумин
  1. Клеммная панель
  2. Статор – медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.

Ремонт, испытания, гарантия

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР315S4, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.

Срок службы электродвигателя АИР 315 S4 160 кВт 1500 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
