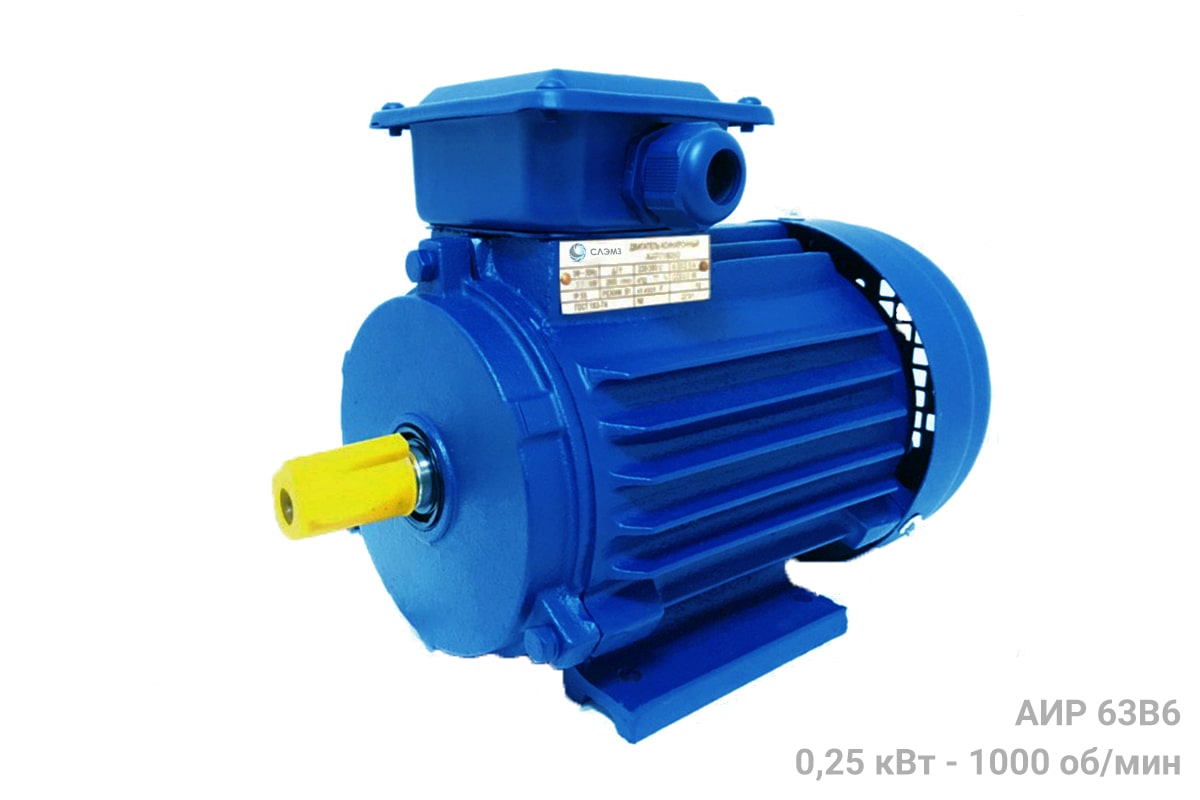

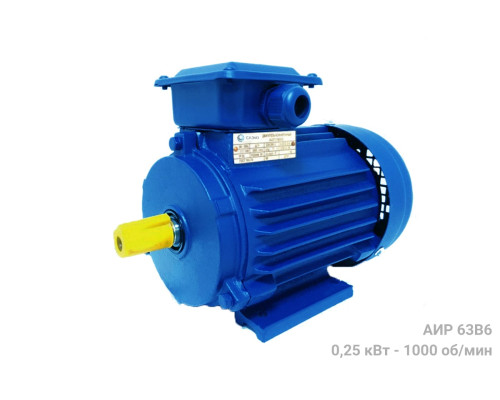

Электродвигатель АИР63В6 | АИР 63 В6

Купить с доставкой по Украине


Код Товара:АИР63В6
Тип:Асинхронный трехфазный
Габарит:

АИР 63

Расположение:Киев, Харьков, Украина
Напряжение сети:220/380В
Мощность:0,25 кВт
Частота вращения:1000 об/мин
Габариты (ДхШхВ):250×124×180 мм
Вес:7 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 1500 грн.

Точные цены и помощь у консультанта



0 отзывов

АИР63В6 - это асинхронный электродвигатель 0,25 кВт 1000 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 860 оборотов, мощность - 0,25 кВт, частота вращения поля статора - 1000 об/мин. Питание - 220/380 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 14 мм • IP55 • КПД - 58,3%. АИР63В6 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Электрические двигатели АИР 63 В6 производят 14 заводов Украины, Китая и Белоруссии. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими.

Технические характеристики электродвигателя АИР63В6

Технические характеристики электродвигателя АИР 63 В6

Характеристики привода 0,25 кВт 1000 об/мин

Значение

Группа значений

Наименование характеристики

Выходные параметры

Мощность P, кВт

0,25

Условная частота вращения поля статора Nн, об/мин

1000

Фактическая частота вращения вала Nф, об/мин

860

Параметры питания

Тип сети питания, частота

Трехфазная, 50Гц

Напряжение питания UΔ/Y, Вольт

220/380

Номинальная сила тока Iн при 220В/380В, Ампер

1,6/0,9

Соотношение пускового тока и номинального Iп/Iн

4,0

Паспортные данные

Принцип действия

Асинхронный/индукционный

Коэффициент мощности cos φ

0,65

КПД, %

58,3

Число полюсов

6

Масса меди в обмотке, кг (в зависимости от качества/производителя) *

0,6 - 0,73 *

Момент инерции, кг*м2

0,001

Вес, кг (в зависимости от качества/производителя/корпуса) *

7,0 - 8,2*

Эксплуатационные ограничения

Степень защиты от пыли и влаги

IP 55

Класс изоляции обмотки (нагревостойкость)

F (150 °C)

Режим работы S1

Продолжительный

Уровень шума, Дб

51

Климатическое исполнение и категория размещения

У1, У2, У3, Т2

Крутящий момент

Отношение максимального крутящего момента к минимальному Mmax/Mн

2,0

Крутящий момент максимальный Mmax, Нм

6,108

Крутящий момент номинальный Mн, Нм

2,776

Отношение пускового крутящего момента к номинальному Mп/Mн

1,9

Подшипники качения

Подшипник переднего щита, приводной конец вала

6201 ZZ-C3

Подшипник заднего щита

6201 ZZ-C3

Количество смазки, % объема камеры

30-60

ГОСТ

Стандартизация по способам монтажа

ГОСТ 2479-79

Стандарт привязки мощности к габаритам

ГОСТ 51689-2000

Стандарт номинальных данных и рабочих характеристик

ГОСТ 28173-89

Производители

Маркировки АИР, 4А, 4АМ, 4АМУ, АИРУ, АИРМ, АИРЕ габарита 63 мм

Украина, Китай, Беларусь, Россия

* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР63В6 под Ваш техпроцесс и специфику эксплуатации

Габаритные размеры, чертеж и диаметр вала

Все электродвигатели АИР 63 В6 0,25 кВт 1000 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 63В6 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать паспорт АИР 63 В6.

Габаритные размеры двигателя АИР63В6
Габаритные и присоединительные размеры электродвигателя 0,25 кВт 1000 об/мин На чертеже Значение
Высота оси вращения h, мм 63
Длина/ширина/высота l/d24/h31 250/124/180
Диаметр вала d1, мм 14
Длина вала l1, мм 30
Ширина шпонки b1, мм 5
Отступ между лапами и валом l31, мм 40
Расстояние между крепежами на лапе l10, мм 80
Расстояние между креплениями лап b10, мм 100
Диаметр отверстий на лапах d10, мм 5,8
Ширина по лапам d24, мм 124
Внешний диаметр фланца d25, мм 160
Диаметр замка на фланце d21, мм 110
Расстояние между креплениями на фланце d20, мм 130

Чертеж электродвигателя АИР63В6 0,25/1000 - габаритные размеры, крепления, вал, фланец

Где купить двигатель 0,25 кВт 1000 об/мин в Украине?

Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 63 В6 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР63В6 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР63В6 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 4АМУ. Разъясним отличия и технические особенности.

Цены производителей

Тип асинхронного электродвигателя Цена, грн с НДС
АИР 63В6 Китай Эконом 1500
АИР 63 В6 Китай Стандарт 2440
АИР63В6 Украина 2600
АИР63В6 Беларусь 2790
4АМ 63 В6, 4А 63В6 Владимирский ВЭМЗ хранение 2650
АИРе 63 В6 220 Вольт, однофазный 3760

Инфографика - цены производителей двигателей 0,25/1000 на рынке Украины

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР 63 В6 0,25 кВт 1000 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР63В6:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
  • Большинство «китайцев» в Украине – недолговечны и предназначены исключительно для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР63В6 в принципе

Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону

Справочник двигателей АИР63В6

Модификации

Модифицируем АИР63В6 под окружающую среду и специфические задачи:

  • АИР63В6Е - с электромагнитным тормозом
  • АИР63В6Е2 - ЭМТ с растормаживающим устройством
  • АИРС63В6 - с повышенным скольжением
  • АИР63В6 Т2 - для влажного тропического климата
  • АИР63В6 ОМ2 - морское исполнение
  • АИРЕ63В6 - однофазные с конденсатором для сети 220 В

Монтажные исполнения - лапы IM1081, фланец IM3081

Стандартное исполнение трехфазных АИР 63 В6 - лапы. Наценка за фланцевое исполнение составляет 3%, за комбинированное – 5%.

Исполнения асинхронного двигателя АИР 63 В6 фланец im3081 лапы im1081

Расшифровка маркировки АИР 63В6 У2/У3 IM1081

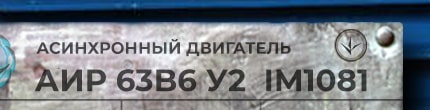

АИР63В6 у2 ухл4 im1001 - расшифровка маркировки с шильдикаПринцип условного обозначения асинхронного электродвигателя АИР63В6:

  • АИР – тип электродвигателя (Асинхроный Интерэлектро Р - ГОСТ Р 51689)
  • 63 – условный габарит
  • В – обозначение длины сердечника
  • 6 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение

Схемы подключения к трехфазной сети 220В/380В

Схема подключения электродвигателя АИР63В6 к трехфазной сети 380В

Двигатели подключаются к питающей сети переменного тока 220/380/660В по схеме "Треугольник" или"Звезда".

"Треугольником" 220/380 В подключают к однофазной сети 220 В с конденсаторами. Концы одной обмотки соединяют с началом следующей. Увеличенные пусковые токи приводят к пробою изоляции, двигатель сильнее нагревается.

"Звездой" рабочие и пусковые токи ниже за счет высокого напряжения питания 380 В, 660 В.

Комбинированная схема подключения скачать pdf

Устройство асинхронного эл двигателя 0,25 кВт 1000 оборотов

Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя 0,25 кВт 1000 об/мин:

Устройство асинхронного трехфазного эл двигателя АИР 63 В6
  1. Подшипниковые шиты – чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной обмоткой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав – силумин
  1. Клеммная панель
  2. Статор – медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.

Ремонт, испытания, гарантия

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР63В6 0,25 кВт 1000 об/мин, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.

Срок службы электродвигателя 0,25 кВт 1000 об/мин АИР 63 В6 увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
