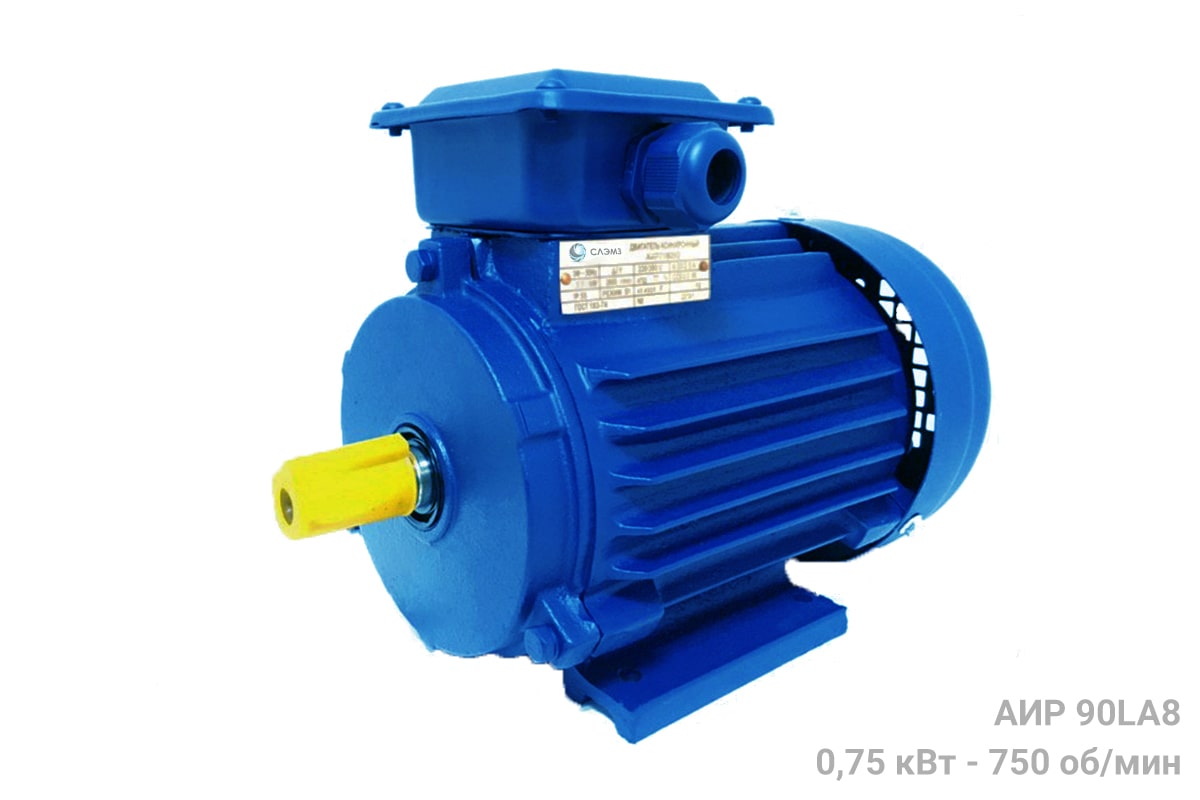

Электродвигатель АИР 90 LA8 | АИР90LA8

Купить с доставкой по Украине


Код Товара:АИР90LA8
Тип:Асинхронный трехфазный
Габарит:

АИР 90

Расположение:Харьков, Украина
Напряжение сети:220/380В
Мощность:0,75 кВт
Частота вращения:750 об/мин
Габариты (ДхШхВ):360×180×250 мм
Вес:20.9 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 3054 грн.

Точные цены и помощь у консультанта



0 отзывов

АИР90LА8 - это асинхронный электродвигатель 0,75 кВт 750 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 680 оборотов, мощность - 0,75 кВт, частота вращения поля статора - 750 об/мин. Питание - 220/380 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 24 мм • IP55 • КПД - 70%. АИР90LА8 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Электрические двигатели АИР 90 LА8 производят 14 заводов Украины, Китая и Белоруссии. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими. Наиболее известные производители СНГ: Полтава Электромотор, Мосэлектромаш, Харьковский электротехнический завод Укрэлектромаш ХЭЛЗ, Могилевский завод Электродвигатель МЭЗ, Полесьеэлектромаш.

Технические характеристики электродвигателя АИР90LА8

Технические характеристики электродвигателя АИР 90 LА8
Технические характеристики АИР90LA8
Потребляемая мощность, киловатт 0.75
Частота вращения условн/фактич, об/мин 750/680
Тип асинхронный
Фазность трехфазный
Кэффициент мощности 0,67
Страна-производитель Китай, Беларусь, Украина
Число полюсов 8
Степень защиты IP 55
Макс момент силы к минимальному 2
КПД, % 70
Экплуатационные характеристики электродвигателя АИР 90 LА8
Эксплуатационные характеристики двигателя АИР 90 LA8
Напряжение, Вольт 380/220В
Уровень шума, Дб 59
Подшипники (передний/задний) 6205/6205
Номинальный ток, Ампер 2,43
Климатическое исполнение У1, У2, У3
Количество смазки, % объема камеры 30-60
Отношение пускового тока к номинальному 4
Вес, кг 20,9
Гарантия, мес 12
Режим работы S1 Продолжительный

* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР90LА8 под Ваш техпроцесс и специфику эксплуатации

Габаритные размеры, чертеж, диаметр вала

Все электродвигатели АИР 90 LА8 0,75 кВт 750 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 90LА8 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать паспорт АИР 90 LА8.

Габаритные размеры двигателя АИР90LА8
Габаритные и присоединительные размеры электродвигателя АИР90LА8 На чертеже Значение
Высота оси вращения h, мм 90
Длина/ширина/высота l/d24/h31 360/180/250
Диаметр вала d1, мм 24
Длина вала l1, мм 50
Ширина шпонки b1, мм 8
Отступ между лапами и валом l31, мм 56
Расстояние между крепежами на лапе l10, мм 125
Расстояние между креплениями лап b10, мм 140
Диаметр отверстий на лапах d10, мм 10
Ширина по лапам d24, мм 180
Внешний диаметр фланца d25, мм 250
Диаметр замка на фланце d21, мм 180
Расстояние между креплениями на фланце d20, мм 215

Чертеж электродвигателя АИР90LА8 - габаритные размеры, крепления, вал, фланец

Где купить двигатель АИР 90 LА8 0,75/750 в Украине?

Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 90 LА8 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР90LА8 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР90LА8 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Цены производителей

Тип асинхронного электродвигателя Цена, грн с НДС
АИР90 LА8 Китай Эконом 3054
АИР 90 LА8 Китай Стандарт 4518
АИР90LА8 Украина 5502
АИР 90 LА8 Беларусь 5600
4АМ 90 LА8, 4А 90LА8 Владимирский ВЭМЗ хранение 4810

Инфографика - цены производителей двигателей 0,75/750 на рынке Украины

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР 90 LА8 0,75 кВт 750 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР90LА8:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
  • Большинство «китайцев» в Украине – недолговечны, БУ и предназначены исключительно для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР90LА8 в принципе

Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону

Справочник двигателей АИР90LА8 0,75 кВт 750 оборотов

Модификации

Модифицируем АИР90LА8 под окружающую среду и специфические задачи:

  • АИР90LA8Е – с электромагнитным тормозом
  • АИР90LA8Е2 – ЭМТ с растормаживающим устройством
  • АИРС90LA8 – с повышенным скольжением
  • АИР90LA8 Т2 – для влажного тропического климата
  • АИР90LA8 ОМ2 – морское исполнение

Монтажные исполнения - лапы IM1081, фланец IM3081

Стандартное исполнение трехфазных АИР 90 LА8 - лапы. Наценка за фланцевое исполнение составляет 3%, за комбинированное – 5%.

Исполнения асинхронного двигателя АИР 90 LА8 фланец im3081 лапы im1081

Расшифровка маркировки АИР 90LА8 У2/У3 IM1081

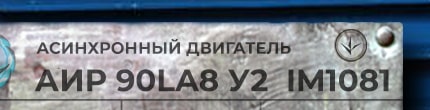

АИР90LА8 у2 ухл4 im1001 - расшифровка маркировки с шильдикаПринцип условного обозначения асинхронного электродвигателя АИР90LА8:

  • АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
  • 90 – условный габарит
  • LA – обозначение длины сердечника
  • 8 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение

Схемы подключения к сети 220В/380В

Схема подключения электродвигателя АИР90LА8 к трехфазной сети 380В

Двигатели подключаются к питающей сети переменного тока 220/380/660В по схеме "Треугольник" или"Звезда".

"Треугольником" 220/380 В подключают к однофазной сети 220 В с конденсаторами. Концы одной обмотки соединяют с началом следующей. Увеличенные пусковые токи приводят к пробою изоляции, двигатель сильнее нагревается.

"Звездой" рабочие и пусковые токи ниже за счет высокого напряжения питания 380 В, 660 В.

Комбинированная схема подключения скачать pdf

Устройство асинхронного эл двигателя 0.75 кВт 750 оборотов

Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя АИР 90 LА8:

Устройство и конструкция асинхронного трехфазного эл двигателя АИР 90 LА8
  1. Подшипниковые шиты – чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной обмоткой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав – силумин
  1. Клеммная панель
  2. Статор – медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.

Фото

Электродвигатель АИР 90 LА8 конструкция устройство ротор статор
Китайский двигатель АИР 0.75 680 об
Однофазный двигатель АИРЕ90 220 Вольт с конденсаторами
Могилевские электродвигатели АИР 0,75 кВт 750 об/мин МЭЗ Беларусь БУ

Ремонт, испытания, гарантия

Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Купить асинхронный электродвигатель АИР90LА8 220В, 380В по цене от 3055 грн. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР90LА8, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.

Срок службы электродвигателя АИР 90 LА8 0,75 кВт 750 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
