Электродвигатель АИР 90 LB8 | АИР90LB8

Цены и обзор всех производителей
Код Товара:
АИР 90LB8
Тип:
Асинхронный трехфазный
Расположение:
Харьков, Украина
Напряжение сети:
220/380В
Мощность:
1,1 кВт
Частота вращения:
750 об/мин
Габариты (ДхШхВ):
35×25×21 см
Вес:
19 кг
Гарантия:
12 месяцев
Наличие:
В наличии

Цена: от 2185 грн.

Точные цены и помощь у консультанта.

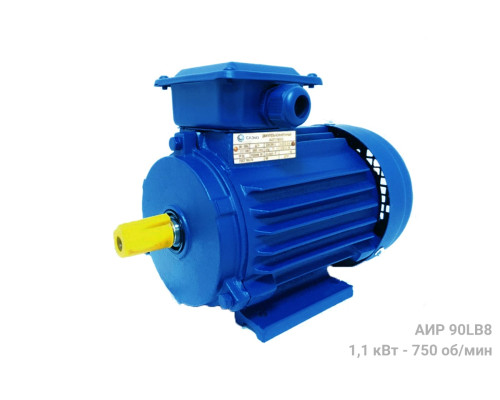

Электродвигатель АИР 90 LB8 – это компактный асинхронный трехфазный мотор с короткозамкнутым ротором общепромышленного назначения. Паспортная мощность - 1,1 кВт, частота вращения ротора - 750 об/мин. Питание - 220/380 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 24 мм • IP55 • КПД - 72%. АИР90LB8 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.

Двигатели АИР90LB8 производят 14 заводов Украины, Китая и Белоруссии. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими электродвигателями 1,1 кВт 750 об/мин.

Технические характеристики

Таблицы технических параметров двигателя переменного тока АИР90LB8. Пусковые токи, обмоточные данные, КПД, крутящий момент, коэффициент скольжения.

Технические характеристики АИР 90 LB8
Потребляемая мощность, кВт 1.1
Частота вращения условн/фактич, об/мин 750/680
Тип асинхронный
Фазность трехфазный
Кэффициент мощности 0,7
Страна-производитель Китай, Беларусь, Украина
Число полюсов 8
Степень защиты IP 54/55
Максимальный момент силы к минимальному 2
КПД, % 72
Эксплуатационные характеристики двигателя АИР 90 LB8
Напряжение, В 380/220В
Уровень шума, Дб 59
Подшипники (передний/задний) 6205/6205
Номинальный ток, А 3,36
Климатическое исполнение У1, У2, У3
Количество смазки, % объема камеры 30-60
Отношение пускового тока к номинальному 5
Вес, кг 25
Гарантия, мес 12
Режим работы S1 Продолжительный

Габаритные размеры, чертеж и диаметр вала

Все электродвигатели АИР 90 LB8 производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы взаимозаменяемы, имеют почти одинаковые крепежные размеры, вес, шпонки, габариты, расстояния и расположения отверстий. Но различную устойчивость к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки.

Габаритные и присоединительные размеры На чертеже Значение
Высота оси вращения h, мм 90
Длина/ширина/высота l/d24/h31 360/180/250
Диаметр вала d1, мм 24
Длина вала l1, мм 50
Ширина шпонки b1, мм 8
Отступ между лапами и валом l31, мм 56
Расстояние между крепежами на лапе l10, мм 125
Расстояние между креплениями лап b10, мм 140
Диаметр отверстий на лапах d10, мм 10
Ширина по лапам d24, мм 180
Внешний диаметр фланца d25, мм 250
Диаметр замка на фланце d21, мм 180
Расстояние между креплениями на фланце d20, мм 215

Габаритные размеры электродвигателя АИР 90 LB8 - чертеж, диаметр вала, фланца

Где купить надежный электродвигатель АИР 90 LB8?

На сайте Слобожанского завода Вы сможете купить электродвигатель быстро, безопасно и надежно.

Надежность. Заводской ОТК, испытания на стендах замеры вибрации, нагрева, перегрева электрики, сопротивления изоляции обмоток, заклиниваний исключают все риски несоответствия электродвигателя паспортным характеристикам. Оценка соответствия массы меди и диаметра сечения провода требованиям ГОСТ при закупке качественных китайских моторов.

Альтернатива. Цена кусается? Помимо двигателей АИР90LB8 различного качества предложим аналог из неликвидов серии 4АМ, 4А, 5АМ, А, АД, 6АМУ. Разъясним отличия и технические особенности.

Безопасность. Слобожанский завод предупреждает: Если Ваш выбор пал на другого поставщика, ВАЖНО убедиться в качестве подготовки восстановленных двигателей с хранения, наличии собственных сервисных мощностей и репутации продавца!

Цены разных производителей

Тип асинхронного электродвигателя Цена, грн с НДС
Китайский АИР90LB8 (Эконом) 2185
Китайский АИР90LB8 (сервис-фактор 1,1) 3200
Украинский АИР90 LB8 3600
Белорусский АИР 90 LB8 4300
Цены на электродвигатель АИР

Востребованные модели электродвигателей АИР

Совет эксперта СЛЭМЗ

Фото консультанта по двигателям СЛЭМЗВ Украину ввозят электродвигатели АИР девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки качественного двигателя АИР90LB8:

  • Качественные китайские двигатели существуют, но цена соизмерима с украинскими
  • Каждый китайский производитель у нас прямо спрашивал – «вам получше или подешевле»?
  • Большинство «китайцев» в Украине – очень плохого качества и предназначены только для привода вентиляторов
  • «НКЭМЗ» из Новой Каховки не производит данные электродвигатели в принципе

Более подробную консультацию Вы получите по телефону от экспертов «СЛЭМЗ»

Справочные материалы

Маркировка подшипников на АИР 90 LB8

В таблице указаны типы осевых подшипников для асинхронных двигателей стандартного исполнения IM 1081. Комплектация радиально-упорными подшипниками возможна при условии вертикального крепления двигателя свободным концом вала вверх или вниз. Они нивелируют радиальную нагрузку от смены расположения.

Виды установленных подшипников качения
Передний (Приводной конец вала) Задний (Со стороны вентилятора)
6205 ZZ-C3 6205 ZZ-C3

Преимущества марки АИР 90LB8перед аналогами:

  • унифицированный стандарт
  • общедоступные ТУ
  • ремонтопригодность
  • высокий класс нагревостойкости изоляции
  • низкий уровень шума

Модификации

Возможны исполнения с модификацией по условиям окружающей среды и монтажом дополнительных устройств на двигатель АИР 90LB8:

  • АИР90LB8Е – с электромагнитным тормозом
  • АИР90LB8Е2 – ЭМТ с растормаживающим устройством
  • АИРС90LB8 – с повышенным скольжением
  • АИР90LB8 Т2 – для влажного тропического климата
  • АИР90LB8 ОМ2 – морское исполнение

Расшифровка маркировки

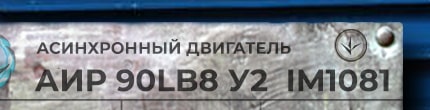

Расшифровка маркировки бирки шильдика АИР 90 LB8 У2 ухл4Принцип условного обозначения асинхронного электродвигателя на примере АИР90LB8:

  • АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
  • 90 – условный габарит
  • LB – обозначение длины сердечника
  • 8 – число пар полюсов
  • У – климатическое исполнение
  • 2 – категория размещения
  • IM 1081 – монтажное исполнение лапы

Монтажные исполнения - лапы, фланец

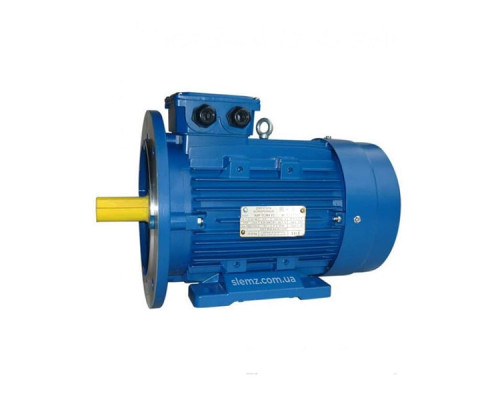

В стандартном виде трехфазный АИР90LB8 выполняется на лапах. По желанию заказчика выполним комбинированный и фланцевый способ монтажа. Наценка за фланцевое исполнение эл двигателя составляет 3%, за комбинированное – 5%.

Монтажные исполнения аир90lb8 лапы IM1081, фланец IM3081

Схемы подключения к сети 220В/380В

Схема подключения АИР 90LB8 звездой 380В и треугольником 220В

Общепромышленные электродвигатели трехфазного типа подключаются к питающей сети переменного тока 220/380В по схеме "Треугольник" или "Звезда".

Подключение "Треугольником" обеспечивает достижение паспортной мощности двигателя, увеличенный крутящий момент и улучшенное тяговое усилие."Звезда" обеспечивает оптимальный КПД двигателя и более низкие токи. Но при этом невозможно достичь паспортной мощности электродвигателя.

Устройство асинхронного электродвигателя

Конструкция двигателя реализует создание индукционного магнитного поля в беличьей клетке статора под действием линейного напряжения и передачу крутящего момента на вал. Схема устройства асинхронного двигателя АИР90LB8:

Устройство и конструкция асинхронного трехфазного эл двигателя
  1. Подшипниковые щиты - чугун
  2. Шарикоподшипник
  3. Вал со шпоночным пазом
  4. Ротор с медной проволокой
  5. Корпус с продольными охлаждающими ребрами
  6. Вентилятор (крыльчатка)
  7. Кожух, алюминиевый сплав - силумин
  1. Клеммная панель
  2. Статор - медные обмотки, электротехническая сталь
  3. Шпонка
  4. Манжета
  5. Кабельный ввод
  6. Клеммная коробка (борно)
  7. Стопорное кольцо

Ремонт, испытания, профилактика, гарантия

Три сервисных цеха по испытаниям и ремонту асинхронных трехфазных двигателей и мотор-редукторов - Харьков, Киев, Днепр. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест.

Срок службы электродвигателя АИР 90 LB8 увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
