Высоковольтные электродвигатели
Высоковольтные электродвигатели
Высоковольтные электродвигатели – условный тип асинхронных электрических машин, к которому относят электродвигатели с напряжением питания 3 кВ, 6 кВ, 10 кВ и 6300В, 6кВ и 6600В и др.
Отличаются ощутимо низким уровнем шума, относительно низкими расходами по эксплуатации и длительным сроком службы.Двигатели с высоким напряжением питания выпускаются с целью снижения силы тока, протекающего в обмотках электрической машины и уменьшения минимального диаметра сечения обмотки.
Основные типы
Высоковольтные электродвигатели 6 кВ подразделяются на взрывозащищенные и общепромышленные, которые в свою очередь бывают: закрытые обдуваемые, защищенные, закрытые продуваемые и герметически закрытые.
| Типы высоковольтного электродвигателя 6 кВ | Класс защиты | Маркировка |
| Взрывозащищенные | IP55 | 1ВАО-450, 1ВАО-560, 1ВАО-630, ВАОВ4, ВАО4К |
| Общепромышленные | IP23 | А4, А113, А13, АД, АК4, ДАВ, ДВАН, АРМ, АРМС |
| IP54 | ДАЗО4, ДАЗО, А113, АО4, АОМ, АОК2 и АОК4 | |
| IP44 | АДЧР, АОД, АРД, АВСМ5, 4АЗД, АОК2 и АОК4, АЗМ, АЗМС |
Технические характеристики высоковольтных двигателей 6кВ:
- ДАЗО4-400Х-4. Высота оси вращения 400, 450 и 560 мм. Мощность высоковольтных двигателей 200-2000 кВт, частота 500-1500 об/мин. Напряжение сети 3000В и 6000В, 6кВ частота 50Гц. Направление вращения и правое, и левое
- А4-355L-4. Высота оси вращения 355, 400 и 450 мм. Мощность 200-2000 кВт. Частота вращения 500-1500 об/мин. Напряжение 3000В, 6000В и 10000В, 6кВ. Обмотка ротора двигателя А4 литая алюминиевая или медная. Окружающая среда не должна содержать взрывоопасных газов и агрессивных смесей
- АЗМ, АРМ, АЗМС и АРМС. Двигатели АЗМ и АРМ - быстроходные, асинхронные с короткозамкнутым ротором, на подшипниках качения. АЗМС и АРМС - на подшипниках скольжения. Высота оси 355-800. Мощность 315-8000 кВт. Частота вращения 3000 об/мин. Напряжение 3000В, 6000В (6кВ) и 10000В. Двигатели имеют один конец вала, вращение правое
Преимущества ДАЗО4-400Х-4 и А4-355L-4
Высоковольтные электродвигатели ДАЗО и А4 6кВ изготовлены в соответствии со стандартами Международной Электротехнической Комиссии (МЭК). Обмотка статора производится с технологией «вакуум-нагнетательной пропитки HPI».
Модернизирована конструкция вентиляторов, короткозамкнутый ротор выполнен в литой обмотке.
Производители высоковольтных электродвигателей
В России сосредоточены основные производственные мощности высоковольтных двигателей 6 кВ:
- «Баранчинский электромеханический завод»
- «Сафоновский электромашиностроительный завод»
- НП ЗАО «Электромаш», ОАО НПО «ЭЛСИБ»
- ООО «НПО «Ленинградский Электромашиностроительный Завод»
Доступны для покупки только в виде неликвидов.
В Украине данный вид оборудования выпускает ОАО «ПЭМЗ им К. Маркса» (не работает с 2014 года), АО «Завод Крупных Электрических Машин»
Также набирают популярность высоковольтные электромоторы китайского производства.
Справочные материалы
Габаритные размеры электродвигателей ДАЗО
| Двигатели 6 кВ | Число полюсов |
b10 | b11 | b30 | b31 | d | l10 | l11 | l30 | l31 | l34 | h | h5 | h31 | h34 |
| ДАЗО4-400XK | 4, 6 | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 |
| ДАЗО4-400X | 4, 6, 8 | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 |
| ДАЗО4-400Y | 4, 6, 8, 10 | 800 | 940 | 1320 | 710 | 100 | 1000 | 1240 | 1875 | 200 | 840 | 400 | 106 | 1270 | 100 |
| ДАЗО4-450X | 4, 6, 8, 10, 12 | 900 | 1040 | 1420 | 760 | 110 | 900 | 1190 | 1825 | 224 | 790 | 450 | 116 | 1475 | 205 |
| ДАЗО4-450Y | 4, 6, 8, 10, 12 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1925 | 224 | 890 | 450 | 116 | 1475 | 205 |
| ДАЗО4-450YK | 8 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1925 | 224 | 890 | 450 | 116 | 1475 | 205 |

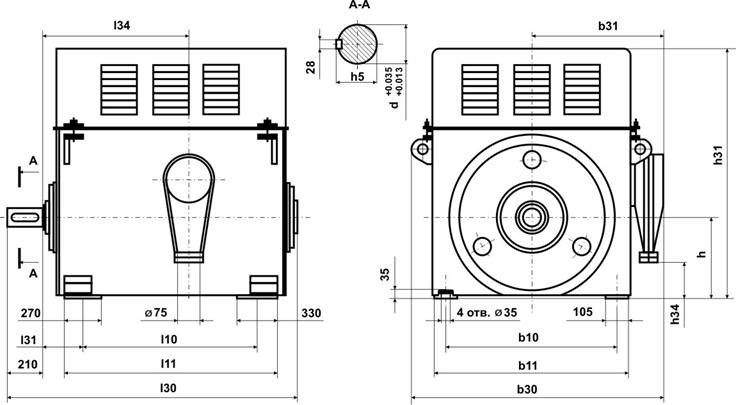

Габаритные размеры электродвигателей А4
| Высоковольтный электродвигатель 6 кВ |
Число полюсов |
b10 | b11 | b30 | b31 | d | l10 | l11 | l30 | l31 | l34 | h | h5 | h31 | h34 |
| А4-400XK | 4, 6 | 800 | 940 | 1320 | 720 | 100 | 900 | 1140 | 1550 | 200 | 740 | 400 | 106 | 1300 | 100 |
| А4-400X | 4, 6, 8, 10 | 800 | 940 | 1320 | 720 | 100 | 900 | 1140 | 1550 | 200 | 740 | 400 | 106 | 1300 | 100 |
| А4-400Y | 4, 6, 8, 10 | 800 | 940 | 1320 | 720 | 100 | 1000 | 1240 | 1650 | 200 | 840 | 400 | 106 | 1300 | 100 |
| А4-450X | 4, 6, 8, 10, 12 | 900 | 1040 | 1420 | 760 | 110 | 900 | 1190 | 1600 | 224 | 790 | 450 | 116 | 1410 | 205 |
| А4-450Y | 4, 6, 8, 10, 12 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1700 | 224 | 890 | 450 | 116 | 1410 | 205 |
| А4-450YK | 8 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1700 | 224 | 890 | 450 | 116 | 1410 | 205 |
| А4-450YD | 10 | 900 | 1040 | 1420 | 760 | 110 | 1000 | 1290 | 1700 | 224 | 890 | 450 | 116 | 1410 | 205 |
Цены в Украине. Особенности рынка
Цены на высоковольтные электродвигатели 6 кв привязаны к иностранной валюте, так как украинские предприятия приостановили их выпуск. ЗКЭМ выпускает, но медленно и в малых объемах.
Рынок Украины в основном представлен новыми китайскими двигателями и российскими складского хранения.
СЛЭМЗ поможет купить профессионально подготовленный российский неликвид, а также отремонтировать ваш собственный двигатель. Профессиональный штат и высокотехнологичный цех Слобожанского завода позволяют восстанавливать высоковольтные электродвигатели до безупречного технического состояния.
Звоните, специалисты СЛЭМЗ экспертно ответят на все вопросы!
