Взрывозащищенные электродвигатели АИМ


Испытания перед отправкой
Электродвигатель АИММ 100 L2 и АИМ100L2 - 5,5/3000
Испытания перед отправкой
Электродвигатель АИММ 100 L4 и АИМ100L4 - 4/1500
Испытания перед отправкой
Электродвигатель АИММ 100 L6 и АИМ100L6 - 2,2/1000
Испытания перед отправкой
Электродвигатель АИММ 100 S2 и АИМ100S2 - 4/3000
Испытания перед отправкой
Электродвигатель АИММ 100 S4 и АИМ100S4 - 4/1500
Испытания перед отправкой
Электродвигатель АИММ 112 MA6 и АИМ112MA6 - 3/1000
Испытания перед отправкой
Электродвигатель АИММ 112 М2 и АИМ112М2 - 7,5/3000
Испытания перед отправкой
Электродвигатель АИММ 112 М4 и АИМ112М4 - 5,5/1500
Испытания перед отправкой
Электродвигатель АИММ 112 МА8 и АИМ112МА8 - 3/750
Испытания перед отправкой
Электродвигатель АИММ 112 МВ6 и АИМ112МВ6 - 4/1000
Испытания перед отправкой
Электродвигатель АИММ 112 МВ8 и АИМ112МВ8 - 4/750
Испытания перед отправкой
Электродвигатель АИММ 132 M6 и АИМ132М6 - 7,5/1000
Испытания перед отправкой
Электродвигатель АИММ 132 S4 и АИМ132S4 - 7,5/1500
Испытания перед отправкой
Электродвигатель АИММ 132 S6 и АИМ132S6 - 5,5/1000
Испытания перед отправкой
Электродвигатель АИММ 132 S8 и АИМ132S8 - 4/750
Испытания перед отправкой
Электродвигатель АИММ 132 М2 и АИМ132М2 - 11/3000
Испытания перед отправкой
Электродвигатель АИММ 132 М4 и АИМ132М4 - 11/1500
Испытания перед отправкой
Электродвигатель АИММ 132 М8 и АИМ132М8 - 5,5/750
Испытания перед отправкой
Электродвигатель АИММ 160 S2 и АИМ160S2 - 15/3000
Испытания перед отправкой
Электродвигатель АИММ 160 S4 и АИМ160S4 - 15/1500
Показано с 1 по 20 из 64 (всего 4 страниц)
Взрывозащищенные электродвигатели АИМ

Асинхронные взрывозащищенные электродвигатели АИМ — китайские взрывобезопасного исполнения электромоторы со встроенной температурной защитой и естественным охлаждением. Взрывозащита - 1ExdIIBT4. Аналоги - украинский взрывобезопасный двигатель АИММ, АИМУ, АИУ, АИМР. Предназначены для привода стационарных машин и наружных установок во взрывоопасных зонах 1 и 2 класса с возможным образованием паро- и газовоздушных взрывоопасных смесей категории IIA и IIB группы Т4 по ГОСТ 60079-2011. Климатическое исполнение - УХЛ1. Производятся в габаритах от 80 до 355. Мощность 0,75 - 315 кВт. Номинальная скорость вращения 750-3000 об/мин. Монтажное исполнение - на лапах, с фланцем, комбинированное. Подключение - звезда/треугольник. Напряжение - 200/380/660 В.

Каталог взрывозащищенных двигателей АИМ

Таблица подбора по мощности и оборотам электродвигателей
кВт 3000 об/мин 1500 об/мин 1000 об/мин 750 об/мин
0,75     АИМ 80 А6
1,1   АИМ 80 А4 АИМ 80 В6
1,5 АИМ 80 А2 АИМ 80 В4 АИМ 90 L6
2,2 АИМ 80 В2 АИМ 90 L4 АИМ 100 L6
3 АИМ 90 L2 АИМ 100 S4 АИМ 112 MА6
4 АИМ 100 S2 АИМ 100 L4 АИМ 112 MВ6 АИМ 132 S8
5,5 АИМ 100 L2 АИМ 112 M4 АИМ 132 S6 АИМ 132 М8
7,5 АИМ 112 M2 АИМ 132 S4 АИМ 132 М6 АИМ 160 S8
11 АИМ 132 М2 АИМ 132 М4 АИМ 160 S6 АИМ 160 М8
15 АИМ 160 S2 АИМ 160 S4 АИМ 160 М6 АИМ 180 М8
18,5 АИМ 160 М2 АИМ 160 М4 АИМ 180 М6 АИМ 200 М8
22 АИМ 180 S2 АИМ 180 S4 АИМ 200 М6 АИМ 200 L8
30 АИМ 180 М2 АИМ 180 М4 АИМ 200 L6 АИМ 225 М8
37 АИМ 200 М2 АИМ 200 М4 АИМ 225 М6 АИМ 250 S8
45 АИМ 200 L2 АИМ 200 L4 АИМ 250 S6 АИМ 250 М8
55 АИМ 225 М2 АИМ 225 М4 АИМ 250 М6 АИМ 280 S8
75 АИМ 250 S2 АИМ 250 S4 АИМ 280 S6 АИМ 280 М8
90 АИМ 250 M2 АИМ 250 M4 АИМ 280 М6 АИМ 315 S8
110 АИМ 280 S2 АИМ 280 S4 АИМ 315 S6 АИМ 315 М8
132 АИМ 280 M2 АИМ 280 M4 АИМ 315 М6 АИМ 355 SMA8
160 АИМ 315 S2 АИМ 315 S4 АИМ 355 S6 АИМ 355 МВ8
200 АИМ 315 М2 АИМ 315 М4 АИМ 355 М6
250 АИМ 355 S2 АИМ 355 S4
315 АИМ 355 М2 АИМ 355 М4

Характеристики и особенности

Технические особенности взрывозащищенных двигателей АИМ:

  • Продолжительность работы 20 мин в S2, 60 мин в режиме работы S3
  • Класс нагревостойкости изоляции “F” по ГОСТ 8865-93
  • Сейсмостойкое исполнение позволяет выдерживать сейсмическое воздействие до 10 баллов (по шкале MSK-64)
  • Два варианта длины сердечника статора (А – короткая, В – длинная)

Расшифровка установочных размеров станины:

  • S - короткая
  • M - средняя
  • L - длинная
  • Отсутствие буквы - единые установочные размеры для статоров (А или В)
  • Два варианта длины сердечника статора (А - короткая, В - длинная)

Основные преимущества двигателей АИМ перед аналогами:

  • Cнижение массы в пределах 25-40% путём оптимизации конструкции
  • Повышенная эксплуатационная надёжность за счёт высокого уровня технологии обмоточно-изолировочных работ

Технические характеристики

Технические характеристики Электродвигатель АИМ взрывозащищенный
Номинальный режим работы

S2 - Номинальный кратковременный режим;

S3 - Повторно-кратковременный номинальный режим

Число полюсов 2, 4, 6, 8, 10
Коэффициент полезного действия (КПД) 70-82%
Коэффициент мощности cos φ 0,72-0,92
Отношение пускового тока к номинальному току (I пуск/I ном) 3,8-7,0
Отношение пускового момента к номинальному моменту (Мпуск/Мном) 2,5-3,5
Отношение максимального момента к номинальному моменту (Мmax/Мном) 2,7-3,4
Отношение минимального момента к номинальному моменту (Мmin/Мном) 2,5-3,3
Скольжение (S) 5-11%
Монтажное исполнение IM1001, IM3001, IM2001

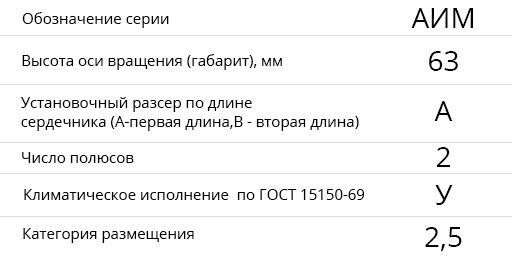

Расшифровка маркировка

Расшифровка маркировки двигателя АИМ

Производители

Двигатели типа АИМ производят китайские заводы. Здесь важно попасть именно на «хороший Китай». У СЛЭМЗ налажен импорт китайских моторов, и мы можем проконсультировать вас по характеристикам и качеству каждой модели со знанием дела.

Покупка электродвигателя АИМДвигатель АИМ

У СЛЭМЗ вы можете купить новый электродвигатель серии АИМ, а также украинские и российские аналоги – АИММ, 3ВР, 4ВР, ВАО, ВА.

Собственный ремонтный цех Слобожанского завода ежедневно принимает оборудование для капитального ремонта, замены деталей, перемотки электродвигателей и т.д. Опытные мастера восстанавливают характеристики б/у оборудования до состояния нового!

Компетентные менеджеры-консультанты оперативно ответят на все вопросы, подберут модель под вашу специфику применения и бюджет.
