Взрывозащищенный электродвигатель 11 кВт
Взрывозащищенный электродвигатель 11 кВт – асинхронный электрический двигатель во взрывобезопасном исполнении мощностью 11 киловатт. Служат приводом для насосов, вентиляторов, дымососов, эксплуатируемых во взрывоопасной среде - шахтах, рудниках, нефте-, газодобывающей, химической промышленности, лакокрасочном производстве. Частота вращения – 3000, 1500, 1000, 750 об/мин. Класс взрывозащиты - 1ExdIIBT4, ExdIIBT4, PB-4B, ExdI, 2ExdllCT5, 2Exdll(H2). Напряжение – 220, 380, 660, 1000 Вольт. Аналог – общепромышленный электродвигатель 11 кВт.
Технические характеристики и каталог
Справочник элекромоторов взрывозащищенного исполнения мощностью 11 киловат серий ВАО, ВАО2, АИМ, АИММ, 4ВР, 3ВР, 2В, ВА, АИУ, ВРП. Каталог и таблицы технических характеристик взрывозащищенных электродвигателей 11 кВт:
- скорость вращения
- номинальный пусковой ток
- габаритные, присоединительные размеры, вес
- монтажные исполнения
- категории взрывоопасной смеси и класс взрывозащиты
- производители и цены

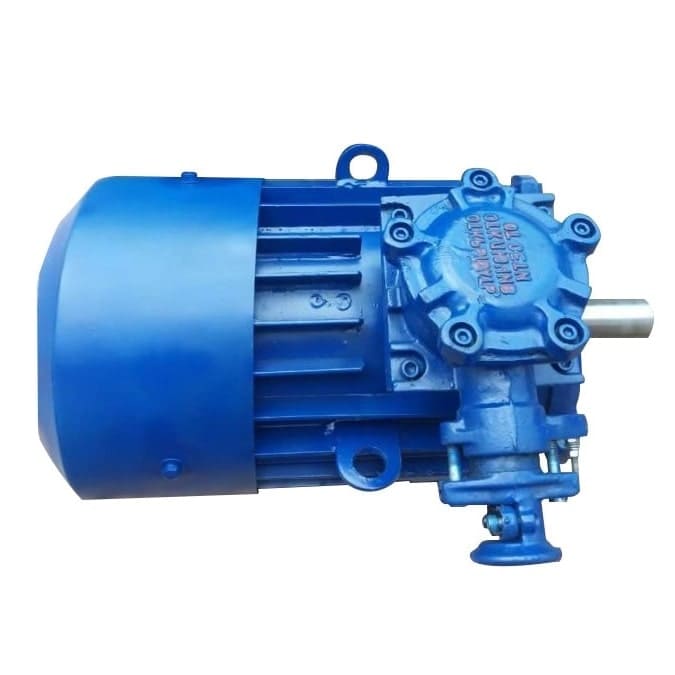

Взрывозащищенный электродвигатель 11 кВт типа ВАО
Взрывозащищенные электродвигатели 11 кВт типа ВАО 51-2, ВАО 52-4, ВАО 61-6, ВАО 62-8. Фактическая мощность – 10 кВт. Класс взрывозащиты - 1ExdllBT4. Предназначены для работы в условиях высокой концентрации пыли, метана, t воспламенения окружающей среды до 185°С, влажность до 97 %. На сегодня в Украине взрывобезопасные электромоторы ВАО мощностью 11 киловатт не производятся, встречаются в виде неликвидов.
|
Параметр |
Технические характеристики взрывозащищенного электродвигателя 11 кВт |
|||
|
ВАО 51-2 |
ВАО 52-4 |
ВАО 61-6 |
ВАО 62-8 |
|
|
Мощность Р, кВт |
10 |
|||
|
Скорость вращения, об/мин |
3000 |
1500 |
1000 |
750 |
|
Кол-во фаз |
3 |
|||
|
n полюсов |
2 |
4 |
6 |
8 |
|
Пусковой ток/номинальный, А |
6,4 |
6,5 |
6 |
|
|
Макс. Крутящий момент/номинальный |
2,2 |
2,6 |
2,2 |
|
|
Вес, кг |
150 |
180 |
200 |
|
|
Габариты, мм |
630х356х480 |
665х356х480 |
660х400х560 |
|

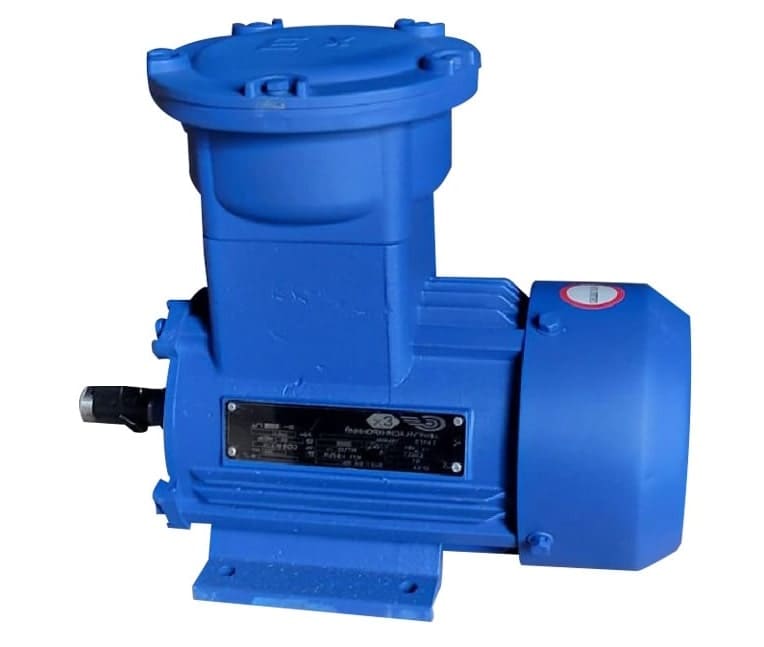

Взрывник мощностью 11 кВт АИМ, АИММ
Взрывозащищенные электродвигатели 11 кВт серии АИММ – украинские искрозащищенные электромоторы производства НКЭМЗ, Новая Каховка. Химическая взрывозащита класса 1exdll464839nt. Монтажное исполнение – с фланцем, на лапах, комбинированное. Климатическое исполнение – У2, У5 (умеренный климат), Т2, Т5 (тропическое исполнение). Китайский аналог взрывозащищенного электродвигателя АИММ 11 кВт – двигатель АИМ.
|
Характеристики |
Взрывозащищенные моторы 11 кВт |
|||
|
АИММ132М2 АИМ132М2 |
АИМ132М4 АИМ132М4 |
АИММ160S6 АИМ160S6 |
АИММ160М8 АИМ160М8 |
|
|
Мощность, кВт |
11 |
|||
|
Частота вращения, об/мин |
3000 |
1500 |
1000 |
750 |
|
Число полюсов |
2 |
4 |
6 |
8 |
|
Коєфф-т мощности |
0,88 |
0,855 |
0,8 |
0,75 |
|
Скольжение, % |
3,2 |
3,8 |
5,0 |
3,3 |
|
Напряжение, В |
380/660 |
|||
|
Вес, кг |
124 |
128 |
140 |
178 |
|
Габаритные размеры, мм |
560х266х495 |
630х296х485 |
700х314х515 |
|
|
КПД, % |
88,5 |
89,7 |
86 |
87 |

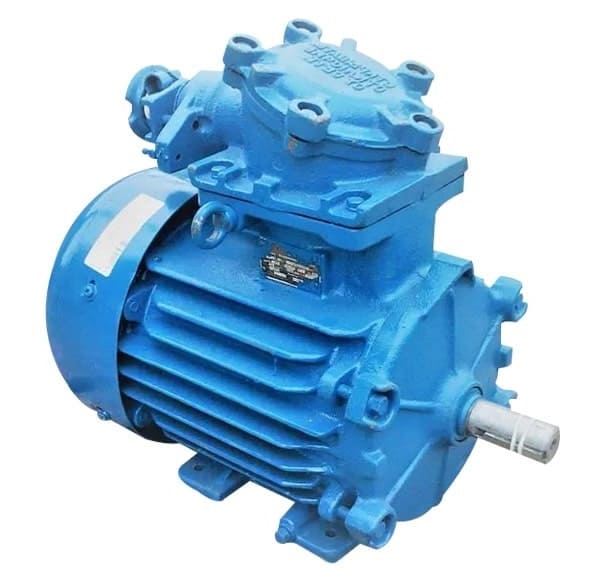

Взрывобезопасный электромотор 11 киловатт 2В, 2ВР, 3В, 3ВР
Рудничный взрывобезопасный электромотор мощностью 11 кВт типа 3В, 3ВР и 2В, 2ВР от 37 кВт до 110 кВт производства “Первомайского электромеханического завода им. К. Маркса”. Нагревостойкость изоляции – F, H. На сегодняшний день завод находится на неподконтрольной Украине территории, взрывозащищенные электрические двигатели 2В, 2ВР на 11 кВт встречаются только в виде складских запасов и бу.
|
Характеристики |
Взрывобезопасный электромотор 11 киловатт 2В, 2ВР, 3В, 3ВР |
|
|
3В132М2 3ВР132М2 |
3В132М4 3ВР132М4 |
|
|
Мощность, кВт |
11 |
|
|
Частота вращения, об/мин |
3000 |
1500 |
|
Скольжение, % |
3,3 |
4,9 |
|
КПД, % |
88 |
87,5 |
|
соsj |
0,9 |
0,87 |
|
Ммакс/Мном |
3,2 |
|
|
Мпуск/Мном |
1,9 |
2,4 |
|
Iпуск Iном |
6,5 |
6,7 |
|
Масса, кг |
113 |
118 |

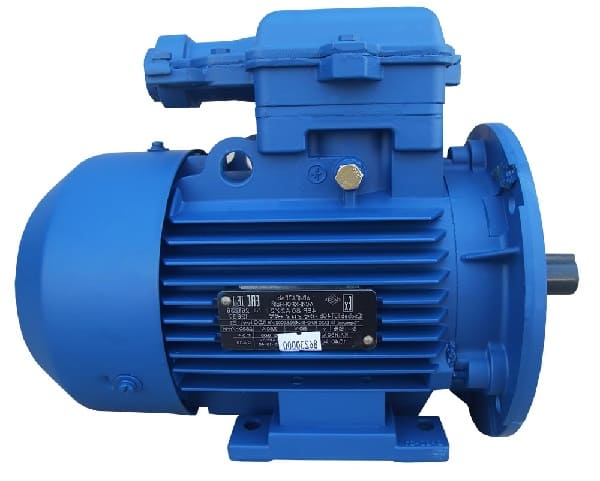

Взрывозащищенный двигатель 11кВт 4ВР
Асинхронный взрывозащищеный двигатель мощностью от 0,37кВт до 11кВт серии 4ВР производится могилевским заводом “Электродвигатель” в габаритах от 63 до 132 мм. Степень искрозащиты - 1ExdIIBT4, 1ExdeIIBT4. Охлаждение - ICA0141 согласно ГОСТ 20459-87. На сегодняшний день импорт взрывозащищенных электродвигателей 11 кВт 4ВР не осуществляется.
|
Технические данные |
Взрывозащищенный электродвигатель 11кВт серии 4ВР |
|
|
4ВР132М2 |
4ВР132М4 |
|
|
Кол-во оборотов в минуту |
3000 |
1500 |
|
Число полюсов |
2 |
4 |
|
КПД, % |
87,5 |
|
|
cos φ |
0,88 |
0,79 |
|
Іп/Ін |
7,5 |
7,5 |
|
Мп/Мн |
1,6 |
2,4 |
|
Mmax/Mн |
2,2 |
2,9 |
|
Mmin/Мн |
1,2 |
2,2 |
|
Степень защиты |
IP54 |
|
|
Класс изоляции обмоток |
F |
|
|
Режим работы |
S1 |
|
|
Вес, кг |
60,4 |
66,3 |

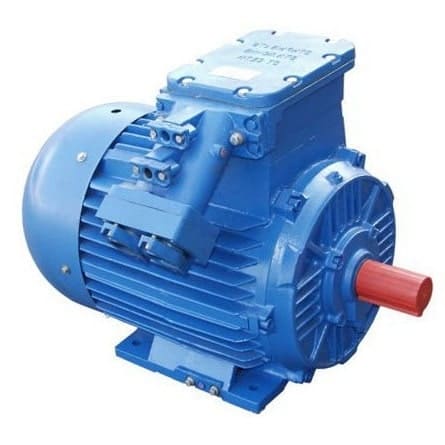

Электрические двигатели 11 кВт взрывобезопасного исполнения ВА
ВА – серия трехфазных искробезопасных электродвигателей 11 кВт изготавливаются ОАО “Eldin”. Класс взрывозащиты 1ExdIIBT4х для работы с взрывоопасными смесями категорий IIA, IIB, и усиленная взрывонадежность 2 ExdIICT4 для смесей класса IIС. Подключение искрозащищенного 11-киловатоного электродвигателя ВА – звезда/треугольник.
|
ТТХ |
Искрозащищенный электрический двигатель 11 кВт типа ВА |
|||
|
ВА132М2 |
ВА132М4 |
BA160S6 |
ВА160М8 |
|
|
Мощность, кВт |
11 |
|||
|
Об/мин |
3000 |
1500 |
1000 |
750 |
|
КПД, % |
88 |
88,5 |
87 |
86 |
|
соsj |
0,9 |
0,85 |
0,81 |
0,73 |
|
In, А |
21,1 |
22,2 |
23,7 |
26,6 |
|
Un, Нм |
36,1 |
72,7 |
108 |
145 |
|
Мп/Un |
1,8 |
2,3 |
1,8 |
1,6 |
|
Iпуск /In |
7,5 |
7,5 |
6,5 |
5 |
|
Mvf/M |
2,8 |
3,2 |
2,7 |
2,2 |
|
Вес, кг |
95 |
102 |
175 |
195 |
Взрывобезопасный электрический мотор 11 кВт АИУ
АИУ – рудничные взрывобезопасные электрические моторы 11 кВт производства НКЭМЗ, Украина. Тип ротора – короткозамкнутый. Предназначены для эксплуатации на открытом пространстве и в помещениях, класс взрывоопасных смесей I, IIA, IIB, IIC по температуре воспламенения категории Т4, Т5. Взрывобезопасные электромоторы 11 кВт АИУ, 2АИУ, ВАИУ подключаются к сети переменного тока частотой 50-60 Гц, напряжение питания – 380/660/1140в.
|
Технические параметры |
Взрывник мощностью 11 кВт АИУ |
|||
|
АИУ132М2 |
АИУ132М4 |
АИУ160S6 |
АИУ160М8 |
|
|
Р, кВт |
11 |
|||
|
Об. мин |
3000 |
1500 |
1000 |
750 |
|
Скольжение, % |
3,2 |
3,8 |
3,4 |
3,3 |
|
КПД, % |
88,5 |
89,7 |
88,5 |
87 |
|
cosφ |
0,88 |
0,855 |
0,86 |
0,75 |
|
Ток номинальный, А |
21/12,4 |
22/12,5 |
22/12,6 |
26/14,7 |
|
Mmax /Mno m |
3,1 |
3,1 |
2,9 |
|
|
Ms /Mnom |
2,0 |
2,4 |
2,0 |
|
|
Mmin /Mno m |
1,3 |
1,3 |
1,2 |
|
|
Is /Inom |
6,5 |
6,5 |
6,5 |
5,6 |
|
Масса, кг |
113,4 |
118 |
174 |
169 |
Цена взрывозащищенного двигателя 11 кВт
Цена взрывозащищенного электродвигателя 11 кВт в Украине зависит от модели, типа, комплектующих. ВРП, ВА – самые дорогие и редкие, не завозятся в Украину, как и 4ВР. Взрывобезопасные электромоторы 11кВт серии АИМ, АИММ – самые доступные и недорогие на сегодня. На мощностях нашего предприятия Вы можете осуществить капитальный ремонт взрывозащищенного электродвигателя 11 киловатт:
- перемотка ротора/статора, пропитка лаком
- замена подшипников, сальников
- центровка, балансировка
- реставрация подшипниковых щитов, корпуса, посадочных мест под подшипники
- диагностика, испытания
Таблица сравнения цен взрывозащищенных двигателей мощностью 11 кВт. Для актуализации цены и наличия свяжитесь с менеджером.
|
Маркировка взрывозащищенного двигателя 11 кВт |
Цена взрывобезопасного электродвигателя, грн |
|
АИММ 132М2 |
9720,00 |
|
АИММ 132М4 |
10470,00 |
|
AИMM 160S6 |
13920,00 |
|
АИММ 160М8 |
17310,00 |
|
АИУ132М2 |
По запросу |
|
АИУ 132М4 |
|
|
АИУ 160S6 |
|
|
АИУ 160М8 |
|
|
ВА 132М2 |
|
|
ВА 132М4 |
|
|
BA 160S6 |
|
|
ВА 160М8 |
|
|
3В 132М2 |
|
|
3В 132М4 |
|
|
ВАО 51-2 |
|
|
ВАО 51-4 |
|
|
ВАО 61-6 |
|
|
ВАО 62-8 |

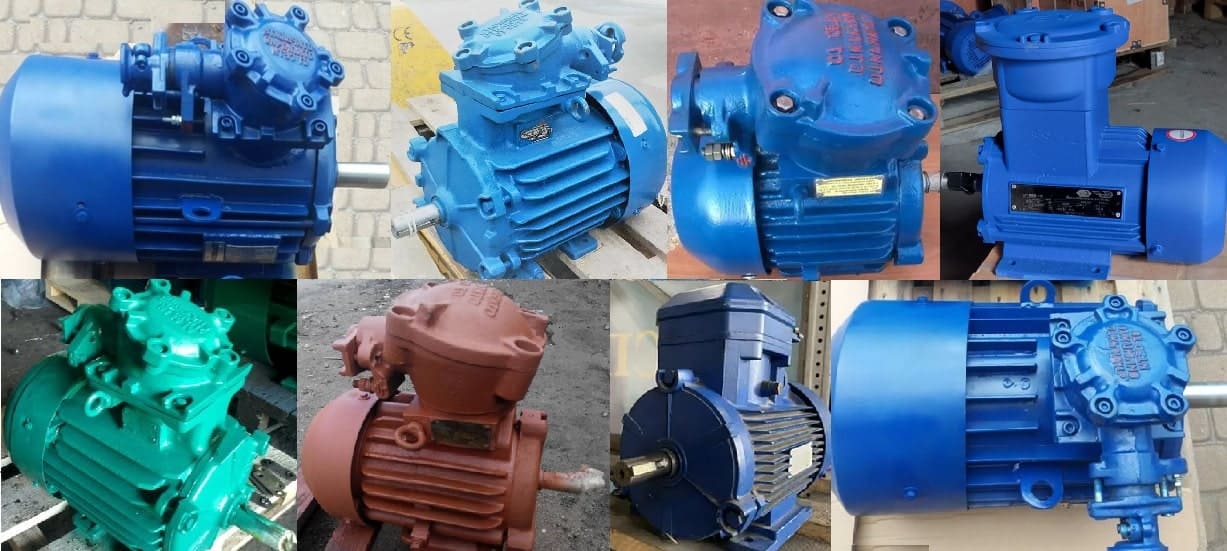

Купить двигатель 11 кВт взрывобезопасного исполнения
У нас Вы сможете подобрать и купить взрывозащищенный электродвигатель 11 кВт – АИМ, АИММ, ВА, ВАО, 2В, ВА, АИУ, ЭДКОФ, 3В, 3ВР, ВРП. Оплата разными способами – с НДС, на ФОП. Доставка удобным перевозчиком в города Украины, экспорт за рубеж. Взрывобезопасные двигатели мощностью 11 киловатт с официальной гарантией и паспортом, сертификатом качества (по запросу), проходят обязательную проверку ОТК, испытания.
