Електродвигун МТН 311-6 (MTF 311-6)
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | МТН 311-6 |
| Тип: | С фазным ротором |
| Розташування: | Харьков, Днепр, Украина |
| Напруга мережі: | 220/380В |
| Потужність: | 11 кВт |
| Частота обертів: | 1000 об/мин |
| Габарити (ДхШхВ): | 76×35×48 см |
| Вага: | 210 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |

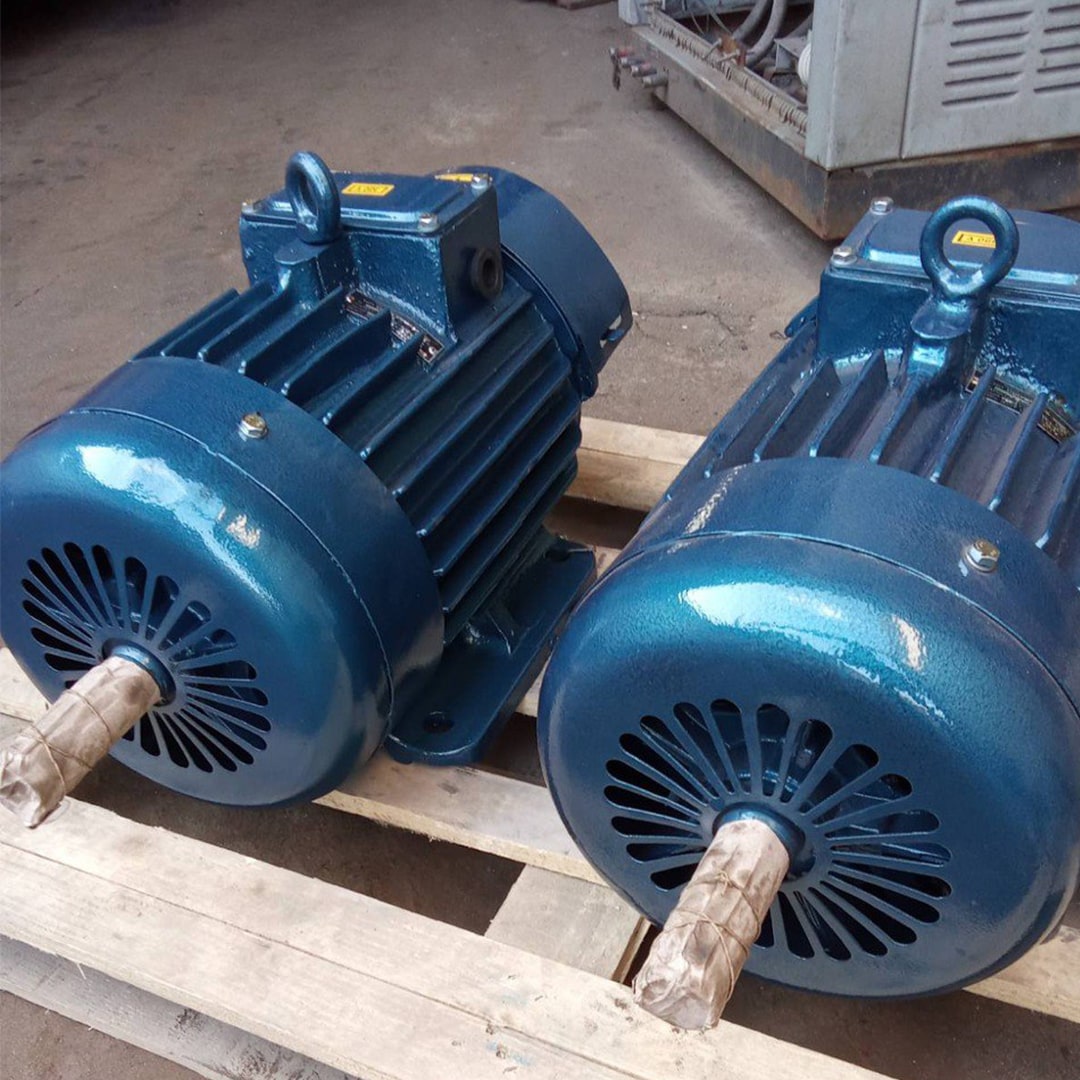

Електродвигуни МТН 311-6 та MTF 311-6 - кранові асинхронні двигуни 11 кВт із фазним ротором. Характеристики живлення – трифазна мережа змінного струму 50 Гц, напругою 220/380В. Частота обертання – 950 об/хв, ступінь захисту від вологи та пилу – IP 54. Підходить для повторно-короткочасного режиму роботи з частими пусками та високими моментами. Температурний діапазон від -40 до +50°C. МТН 311-6 та аналоги MTF 311-6, DMTH 311-6, DMTF 311-6 застосовуються для переміщення кранових візків по рейках або прогонових балках, повороту вежі/стріли, в механізмах підйому та транспортування.
Аналоги залежно від класу термостійкості ізоляції обмоток фазного двигуна 11кВт 950об/хв:
- МТВ 311-6 – клас В до 130°C;
- MTF 311-6 - клас F до 150 ° C;
- МТН 311-6 – клас Н до 180°C.
Технічні характеристики електродвигунів МТН 311-6 та MTF 311-6
| Характеристики | Електродвигун із фазним ротором | |||
| MTH 311-6 | MTF 311-6 | МТВ 311-6 | DMTF 311-6 | |
| Потужність, кВт | 11 | |||
| Частота обертання, об/хв | 950 | |||
| Струм статора, А (380В) | 25,4 | |||
| Струм ротора, А | 41 | |||
| ККД, % | 83,0 | |||
| Cos φ | 0,79 | |||
| Напруга між кільцями ротора, | 170 | |||
| Крутний момент, Нм | 310 | |||
| Момент інерції, Нм | 0,304 | |||
| Клас ізоляції | 180°C | 150°C | 130°C | 150°C |
| Режим роботи | S3 | |||
| Кліматичне виконання | У1, У2, УХЛ | |||
| вага, кг | 215 | |||

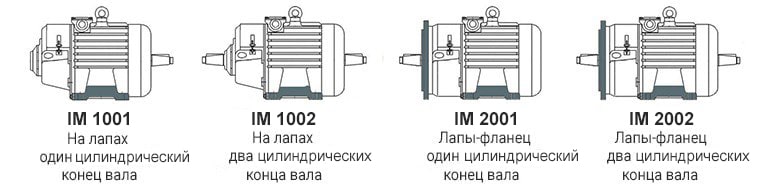

Монтажні виконання
Форма валу двигуна МТН 311-6 (MTF 311-6) - циліндрична . Виробляються способом монтажу на лапах для горизонтальної установки, з фланцем для горизонтального, вертикального монтажу. У конструктивних виконаннях IM1001, IM2001 – один робочий кінець валу, розташований з боку вентилятора. Виконання IM1002, IM2002 – з двома виходами валів. Важливо, загальне навантаження двох валів має перевищувати номінальний коефіцієнт навантаження двигуна МТН 311-6.
Аналоги фазного двигуна МТН 311-6:
- MTF 311-6 та МТВ 311-6;
- DMTH 311-6 та DMTF 311-6;
- МТНУ 311-6;
- 5МТН 311-6 та 5МТМ 311-6;
- 4МТН 311-6 та 4МТМ 311-6;
- 4MTF 311-6 та 5MTF 311-6;
- МТКН 311-6 з короткозамкненим ротором.
За спецзамовленням можливе виготовлення та комплектація кранового електродвигуна МТН 311-6, MTF 311-6 з електричним гальмом, гальмівною муфтою, колодковим крановим гальмом ТКГ, двошвидкісного, тришвидкісного, з перехідними плитами, шківами, ланцюговими/ременними.
Підшипники, мастило, щітки

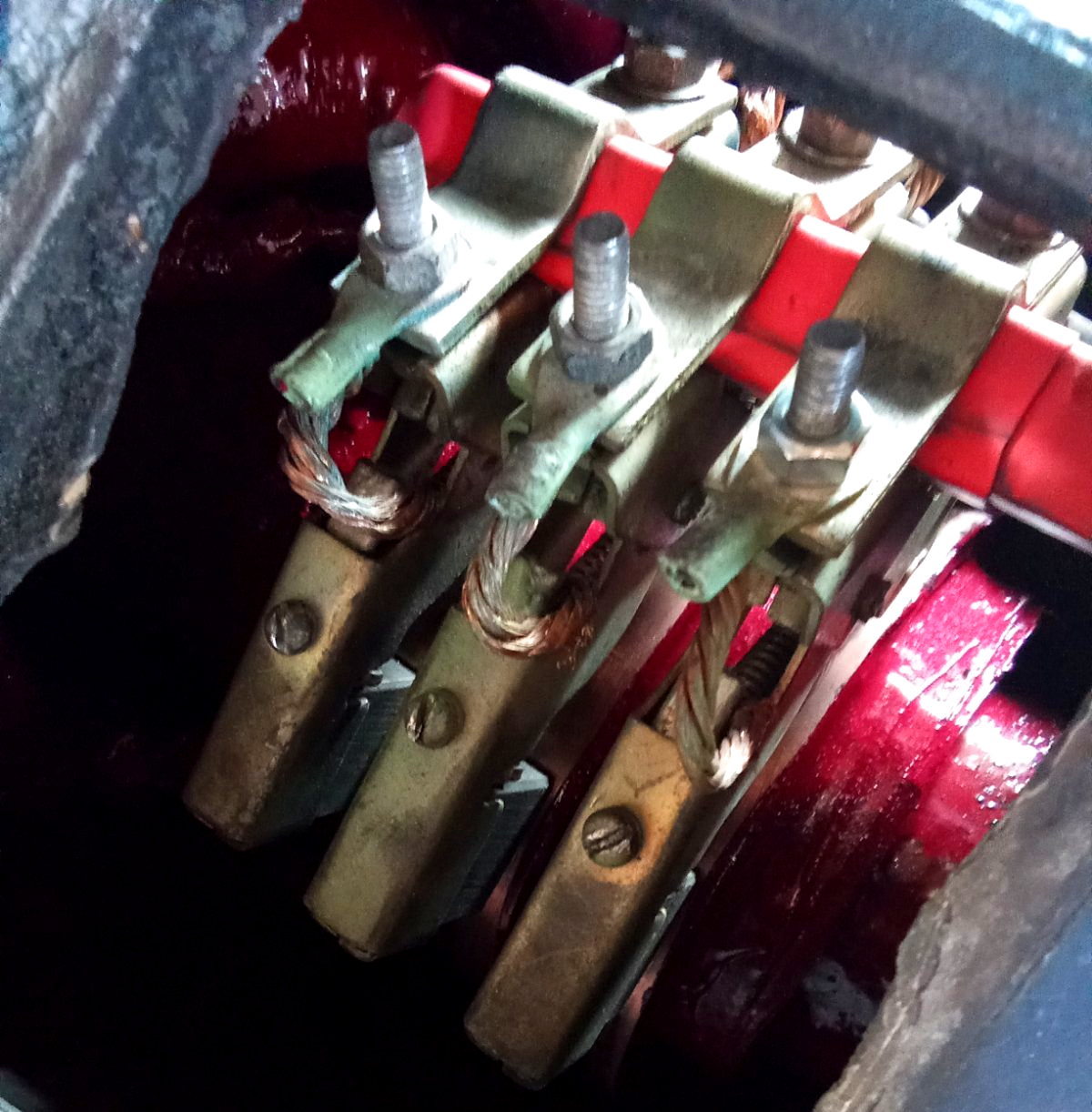

Пристрій двигуна MTH 311-6: ротор, статор, кожух, вентилятор, підшипникові та щітково-контактні вузли, коробка виводів. Щітковий вузол двигунів з фазним ротором складається з контактних кілець та щіткотримачів з металографітовими щітками. До пускової апаратури підключають фазну обмотку за допомогою пружних щіток та кілець, болтів щіткотримачів через сальникові вводи. На двигуні встановлюють радіальні кулькові підшипники. Конструкція ел двигуна МТН 311-6 (MTF 311-6) дозволяє без розбирання підшипникового вузла додавати/видаляти мастило через канали в щитах та кришках. Експлуатаційні характеристики двигуна MTH311-6 вказані у таблиці.
| Параметр | Двигун МТН 311-6 | |||
| Розміри металографітових щіток | 12,5 32 40 мм, 6 шт | |||
| Сила притиску щіток, кг | 1,1-1,6 | |||
| Вимоги до мастила підшипникових вузлів | УНІОЛ 2М/1, 0,2 л | |||
| Рекомендовані марки підшипників | Передній ВО-60314Ш, 70×150×35 мм | |||
| Задній ВО-60314Ш, 70×150×35 мм | ||||
Габаритні розміри та креслення ел двигунів МТН 311-6
На кресленні розмірів кранового електродвигуна МТН 311-6 та MTF 311-6 вказані розміри для виконань на лапах з одним кінцем валу, фланцевий з двома робочими кінцями валу. Діаметр валу, висота валу зі шпонкою, довжина мотора, торець фланця, отвори посадки, ширина, відстань по кріпленнях - в таблиці.
| Електродвигун МТН 311-6 | габаритні розміри | Фланцевий | Установочно-приєднувальні розміри | Кінці валів | |||||||||||||||||||||||
| L33 | h31 | b11 | d24 | d22 | d25 | h10 | d10 | h | L30 | L28 | L21 | b10 | L10 | d1 | h5 | L1 | b1 | h1 | |||||||||
| IM1001, IM1002 | 885 | 480 | 350 | - | 21,5 | 24 | 180 | 795 | - | 280 | 260 | 50 | 53,5 | 110 | 14 | 9 | |||||||||||
| IM2001, IM2002 | 906 | 350 | 18 | 250 | 72,5 | 18 | |||||||||||||||||||||
Вартість МТН 311-6 та аналогів MTF, МТВ
В Україні кранові електродвигуни представлені ринком неліквідів, бу та китайськими аналогами. Вартість двигуна MTH 311-6 змінюється від конструктивного виконання та якості комплектуючих. Ціна двигуна МТН 311-6 та аналогів MTF 311-6, МТВ 311-6 вказана в таблиці.
| Фазний крановий електродвигун | Ціна, грн |
| МТН 311-6 | 30000 |
| MTF 311-6 | 29800 |
| MTВ 311-6 | 29000 |
| DMTH 311-6, DMTF 311-6 | 31250 |
| БУ МТН 311-6 | 22140 |
Розшифровка маркування MTH/F 311-6у1
- MT - серія кранового двигуна;
- H (F, В) – клас нагрівостійкість ізоляції обмотки;
- 3 - габарит, діаметр листів статора;
- 1 - порядковий номер серії;
- 1 - довжина сердечника статора;
- 6 - кількість полюсів;
- У1 - кліматичне виконання;
- 1 - категорія розміщення (ГОСТ 15150-69).
Купити кранові електродвигуни МТН 311-6
Купити крановий електродвигун MTH 311-6 (MTF 311-6) з фазним ротором для приводу підйомного та вантажного обладнання: мостових, козлових, баштових кранів, вантажних візків, електричних, шахтних, монтажних, скріперних, тягових ТЛ-8Б, ТЛ-10М, ТЛ-15М, металургійних ЛПК-1-2, ЛАК-3,5, гідравлічних лебідок, електроталей, тельферів, навантажувачів. Слобожанський завод реалізує двигуни МТН 311-6 лише після перевірок та випробувань на стендах, з укладанням ВТК, паспортом, гарантією. Для покупки двигуна МТН 11кВт 1000об/хв запропонуємо аналоги MTF 311-6, МТВ 311-6, виконаємо ремонт, перемотування, заміну підшипників, мідних контактних кілець, металографітових щіток.
