Крановий електродвигун МТН 311-8 – 7,5 кВт 700 об/хв
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | МТН 311-8 |
| Тип: | С фазным ротором |
| Розташування: | Харьков, Днепр, Украина |
| Напруга мережі: | 220/380В |
| Потужність: | 15 |
| Частота обертів: | 700 об/мин |
| Габарити (ДхШхВ): | 79×35×48 см |
| Вага: | 210 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |

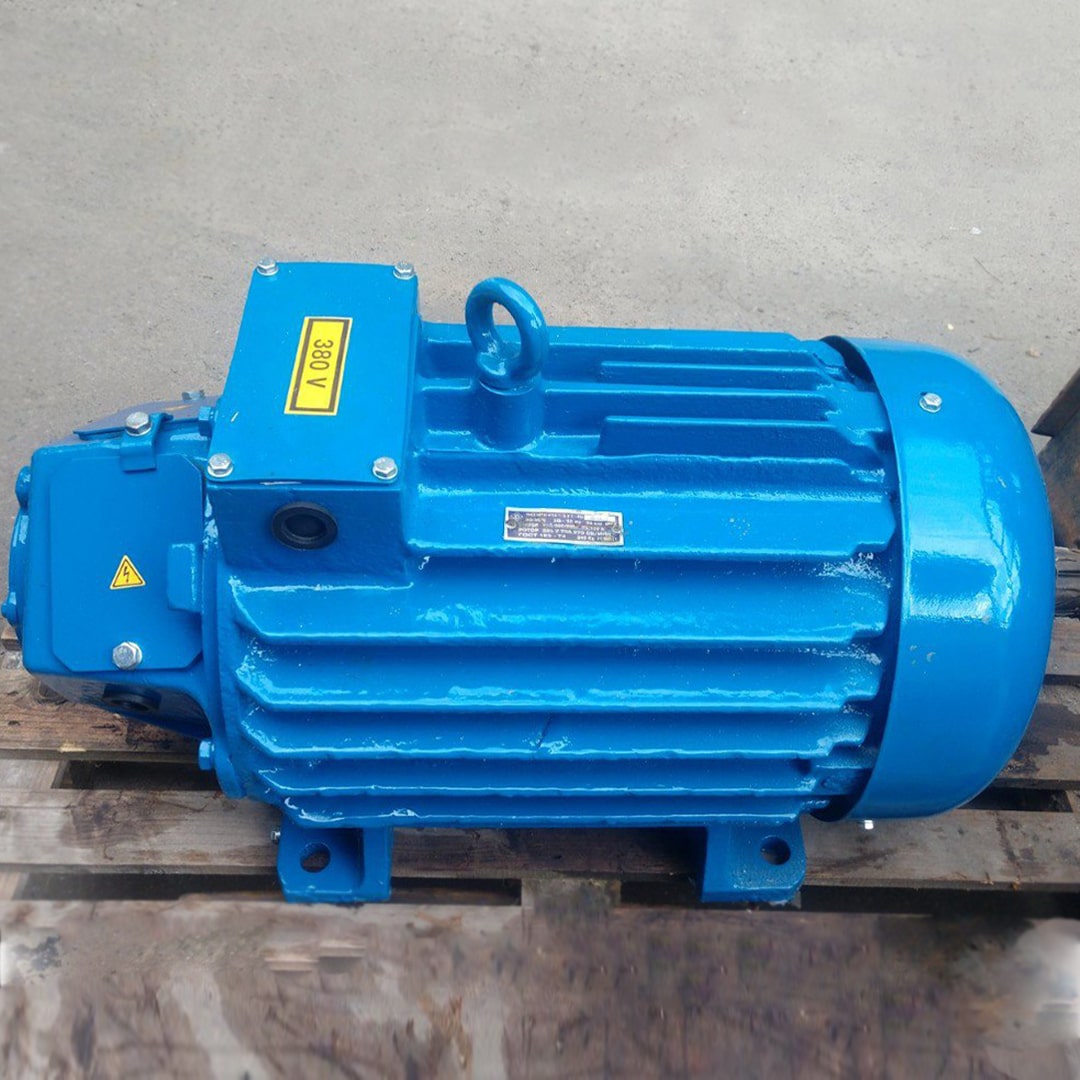

Крановий електродвигун МТН 311-8 - трифазний асинхронний двигун із фазним ротором для підйомно-транспортних механізмів. Номінальна потужність – 7,5 кВт, частота обертання валу – 700 об/хв, підключення 220/380/660В, частота 50Гц, кількість вивідних кінців 3, 6. Тривалість включення до 40%, режим роботи S3 – повторно-короткочасний з частими пусками температура навколишнього середовища від -40 до +50°C. Двигун МТН 311-8, MTF 311-8 стає в механізмах підйому та транспортування - тельфери, ліфти, лебідки, фунікулери, козлові, мостові крани, металургійна промисловість. Аналоги в залежності від класу термостійкості ізоляції обмоток фазного двигуна 7,5 кВт 700об/хв:
- МТВ 311-8 – клас В до 130°C;
- MTF 311-8 - клас F до 150 ° C;
- МТН 311-8 – клас Н до 180°C.
Технічні характеристики кранових двигунів МТН 311-8 та МTF 311-8
У таблиці технічних та експлуатаційних параметрів двигунів з фазним ротором МТН311-8 вказано фактичну кількість оборотів валу ротора, напруга, момент інерції, номінальні струми статора, ротора, параметри підшипників, об'єм мастила, розміри, сила притиску/натискання щіт графіту.
Згідно з паспортом, експлуатація двигуна MTF 311-8 повинна виконуватися у вибухобезпечному навколишньому середовищі на висоті до 1000 м над рівнем моря. За відсутності пари, їдких газів, струмовідного пилу. Запиленість трохи більше 100 мг/м 3 .
| Характеристики | Електродвигун із фазним ротором | |||
| МТН 311-8 | MTF 311-8 | МТВ 311-8 | DMTF 311-8 | |
| Потужність, кВт | 7,5 | |||
| Частота обертання, об/хв | 700 | |||
| Номінальний струм статора, А (380В) | 21 | |||
| Номінальний струм ротора, А | 21 | |||
| ККД, % | 78,5 | |||
| Cos ф | 0,69 | |||
| Напруга між кільцями ротора, | 240 | |||
| Момент макс, Нм | 287 | |||
| Момент інерції, Нм | 0,302 | |||
| Клас ізоляції, до | 180°C | 150°C | 130°C | 155°C |
| Основний режим роботи | S3 | |||
| Кліматичне виконання | У1, У2, УХЛ | |||
| вага, кг | 215 | |||
| Розміри металографітових щіток | 12,5 32 40 мм, 6 шт | |||
| Сила притиску щіток, кг | 1,1-1,6 | |||
| Вимоги до мастила підшипникових вузлів | УНІОЛ 2М/1, 0,2 л | |||
| Рекомендовані марки підшипників | Передній ВО-60314Ш, 70×150×35 мм | |||
| Задній ВО-60314Ш, 70×150×35 мм | ||||
Монтажні виконання кранового двигуна 7,5 кВт 700об
Стандартне виконання робочого валу кранового двигуна МТН 311-8, MTF 311-8 - циліндричний вал . Виробляються двигуни з монтажним виконанням на лапах, з фланцем, одним виходом валу, з двома виходами валу. За спецзамовленням можливе постачання кранового електродвигуна 7,5 кВт 700 об/хв з електричним гальмом, крановим колодковим гальмом ТКГ, двошвидкісний.
Взаємозамінні аналоги фазного двигуна МТН 311-8:
- MTF 311-8 та МТВ 311-8;
- ДМТН 311-8 та ДMTF 311-8;
- МТНУ 311-8;
- 5МТН 311-8 та 5МТМ 311-8;
- 4МТН 311-8 та 4МТМ 311-8;
- 4MTF 311-8 та 5MTF 311-8;
- Крановий електродвигун МТКН 311-8 з короткозамкненим ротором 7,5 кВт 700 об/хв .
Довідкові матеріали
Креслення електродвигуна МТН 311-8, MTF 311-8 з фазним ротором
На кресленні розмірів кранового електродвигуна MTF 311-8, МТН 311-8 вказані розміри для виконань на лапах з одним кінцем валу, фланцевий з двома робочими кінцями валу. Діаметр валу, висота валу зі шпонкою, довжина мотора, торець фланця, отвори, ширина, відстань по кріпленням - в таблиці.
| Виконання електродвигуна МТН 311-8 | Габарити | Розміри фланця | Установочно-приєднувальні розміри | Кінці валів | |||||||||||||||||||||||
| L33 | h31 | b11 | d24 | d22 | d25 | h10 | d10 | h | L30 | L28 | L21 | b10 | L10 | d1 | h5 | L1 | b1 | h1 | |||||||||
| IM1001, IM1002 | 885 | 480 | 350 | - | 21,5 | 24 | 180 | 795 | - | 280 | 260 | 50 | 53,5 | 110 | 14 | 9 | |||||||||||
| IM2001, IM2002 | 906 | 350 | 18 | 250 | 72,5 | 18 | |||||||||||||||||||||
Розшифровка маркування фазного двигуна МТН 311-8У1
- MT - серія кранового двигуна;
- H(F) - нагрівостійкість ізоляції обмотки;
- 3 - габарит, діаметр листів статора;
- 1 - порядковий номер серії
- 1 - довжина сердечника статора;
- 8 - кількість полюсів;
- У – кліматичне виконання;
- 1 - категорія розміщення (ГОСТ 15150-69)
Схеми підключення до трифазної мережі
Кранові електродвигуни 7,5 кВт 700об/хв підключаються до мережі за схемою "Зірка-Трикутник", напруга 220/380В.
Підключення "Зірка" забезпечує досягнення паспортної потужності двигуна, збільшений момент, що крутить, і поліпшене тягове зусилля, низькі пускові струми при включенні двигуна.
Схема "Трикутник" 220В фазний двигун МТН 311-8 підключають тільки через конденсатор, втрата потужності близько 35%. При цьому значно збільшуються пускові струми, що призводить до пробою ізоляції двигун сильніше нагрівається.
Конструкція кранового електродвигуна МТН 311-8
- Статор;
- Ротор;
- Щит підшипниковий;
- Вентилятор;
- Підшипник;
- Колодка клемна;
- Кожух;
- Кришка підшипника;
- Кільце контактне;
- Щіткотримач;
- Плита перехідна.
Порада експерта СЛЕМЗ
Олег В'ячеславович:
«У роботі мені постійно доводиться стикатися з клієнтами, яких вводять в оману недобросовісні постачальники. Запам'ятайте, в Україні кранові електродвигуни не виробляють!
Російським новим двигунам та їх високій ціні є три альтернативи: складські запаси, китайські МТНУ та відремонтовані російські мотори БО.
Я не рекомендую купувати б / у - загрожує швидкими поломками. Надійніше купити якісно підготовлений неліквід або замовити перемотування свого двигуна у СЛЕМЗ».
Купити крановий електродвигун МТН 311-8 7,5 кВт 700об/хв
Асинхронний трифазний крановий електродвигун МТН 311-8 із фазним ротором купити у СЛЕМЗ з гарантією та паспортом. Запропонуємо аналоги фазного двигуна 7,5 кВт 700 об/хв – MTF 311-8, МТВ 311-8, МТНУ 311-8. Ціна кранового двигуна МТН 311-8 залежить від якості комплектуючих – підшипників, маси міді, металографітових щіток, монтажного виконання – на лапах, з фланцем, одним/двома робочими кінцями валу.
У сервісних цехах заводу виконаємо ремонт, перемотування фазного двигуна МТН 311-8 та MTF 311-8 для кранів, лебідок. Заміна підшипників, встановлення приладів керування, електромагнітного або колодкового гальма, відновлення посадкових місць, ремонт ротора та статора.
