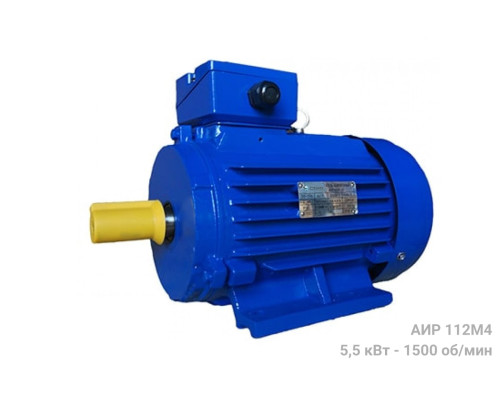

Електродвигун АИР112М4


Модель:АИР112М4
Тип:Асинхронный трехфазный
Розташування:Киев, Харьков, Украина
Напруга мережі:220/380В
Потужність:5,5 кВт
Частота обертів:1500 об/мин
Габарити (ДхШхВ):430×230×300 мм
Вага:52 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Цена: от 9200 грн.



1 відгуків

АИР112М4 – це асинхронний електродвигун 5,5 кВт 1500 об/хв. Трифазний загальнопромисловий магнітоелектричний двигун із короткозамкненим ротором. Паспортна частота обертання 1440 оборотів, потужність – 5,5 кВт, частота обертання поля статора – 1500 об/хв. Живлення - 220/380 Вольт 50 Гц. Універсальні кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 32 мм • IP55 • ККД – 85,7%. Електродвигун АИР112М4 застосовується для приводу механічного промислового обладнання – редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.

Електричні двигуни АИР 112 М4 виробляють 14 заводів України, Китаю та Білорусії. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими.

Технічні характеристики електродвигуна АИР112М4

Технічні характеристики електродвигуна АИР 112 М4

Характеристики електродвигуна АИР112М4

Значення

Група значень

Найменування характеристики

Вихідні параметри

Потужність P, кВт

5,5

Умовна частота обертання поля статора N н об/хв

1500

Фактична частота обертання валу N ф , об/хв

1440

Параметри живлення

Тип мережі, частота

Трифазна, 50 Гц

Напруга живлення U Δ /Y, Вольт

220/380/660

Номінальна сила струму I н при 220/380/660, Ампер

20,9/12,1/7

Співвідношення пускового струму та номінального I п /I н

7,0

Паспортні данні

Принцип дії

Асинхронний/індукційний

Коефіцієнт потужності cos φ

0,83

ККД, %

85,7

Число полюсів

4

Маса міді в обмотці, кг (залежно від якості/виробника) *

3,61 - 4,05*

Момент інерції, кг* м2

0,0236

Вага, кг (залежно від якості/виробника/корпусу) *

45 - 52*

Експлуатаційні обмеження

Ступінь захисту від пилу та вологи

IP 55

Клас ізоляції обмотки (нагрівостійкість)

F (150 °C)

Режим роботи S1

Тривалий

Рівень шуму, Дб

71

Кліматичне виконання та категорія розміщення

У1, У2, У3, Т2

Обертаючий момент

Відношення максимального моменту, що крутить, до номінального M max /M н

2,3

крутний момент максимальний M max , Нм

91,827

Момент, що крутить, номінальний M н , Нм

36,731

Відношення пускового моменту, що крутить, до номінального M п /M н

2,3

Підшипники кочення

Підшипник переднього щита, приводний кінець валу.

6207 ZZ-C3

Підшипник заднього щита

6206 ZZ-C3

Кількість мастила, % об'єму камери

30-60

ГОСТ

Стандартизація за способами монтажу

ГОСТ 2479-79

Стандарт прив'язки потужності до габаритів

ГОСТ 51689-2000

Стандарт номінальних даних та робочих характеристик

ГОСТ 28173-89

Виробники

Маркування АИР, 4А, 4АМ, 4АМУ, АИРУ, АИРМ габариту 112 мм

Україна, Китай

* Менеджер допоможе з підбором виробника, співвідношення ціна/якість двигуна АИР112М4 під Ваш техпроцес та специфіку експлуатації

Габаритні розміри, креслення, діаметр вала двигуна 5,5 кВт 1500 об/хв

Всі електродвигуни АИР 112 М4 5,5 кВт 1500 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АИР 112М4 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити технічний паспорт .

Габаритні розміри двигуна АИР112М4
Габаритні та приєднувальні розміри електродвигуна АИР112М4 На кресленні Значення
Висота осі обертання h, мм 112
Довжина ширина висота l/d24/h31 435/230/300
Діаметр валу d1, мм 32
Довжина валу l1, мм 80
Ширина шпонки b1, мм 10
Відступ між лапами та валом l31, мм 70
Відстань між кріпленнями на лапі l10, мм 140
Відстань між кріпленнями лап b10, мм 190
Діаметр отворів на лапах d10, мм 12
Ширина d24, мм 205
Зовнішній діаметр фланця d25, мм 300
Діаметр замку на фланці d21, мм 230
Відстань між кріпленнями на фланці d20, мм 265

Креслення електродвигуна АИР112М4 - габаритні розміри, кріплення, вал, фланець

Де купити двигун АИР 112 М4 в Україні?

Перед відправкою покупцю заводський ВТК відчуває електродвигуни АИР 112 М4 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. При закупівлі китайських моторів АИР112М4 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ. Крім АИР112М4 трьох виробників запропонуємо купити аналоги серій 4АМ, 4А, 5АМ, А, АТ, 6АМУ. Роз'яснимо відмінності та технічні особливості.

Ціни виробників електродвигунів АИР112М4

Тип асинхронного електродвигуна Ціна, грн з ПДВ
АИР112 М4 Китай Економ 9200
АИР112 М4 Китай Стандарт 11860
АИРУ112М4 Україна 14750
АИР112М4 Білорусь -
4АМ 112 М4, 4А 112М4 Володимирський ВЕМЗ зберігання 10000

Інфографіка - ціни виробників двигунів АИР 5,5/1500 на ринку України

Порада експерта СЛЕМЗ

Фото консультанта з двигунів СЛЕМЗ В Україну ввозять електродвигуни АИР 112 М4 5,5 кВт 1500 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для покупки надійного двигуна АИР112М4:

  • Якісні китайські двигуни існують, але ціна порівнянна з українськими
  • Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
  • Більшість «китайців» в Україні – недовговічні та призначені виключно для приводу вентиляторів.
  • «НКЕМЗ» з Нової Каховки не виготовляє електродвигуни АИР112М4 у принципі

Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону

Довідник двигунів АИР112М4

Модифікації

Модифікуємо АИР112М4 під навколишнє середовище та специфічні завдання:

  • АИР112М4Е – з електромагнітним гальмом
  • АИР112М4Е2 – ЕМТ з розгальмовуючим пристроєм
  • АИРС112М4 – з підвищеним ковзанням
  • АИР112М4 Т2 – для вологого тропічного клімату
  • АИР112М4 ОМ2 – морське виконання

Монтажні виконання - лапи IM1081, фланець IM3081

Стандартне виконання трифазних АИР 112 М4 – лапи. Націнка за фланцеве кріплення складає 3%, за комбіноване – 5%.

Виконання асинхронного двигуна АИР 112 М4 фланець im3081 лапи im1081

Розшифровка маркування АИР 112М4 У2/У3 IM1081

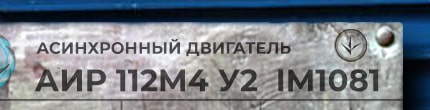

АИР112М4 у2 ухл4 im1001 - розшифровка маркування з шильдика Принцип умовного позначення асинхронного електродвигуна АИР112М4:

  • АИР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
  • 112 – габарит
  • М – довжина сердечника
  • 4 – кількість пар полюсів
  • У – кліматичне виконання (ГОСТ 15150-69)
  • 2 – категорія розміщення
  • IM 1081 – монтажне виконання

Монтаж та встановлення електродвигуна АИР 112 М4

  • Огляд та підготовка до встановлення. Електродвигун монтується на плиту, раму, станину, платформу. Очистити майданчик, двигун від мастила, олії, пилу. Прокрутити вал вручну. Перевірити табличку/бирку на схеми підключення 220/380, 380/660В;
  • Монтаж та центрування. Вал електродвигуна з обладнанням може з'єднуватися через шпонку, муфту, шків, ременную, ланцюгову передачі. Радіальні та кутові перекоси допускаються мінімальні в межах 0,002-0,005 мм. Муфти, шківи, зірочки, шестерні насаджують на вал двигуна тільки нагрітими до 100-150 0 С. Монтаж здійснюється на жорстку основу.
  • З'єднання, пробний запуск. Після установки проводять підключення висновків, кінців обмотки до мережі змінного струму і до обладнання, що комутує, ізолюють силовий кабель, заземлюють мотор і платформу. Пробний пуск здійснюють тільки на холостому ході до 10 секунд, заміряючи показники струмів, вібрації та температуру нагріву, перевіряючи відсутність пробою ізоляції на корпус, перегрівання ізоляції.

Схеми підключення до трифазної мережі 220В/380В

Схема підключення електродвигуна АИР112М4 до трифазної мережі 380В

Характеристики схем підключення 220/380В та 380/660В - відмінності та способи підключення до мережі.

Трифазні електродвигуни АИР112М4 220/380В:

  • Номінальна напруга 220 Вольт – для підключення до однофазної мережі через конденсатори. Один фазний провід приєднують до мережі, два інших виводи до пускового конденсатора і робочого;
  • Номінальна напруга 380 Вольт - підключення до трифазної мережі живлення, три фази підключаються схемою "Трикутник".

Двигуни 5,5 кВт 1500 об/хв 220/380 В виробляють з низькою потужністю для можливості підключень "розетку", застосування в побуті, вентиляціях, насосах, редукторах, побутових верстатах, дробарках, мішалках.

Комбінована схема підключення pdf

Пристрій асинхронного ел двигуна АИР112М4

Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна АИР 112 М4:

Пристрій та конструкція асинхронного трифазного ел двигуна АИР 112 М4
  1. Підшипникові шити - чавун
  2. Шарикопідшипник
  3. Вал зі шпонковим пазом
  4. Ротор з мідною обмоткою
  5. Корпус із поздовжніми охолодними ребрами
  6. Вентилятор (крильчатка)
  7. Кожух, алюмінієвий сплав – силумін
  1. Клемна панель
  2. Статор – мідні обмотки, електротехнічна сталь.
  3. Шпонка
  4. Манжета
  5. Кабельний ввід
  6. Клемна коробка (борно)
  7. Стопорне кільце

Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшують радіальні навантаження.

Ремонт, випробування, гарантія

Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування двигуна АИР112М4, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше.

Термін служби електродвигуна АИР 112 М4 5,5 кВт 1500 об/хв збільшить профілактику, підбір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.
