Електродвигун АІР 160 М4 | АІР160М4


Модель:АИР160М4
Тип:Асинхронный трехфазный
Габарит:АІР 160
Розташування:Киев, Харьков, Украина
Напруга мережі:380/660В
Потужність:18,5 кВт
Частота обертів:1500 об/мин
Габарити (ДхШхВ):660×320×420 мм
Вага:156.2 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Цена: от 11473 грн.



1 відгуків

АІР160М4 – це асинхронний електродвигун 18,5 кВт 1500 об/хв. Трифазний загальнопромисловий магнітоелектричний двигун із короткозамкненим ротором. Паспортна частота обертання 1470 оборотів, потужність – 18,5 кВт, частота обертання поля статора – 1500 об/хв. Живлення - 220/380/660 Вольт 50 Гц. Універсальні кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 48 мм • IP55 • ККД – 90%. АІР160М4 застосовується для приводу механічного промислового обладнання - редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.

Електричні двигуни АІР 160 М4 виробляють 14 заводів України, Китаю та Білорусії. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими.

Технічні характеристики електродвигуна АІР160М4

Технічні характеристики електродвигуна АІР 160 М4

Характеристики електродвигуна АІР160М4

Значення

Група значень

Найменування характеристики

Вихідні параметри

Потужність P, кВт

18,5

Умовна частота обертання поля статора N н об/хв

1500

Фактична частота обертання валу N ф , об/хв

1470

Параметри живлення

Тип мережі, частота

Трифазна, 50Гц

Напруга живлення U Δ /Y, Вольт

220/380 чи 380/660

Номінальна сила струму I н при 220/380/660, Ампер

63,8/36,8/22

Співвідношення пускового струму та номінального I п /I н

7,5

Паспортні дані

Принцип дії

Асинхронний/індукційний

Коефіцієнт потужності cos φ

0,86

ККД, %

90

Число полюсів

4

Маса міді в обмотці, кг (залежно від якості/виробника) *

11,3 - 12,66*

Момент інерції, кг* м2

0,065

Вага, кг (залежно від якості/виробника/корпусу) *

142 - 156,3*

Експлуатаційні обмеження

Ступінь захисту від пилу та вологи

IP 55

Клас ізоляції обмотки (нагрівостійкість)

F (150 °C)

Режим роботи S1

Тривалий

Рівень шуму, Дб

76

Кліматичне виконання та категорія розміщення

У1, У2, У3, Т2

Обертаючий момент

Відношення максимального моменту, що крутить, до мінімального M max /M н

2,3

крутний момент максимальний M max , Нм

350,93

Момент, що крутить, номінальний M н , Нм

121,01

Відношення пускового моменту, що крутить, до номінального M п /M н

2,2

Підшипники кочення

Підшипник переднього щита, приводний кінець валу.

6311 ZZ-C3

Підшипник заднього щита

6309 ZZ-C3

Кількість мастила, % об'єму камери

30-60

ГОСТ

Стандартизація за способами монтажу

ГОСТ 2479-79

Стандарт прив'язки потужності до габаритів

ГОСТ 51689-2000

Стандарт номінальних даних та робочих характеристик

ГОСТ 28173-89

Виробники

Маркування АІР, 4А, 4АМ, 4АМУ, АІРУ габариту 160 мм

Україна, Китай, Білорусь, Росія

* Менеджер допоможе з підбором виробника, співвідношення ціна/якість двигуна АІР160М4 під Ваш техпроцес та специфіку експлуатації

Габаритні розміри, креслення, діаметр валу

Усі електродвигуни АІР 160 М4 18,5 кВт 1500 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АІР 160М4 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити паспорт АІР 160 М4 .

Габаритні розміри двигуна АІР160М4
Габаритні та приєднувальні розміри електродвигуна АІР160М4 На кресленні Значення
Висота осі обертання h, мм 160
Довжина ширина висота l/d24/h31 660/320/420
Діаметр валу d1, мм 48
Довжина валу l1, мм 110
Ширина шпонки b1, мм 14
Відступ між лапами та валом l31, мм 108
Відстань між кріпленнями на лапі l10, мм 210
Відстань між кріпленнями лап b10, мм 254
Діаметр отворів на лапах d10, мм 15
Ширина d24, мм 320
Зовнішній діаметр фланця d25, мм 350
Діаметр замку на фланці d21, мм 250
Відстань між кріпленнями на фланці d20, мм 300

Креслення електродвигуна АІР160М4 - габаритні розміри, кріплення, вал, фланець

Де купити двигун АІР 160 М4 в Україні?

Перед відправкою покупцю заводський ВТК відчуває електродвигуни АІР 160 М4 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. При закупівлі китайських моторів АІР160М4 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ. Крім АІР160М4 трьох виробників запропонуємо купити аналоги серій 4АМ, 4А, 5АМ, А, АТ, 4АМУ. Роз'яснимо відмінності та технічні особливості.

Ціни виробників

Тип асинхронного електродвигуна Ціна, грн з ПДВ
АІР160 М4 Китай Економ 10430
АІР 160 М4 Китай Стандарт) 14600
4АМ 160 М4, 4А 160М4 Володимирський ВЕМЗ зберігання 16450
4АМУ160М4 Україна 27410
АІР160М4 Білорусь 21512

Інфографіка - ціни виробників двигунів 18,5/1500 на ринку України

Порада експерта СЛЕМЗ

Фото консультанта з двигунів СЛЕМЗ В Україну ввозять електродвигуни АІР 160 М4 18,5 кВт 1500 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для купівлі надійного двигуна АІР160М4:

  • Якісні китайські двигуни існують, але ціна порівнянна з українськими
  • Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
  • Більшість «китайців» в Україні – недовговічні та призначені виключно для приводу вентиляторів.
  • «НКЕМЗ» з Нової Каховки не виготовляє електродвигуни АІР160М4 у принципі

Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону

Довідник двигунів АІР160М4

Модифікації

Модифікуємо АІР160М4 під навколишнє середовище та специфічні завдання:

  • АІР160М4Е – з електромагнітним гальмом
  • АІР160М4Е2 - ЕМТ з розгальмовуючим пристроєм
  • АІРС160М4 – з підвищеним ковзанням
  • АІР160М4 Т2 – для вологого тропічного клімату
  • АІР160М4 ОМ2 – морське виконання

Монтажні виконання - лапи IM1081, фланець IM3081

Стандартне виконання трифазних АІР 160 М4 – лапи. Націнка за фланцеве виконання складає 3%, за комбіноване – 5%.

Виконання асинхронного двигуна АІР 160 М4 фланець im3081 лапи im1081

Розшифровка маркування АІР 160М4 У2/У3 IM1081

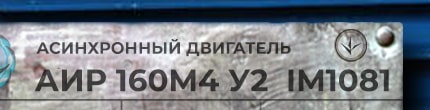

АІР160М4 у2 ухл4 im1001 - розшифровка маркування з шильдика Принцип умовного позначення асинхронного електродвигуна АІР160М4:

  • АІР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
  • 160 – габарит
  • М – довжина сердечника
  • 4 – кількість пар полюсів
  • У – кліматичне виконання (ГОСТ 15150-69)
  • 2 – категорія розміщення
  • IM 1081 – монтажне виконання

Схеми підключення до мережі 220/380

Схема підключення електродвигуна АІР160М4 до трифазної мережі 380В

Двигуни підключаються до мережі змінного струму 220/380/660В за схемою "Трикутник" або "Зірка".

"Трикутником " 220/380 підключають до однофазної мережі 220 В з конденсаторами. Кінці однієї обмотки з'єднують із початком наступної. Збільшені пускові струми призводять до пробою ізоляції, двигун сильніше нагрівається.

"Зіркою" робочі та пускові струми нижче за рахунок високої напруги живлення 380 В, 660 В.

Комбінована схема підключення pdf

Пристрій асинхронного ел двигуна

Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна АІР 160 М4:

Пристрій та конструкція асинхронного трифазного ел двигуна АІР 160 М4
  1. Підшипникові шити – чавун
  2. Шарикопідшипник
  3. Вал зі шпонковим пазом
  4. Ротор з мідною обмоткою
  5. Корпус із поздовжніми охолодними ребрами
  6. Вентилятор (крильчатка)
  7. Кожух, алюмінієвий сплав – силумін
  1. Клемна панель
  2. Статор – мідні обмотки, електротехнічна сталь.
  3. Шпонка
  4. Манжета
  5. Кабельний ввід
  6. Клемна коробка (борно)
  7. Стопорне кільце

Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшують радіальні навантаження.

Ремонт, випробування, гарантія

Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування двигуна АІР160М4, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше.

Термін служби електродвигуна АІР 160 М4 18,5 кВт 1500 об/хв збільшить профілактику, підбір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.
