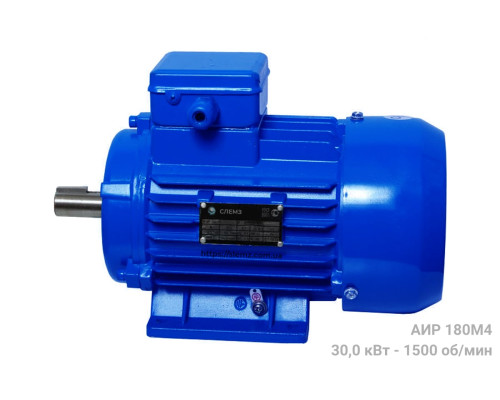

Електродвигун АІР 180 М4 | АІР180М4
| Модель: | АИР180М4 |
| Тип: | Асинхронный трехфазный |
| Габарит: | АІР 180 |
| Розташування: | Киев, Харьков, Украина |
| Напруга мережі: | 380/660В |
| Потужність: | 30 кВт |
| Частота обертів: | 1500 об/мин |
| Габарити (ДхШхВ): | 740×355×455 мм |
| Вага: | 209 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
АІР180М4 – це асинхронний електродвигун 30 кВт 1500 об/хв. Трифазний загальнопромисловий магнітоелектричний двигун із короткозамкненим ротором. Паспортна частота обертання 1470 оборотів, потужність – 30 кВт, частота обертання поля статора – 1500 об/хв. Живлення - 380/660 Вольт 50 Гц. Універсальні кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 55 мм • IP55 • ККД – 91,4%. АІР180М4 застосовується для приводу механічного промислового обладнання - редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.
Електричні двигуни АІР 180 М4 виробляють 14 заводів України, Китаю та Білорусії. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими.
Дані електродвигунів АІР180М4:
Технічні характеристики електродвигуна АІР180М4
|
Характеристики електродвигуна АІР180М4 |
Значення |
|
|
Група значень |
Найменування характеристики |
|
|
Вихідні параметри |
Потужність P, кВт |
30 |
|
Умовна частота обертання поля статора N н об/хв |
1500 |
|
|
Фактична частота обертання валу N ф , об/хв |
1470 |
|
|
Параметри живлення |
Тип мережі, частота |
Трифазна, 50Гц |
|
Напруга живлення U Δ /Y, Вольт |
380/660 |
|
|
Номінальна сила струму I н при 220/380/660, Ампер |
100/57,9/33,5 |
|
|
Співвідношення пускового струму та номінального I п /I н |
7,5 |
|
|
Паспортні дані |
Принцип дії |
Асинхронний/індукційний |
|
Коефіцієнт потужності cos φ |
0,86 |
|
|
ККД, % |
91,4 |
|
|
Число полюсів |
4 |
|
|
Маса міді в обмотці, кг (залежно від якості/виробника) * |
14,5 - 16,53* |
|
|
Момент інерції, кг* м2 |
0,08 |
|
|
Вага, кг (залежно від якості/виробника/корпусу) * |
190 - 209* |
|
|
Експлуатаційні обмеження |
Ступінь захисту від пилу та вологи |
IP 55 |
|
Клас ізоляції обмотки (нагрівостійкість) |
F (150 °C) |
|
|
Режим роботи S1 |
Тривалий |
|
|
Рівень шуму, Дб |
76 |
|
|
Кліматичне виконання та категорія розміщення |
У1, У2, У3, Т2 |
|
|
Обертаючий момент |
Відношення максимального моменту, що крутить, до мінімального M max /M н |
2,3 |
|
крутний момент максимальний M max , Нм |
451,3359 |
|
|
Момент, що крутить, номінальний M н , Нм |
196,233 |
|
|
Відношення пускового моменту, що крутить, до номінального M п /M н |
2,2 |
|
|
Підшипники кочення |
Підшипник переднього щита, приводний кінець валу. |
6312 ZZ-C3 |
|
Підшипник заднього щита |
6311 ZZ-C3 |
|
|
Кількість мастила, % об'єму камери |
30-60 |
|
|
ГОСТ |
Стандартизація за способами монтажу |
ГОСТ 2479-79 |
|
Стандарт прив'язки потужності до габаритів |
ГОСТ 51689-2000 |
|
|
Стандарт номінальних даних та робочих характеристик |
ГОСТ 28173-89 |
|
|
Виробники |
Маркування АІР, 4А, 4АМ, 4АМУ, АІРУ габариту 180 мм |
Україна, Китай, Білорусь, Росія |
* Менеджер допоможе з підбором виробника, співвідношення ціна/якість двигуна АІР180М4 під Ваш техпроцес та специфіку експлуатації
Габаритні розміри, креслення, діаметр валу
Усі електродвигуни АІР 180 М4 30 кВт 1500 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АІР 180М4 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити паспорт АІР 180 М4 .
| Габаритні та приєднувальні розміри електродвигуна АІР180М4 | На кресленні | Значення |
| Висота осі обертання | h, мм | 180 |
| Довжина ширина висота | l/d24/h31 | 740/355/455 |
| Діаметр валу | d1, мм | 55 |
| Довжина валу | l1, мм | 110 |
| Ширина шпонки | b1, мм | 16 |
| Відступ між лапами та валом | l31, мм | 110 |
| Відстань між кріпленнями на лапі | l10, мм | 241 |
| Відстань між кріпленнями лап | b10, мм | 279 |
| Діаметр отворів на лапах | d10, мм | 15 |
| Ширина | d24, мм | 355 |
| Зовнішній діаметр фланця | d25, мм | 400 |
| Діаметр замку на фланці | d21, мм | 300 |
| Відстань між кріпленнями на фланці | d20, мм | 350 |
Де купити двигун АІР 180 М4 в Україні?
Перед відправкою покупцю заводський ВТК випробовує електродвигуни АІР 180 М4 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. При закупівлі китайських моторів АІР180М4 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ. Крім АІР180М4 трьох виробників запропонуємо купити аналоги серій 4АМ, 4А, 5АМ, А, АТ, 4АМУ. Роз'яснимо відмінності та технічні особливості.
Ціни виробників
| Тип асинхронного електродвигуна | Ціна, грн з ПДВ |
| АІР180 М4 Китай Економ | 14400 |
| АІР 180 М4 Китай Стандарт | 19450 |
| 4АМУ180М4 Україна | 34310 |
| 4АМ 180 М4, 4А 180М4 Володимирський ВЕМЗ зберігання | 20690 |
| АІР180М4 Білорусь | 29970 |
Порада експерта СЛЕМЗ
В Україну ввозять електродвигуни АІР 180 М4 30 кВт 1500 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для купівлі надійного двигуна АІР180М4:
- Якісні китайські двигуни існують, але ціна порівнянна з українськими
- Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
- Більшість «китайців» в Україні – недовговічні та призначені виключно для приводу вентиляторів.
- «НКЕМЗ» з Нової Каховки не виготовляє електродвигуни АІР180М4 у принципі
Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону
Довідник двигунів АІР180М4
Модифікації
Модифікуємо АІР180М4 під навколишнє середовище та специфічні завдання:
- АІР180М4Е – з електромагнітним гальмом
- АІР180М4Е2 - ЕМТ з розгальмовуючим пристроєм
- АІРС180М4 – з підвищеним ковзанням
- АІР180М4 Т2 – для вологого тропічного клімату
- АІР180М4 ОМ2 – морське виконання
Монтажні виконання - лапи IM1081, фланець IM3081
Стандартне виконання трифазних АІР 180 М4 – лапи. Націнка за фланцеве виконання складає 3%, за комбіноване – 5%.

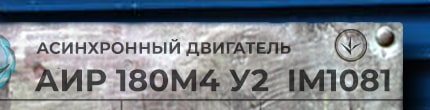

Розшифровка маркування АІР 180М4 У2/У3 IM1081
Принцип умовного позначення асинхронного електродвигуна АІР180М4:
- АІР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
- 180 – габарит
- М – довжина сердечника
- 4 – кількість пар полюсів
- У – кліматичне виконання (ГОСТ 15150-69)
- 2 – категорія розміщення
- IM 1081 – монтажне виконання
Схеми підключення до мережі 220/380
Двигуни підключаються до мережі змінного струму 220/380/660В за схемою "Трикутник" або "Зірка".
"Трикутником " 220/380 підключають до однофазної мережі 220 В з конденсаторами. Кінці однієї обмотки з'єднують із початком наступної. Збільшені пускові струми призводять до пробою ізоляції, двигун сильніше нагрівається.
"Зіркою" робочі та пускові струми нижче за рахунок високої напруги живлення 380 В, 660 В.
Пристрій асинхронного ел двигуна
Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна АІР 180 М4:
- Підшипникові шити – чавун
- Шарикопідшипник
- Вал зі шпонковим пазом
- Ротор з мідною обмоткою
- Корпус із поздовжніми охолодними ребрами
- Вентилятор (крильчатка)
- Кожух, алюмінієвий сплав – силумін
- Клемна панель
- Статор – мідні обмотки, електротехнічна сталь.
- Шпонка
- Манжета
- Кабельний ввід
- Клемна коробка (борно)
- Стопорне кільце
Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшують радіальні навантаження.
Ремонт, випробування, гарантія
Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування двигуна АІР180М4, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше.
Термін служби електродвигуна АІР 180 М4 30 кВт 1500 об/хв збільшить профілактику, підбір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.
