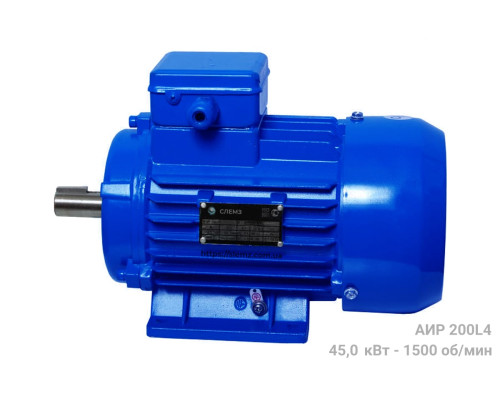

Електродвигун АІР 200 L4 | АІР200L4


Модель:АИР200L4
Тип:Асинхронный трехфазный
Габарит:АІР 200
Розташування:Киев, Харьков, Украина
Напруга мережі:380/660В
Потужність:45 кВт
Частота обертів:1500 об/мин
Габарити (ДхШхВ):780×395×505 мм
Вага:321 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Цена: от 27610 грн.



1 відгуків

АІР200L4 – це асинхронний електродвигун 45 кВт 1500 об/хв. Трифазний загальнопромисловий магнітоелектричний двигун із короткозамкненим ротором. Паспортна частота обертання 1475 оборотів, потужність – 45 кВт, частота обертання поля статора – 1500 об/хв. Живлення - 380/660 Вольт 50 Гц. Універсальні кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 60 мм • IP55 • ККД – 92,5%. АІР200L4 застосовується для приводу механічного промислового обладнання - редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.

Електричні двигуни АІР 200 L4 виробляють 14 заводів України, Китаю та Білорусії. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими.

Технічні характеристики електродвигуна АІР200L4

Технічні характеристики електродвигуна АІР 200 L4

Характеристики електродвигуна АІР200L4

Значення

Група значень

Найменування характеристики

Вихідні параметри

Потужність P, кВт

45

Умовна частота обертання поля статора N н об/хв

1500

Фактична частота обертання валу N ф , об/хв

1475

Параметри живлення

Тип мережі, частота

Трифазна, 50 Гц

Напруга живлення U Δ /Y, Вольт

380/660

Номінальна сила струму I н при 380/660В, Ампер

84/49,1

Співвідношення пускового струму та номінального I п /I н

7,2

Паспортні дані

Принцип дії

Асинхронний/індукційний

Коефіцієнт потужності cos φ

0,87

ККД, %

92,5

Число полюсів

4

Маса міді в обмотці, кг (залежно від якості/виробника) *

20,5 - 22,96*

Момент інерції, кг* м2

0,18

Вага, кг (залежно від якості/виробника/корпусу) *

280 - 321*

Експлуатаційні обмеження

Ступінь захисту від пилу та вологи

IP 55

Клас ізоляції обмотки (нагрівостійкість)

F (150 °C)

Режим роботи S1

Тривалий

Рівень шуму, Дб

81

Кліматичне виконання та категорія розміщення

У1, У2, У3, Т2

Обертаючий момент

Відношення максимального моменту, що крутить, до мінімального M max /M н

2,3

крутний момент максимальний M max , Нм

941,918

Момент, що крутить, номінальний M н , Нм

294,349

Відношення пускового моменту, що крутить, до номінального M п /M н

2,2

Підшипники кочення

Підшипник переднього щита, приводний кінець валу.

6213 ZZ-C3

Підшипник заднього щита

6212 ZZ-C3

Кількість мастила, % об'єму камери

30-60

ГОСТ

Стандартизація за способами монтажу

ГОСТ 2479-79

Стандарт прив'язки потужності до габаритів

ГОСТ 51689-2000

Стандарт номінальних даних та робочих характеристик

ГОСТ 28173-89

Виробники

Маркування АІР, 4А, 4АМ, 4АМУ, АІРУ габариту 200 мм

Україна, Китай, Росія

* Менеджер допоможе з підбором виробника, співвідношення ціна/якість двигуна АІР200L4 під Ваш техпроцес і специфіку експлуатації

Габаритні розміри, креслення, діаметр валу

Усі електродвигуни АІР 200 L4 45 кВт 1500 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АІР 200L4 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити паспорт АІР 200 L4

Габаритні розміри двигуна АІР200L4
Габаритні та приєднувальні розміри електродвигуна АІР200L4 На кресленні Значення
Висота осі обертання h, мм 200
Довжина ширина висота l/d24/h31 780/395/505
Діаметр валу d1, мм 60
Довжина валу l1, мм 140
Ширина шпонки b1, мм 18
Відступ між лапами та валом l31, мм 133
Відстань між кріпленнями на лапі l10, мм 305
Відстань між кріпленнями лап b10, мм 318
Діаметр отворів на лапах d10, мм 19
Ширина d24, мм 395
Зовнішній діаметр фланця d25, мм 450
Діаметр замку на фланці d21, мм 350
Відстань між кріпленнями на фланці d20, мм 400

Креслення електродвигуна АІР200L4 - габаритні розміри, кріплення, вал, фланець

Де купити двигун АІР 200 L4 в Україні?

Перед відправкою покупцю заводський ВТК випробовує електродвигуни АІР 200 L4 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. При закупівлі китайських моторів АІР200L4 перевіряється відповідність маси міді та діаметра перерізу дроту вимогам ГОСТ. Крім АІР200L4 трьох виробників запропонуємо купити аналоги серій 4АМ, 4А, 5АМ, А, АТ, 4АМУ. Роз'яснимо відмінності та технічні особливості.

Ціни виробників

Тип асинхронного електродвигуна Ціна, грн з ПДВ
АІР200 L4 Китай Економ 25100
АІР 200 L4 Китай Стандарт 29114
4АМУ200L4 Україна 43910
4АМ 200 L4, 4А 200L4 Володимирський ВЕМЗ зберігання 25580

Інфографіка - ціни виробників двигунів 45/1500 на ринку України.

Порада експерта СЛЕМЗ

Фото консультанта з двигунів СЛЕМЗ В Україну ввозять електродвигуни АІР 200 L4 45 кВт 1500 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для купівлі надійного двигуна АІР200L4:

  • Якісні китайські двигуни існують, але ціна порівнянна з українськими
  • Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
  • Більшість «китайців» в Україні – недовговічні та призначені виключно для приводу вентиляторів.
  • «НКЕМЗ» з Нової Каховки не виготовляє електродвигуни АІР200L4 у принципі

Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону

Довідник двигунів АІР200L4

Модифікації

Модифікуємо АІР200L4 під довкілля та специфічні завдання:

  • АІР200L4Е – з електромагнітним гальмом
  • АІР200L4Е2 – ЕМТ з розгальмовуючим пристроєм
  • АІРС200L4 – з підвищеним ковзанням
  • АІР200L4 Т2 – для вологого тропічного клімату
  • АІР200L4 ОМ2 – морське виконання

Монтажні виконання - лапи IM1081, фланець IM3081

Стандартне виконання трифазних АІР 200 L4 – лапи. Націнка за фланцеве виконання складає 3%, за комбіноване – 5%.

Виконання асинхронного двигуна АІР 200 L4 фланець im3081 лапи im1081

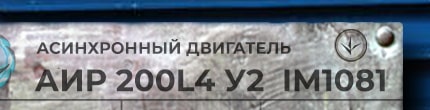

Розшифровка маркування АІР 200L4 У2/У3 IM1081

АІР200L4 у2 ухл4 im1001 - розшифровка маркування з шильдика Принцип умовного позначення асинхронного електродвигуна АІР200L4:

  • АІР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
  • 200 – габарит
  • L – довжина сердечника
  • 4 – кількість пар полюсів
  • У – кліматичне виконання (ГОСТ 15150-69)
  • 2 – категорія розміщення
  • IM 1081 – монтажне виконання

Схеми підключення до мережі 220/380

Схема підключення електродвигуна АІР200L4 до трифазної мережі 380В

Двигуни підключаються до мережі змінного струму 220/380/660В за схемою "Трикутник" або "Зірка".

"Трикутником " 220/380 підключають до однофазної мережі 220 В з конденсаторами. Кінці однієї обмотки з'єднують із початком наступної. Збільшені пускові струми призводять до пробою ізоляції, двигун сильніше нагрівається.

"Зіркою" робочі та пускові струми нижче за рахунок високої напруги живлення 380 В, 660 В.

Комбінована схема підключення pdf

Пристрій асинхронного ел двигуна

Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна АІР 200 L4:

Пристрій та конструкція асинхронного трифазного ел двигуна АІР 200 L4
  1. Підшипникові шити – чавун
  2. Шарикопідшипник
  3. Вал зі шпонковим пазом
  4. Ротор з мідною обмоткою
  5. Корпус із поздовжніми охолодними ребрами
  6. Вентилятор (крильчатка)
  7. Кожух, алюмінієвий сплав – силумін
  1. Клемна панель
  2. Статор – мідні обмотки, електротехнічна сталь.
  3. Шпонка
  4. Манжета
  5. Кабельний ввід
  6. Клемна коробка (борно)
  7. Стопорне кільце

Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшують радіальні навантаження.

Ремонт, випробування, гарантія

Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування двигуна АІР200L4, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше.

Термін служби електродвигуна АІР 200 L4 45 кВт 1500 об/хв збільшить профілактику, підбір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.
