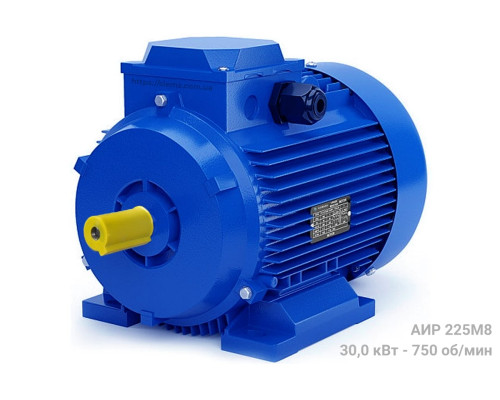

Електродвигун асинхронний АІР 225 М8 АІР225М8


Модель:АИР225М8
Тип:Асинхронный трехфазный
Габарит:АІР 225
Розташування:Киев, Харьков, Украина
Напруга мережі:380/660В
Потужність:30 кВт
Частота обертів:750 об/мин
Габарити (ДхШхВ):820×435×560 мм
Вага:396 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Цена: от 26642 грн.



0 відгуків

АІР225М8 – це асинхронний електродвигун 30 кВт 750 об/хв. Трифазний загальнопромисловий магнітоелектричний двигун із короткозамкненим ротором. Паспортна частота обертання 735 оборотів, потужність – 30 кВт, частота обертання поля статора – 750 об/хв. Живлення - 380/660 Вольт 50 Гц. Універсальні кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 65 мм • IP55 • ККД – 91%. АІР225М8 застосовується для приводу механічного промислового обладнання - редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.

Електричні двигуни АІР 225 М8 виготовляють 9 заводів України, Китаю. Білорусь не випускає електричних двигунів АІР225М8. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими.

Технічні характеристики електродвигуна АІР225М8

Технічні характеристики електродвигуна АІР 225 М8
Технічні характеристики АІР225М8
Споживана потужність, кіловат 30
Частота обертання умовн/фактич, про/хв 750/735
Тип асинхронний
Фазність трифазний
Коефіцієнт потужності 0,79
Країна виробник Китай, Білорусь, Україна
Число полюсів 8
Ступінь захисту IP 55
Максимальний момент сили до мінімального 2
ККД, % 91
Екплуатаційні характеристики електродвигуна АІР 225 М8
Експлуатаційні характеристики двигуна АІР 225 М8
Напруга, Вольт 380/660
Рівень шуму, Дб 75
Підшипники (передній/задній) 6314/6313
Номінальний струм, Ампер 63
Кліматичне виконання У1, У2, У3
Кількість мастила, % об'єму камери 30-60
Відношення пускового струму до номінального 6,5
вага, кг 396
Гарантія, міс 12
Режим роботи S1 Тривалий

* Менеджер допоможе з підбором виробника, співвідношення ціна/якість двигуна АІР225М8 під Ваш техпроцес та специфіку експлуатації

Габаритні розміри, креслення, діаметр валу

Усі електродвигуни АІР 225 М8 37 кВт 750 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АІР 225М8 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити паспорт АІР 225 М8 .

Габаритні розміри двигуна АІР225М8
Габаритні та приєднувальні розміри електродвигуна АІР225М8 На кресленні Значення
Висота осі обертання h, мм 225
Довжина ширина висота l/d24/h31 820/435/560
Діаметр валу d1, мм 65
Довжина валу l1, мм 140
Ширина шпонки b1, мм 18
Відступ між лапами та валом l31, мм 149
Відстань між кріпленнями на лапі l10, мм 268
Відстань між кріпленнями лап b10, мм 311
Діаметр отворів на лапах d10, мм 19
Ширина по лапах d24, мм 435
Зовнішній діаметр фланця d25, мм 550
Діаметр замку на фланці d21, мм 450
Відстань між кріпленнями на фланці d20, мм 500

Креслення електродвигуна АІР225М8 - габаритні розміри, кріплення, вал, фланець

Де купити двигун АІР 225 М8 в Україні?

Перед відправкою покупцю заводський ВТК випробовує електродвигуни АІР 225 М8 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. При закупівлі китайських моторів АІР22М8 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ. Крім АІР225М8 трьох виробників запропонуємо купити аналоги серій 4АМ, 4А, 5АМ, А, АТ, 4АМУ. Роз'яснимо відмінності та технічні особливості.

Ціни виробників

Тип асинхронного електродвигуна Ціна, грн з ПДВ
АІР225 М8 Китай Економ 24220
АІР 225 М8 Китай Стандарт 29300
4АМ 225 М8, 4А 225М8 Володимирський ВЕМЗ зберігання 23990
4АМУ225М8 Україна 48500

Інфографіка - ціни виробників двигунів 30/750 на ринку України.

Порада експерта СЛЕМЗ

Фото консультанта з двигунів СЛЕМЗ В Україну ввозять електродвигуни АІР 225 М8 37 кВт 750 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для купівлі надійного двигуна АІР225М8:

  • Якісні китайські двигуни існують, але ціна порівнянна з українськими
  • Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
  • Більшість «китайців» в Україні – недовговічні та призначені виключно для приводу вентиляторів.
  • «НКЕМЗ» з Нової Каховки не виготовляє електродвигуни АІР225М8 у принципі

Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону

Довідник двигунів АІР225М8

Модифікації

Модифікуємо АІР225М8 під довкілля та специфічні завдання:

  • АІР225М8Е – з електромагнітним гальмом
  • АІР225М8Е2 – ЕМТ з розгальмовуючим пристроєм
  • АІРС225М8 – з підвищеним ковзанням
  • АІР225М8 Т2 – для вологого тропічного клімату
  • АІР225М8 ОМ2 – морське виконання

Монтажні виконання - лапи IM1081, фланець IM3081

Стандартне виконання трифазних АІР 225 М8 – лапи. Націнка за фланцеве виконання складає 3%, за комбіноване – 5%.

Виконання асинхронного двигуна АІР 225 М8 фланець im3081 лапи im1081

Розшифровка маркування АІР 225М8 У2/У3 IM1081

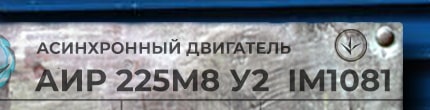

АІР225М8 у2 ухл4 im1001 - розшифровка маркування з шильдика Принцип умовного позначення асинхронного електродвигуна АІР225М8:

  • АІР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
  • 225 – умовний габарит
  • М – позначення довжини сердечника
  • 8 – кількість пар полюсів
  • У – кліматичне виконання
  • 2 – категорія розміщення
  • IM 1081 – монтажне виконання

Схеми підключення до мережі 220/380/660

Схема підключення електродвигуна АІР225М8 до трифазної мережі 380В

Двигуни підключаються до мережі змінного струму 220/380/660В за схемою "Трикутник" або "Зірка".

"Трикутником " 220/380 підключають до однофазної мережі 220 В з конденсаторами. Кінці однієї обмотки з'єднують із початком наступної. Збільшені пускові струми призводять до пробою ізоляції, двигун сильніше нагрівається.

"Зіркою" робочі та пускові струми нижче за рахунок високої напруги живлення 380 В, 660 В.

Комбінована схема підключення pdf

Пристрій асинхронного ел двигуна

Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна АІР 225 М8:

Пристрій та конструкція асинхронного трифазного ел двигуна АІР 225 М8
  1. Підшипникові шити – чавун
  2. Шарикопідшипник
  3. Вал зі шпонковим пазом
  4. Ротор з мідною обмоткою
  5. Корпус із поздовжніми охолодними ребрами
  6. Вентилятор (крильчатка)
  7. Кожух, алюмінієвий сплав – силумін
  1. Клемна панель
  2. Статор – мідні обмотки, електротехнічна сталь.
  3. Шпонка
  4. Манжета
  5. Кабельний ввід
  6. Клемна коробка (борно)
  7. Стопорне кільце

Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшують радіальні навантаження.

Ремонт, випробування, гарантія

Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування двигуна АІР225М8, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше.

Термін служби електродвигуна АІР 225 М8 30 кВт 750 об/хв збільшить профілактику, підбір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.
