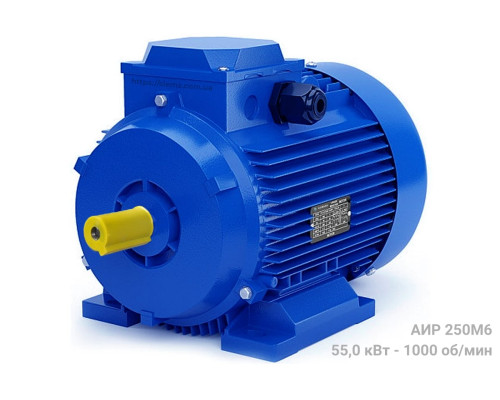

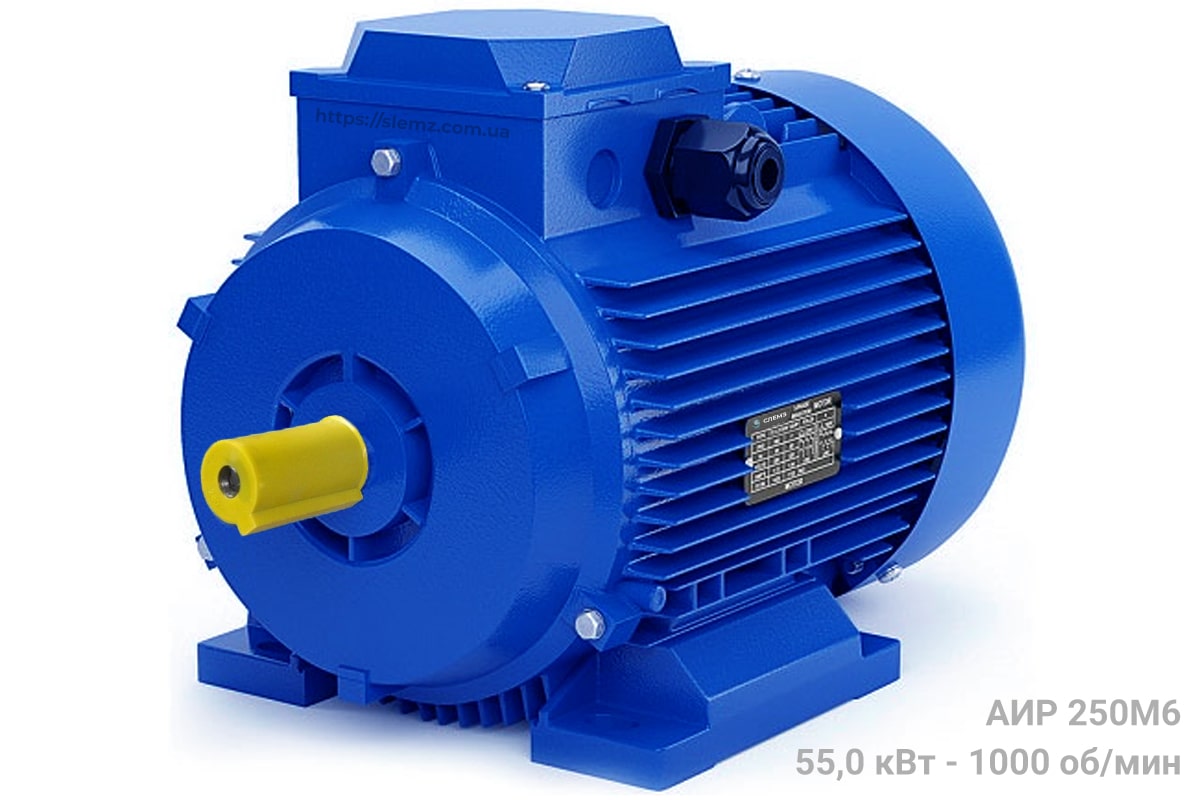

Електродвигун АИР250М6
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | АИР250M6 |
| Тип: | Асинхронный трехфазный |
| Розташування: | Киев, Харьков, Украина |
| Напруга мережі: | 380/660В |
| Потужність: | 55 кВт |
| Частота обертів: | 1000 об/мин |
| Габарити (ДхШхВ): | 920×490×615 мм |
| Вага: | 473 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
АИР250М6 – це асинхронний електродвигун 55 кВт 1000 об/хв. Трифазний загальнопромисловий магнітоелектричний двигун із короткозамкненим ротором. Паспортна частота обертання 980 оборотів, потужність – 55 кВт, частота обертання поля статора – 1000 об/хв. Живлення - 380/660 Вольт 50 Гц. Універсальні кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 75 мм • IP55 • ККД – 92,8%. Електродвигун АИР250М6 застосовується для приводу механічного промислового обладнання - редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.
Електричні двигуни АИР 250 М6 виготовляють 9 заводів України, Китаю. Білорусь не випускає електричних двигунів АИР250М6. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими.
Дані електродвигунів АИР250М6:
Технічні характеристики електродвигуна АИР250М6
| Технічні характеристики | АИР250М6 |
| Потужність, кіловат | 55 |
| Частота обертання умовн/фактич, про/хв | 1000/980 |
| Тип | асинхронний |
| Фазність | трифазний |
| Коефіцієнт потужності | 0,86 |
| Країна виробник | Китай, Україна |
| Число полюсів | 6 |
| Ступінь захисту | IP 55 |
| Максимальний момент сили до мінімального | 2 |
| ККД, % | 92,8 |
| Експлуатаційні характеристики двигуна | АИР 250 М6 |
| Напруга, Вольт | 380/660 |
| Рівень шуму, Дб | 80 |
| Підшипники (передній/задній) | 6316/6314 |
| Номінальний струм, Ампер | 104 |
| Кліматичне виконання | У1, У2, У3 |
| Кількість мастила, % об'єму камери | 30-60 |
| Відношення пускового струму до номінального | 7 |
| вага, кг | 473 |
| Гарантія, міс | 12 |
| Режим роботи S1 | Тривалий |
* Менеджер допоможе з підбором виробника, співвідношення ціна/якість двигуна АИР250М6 під Ваш техпроцес та специфіку експлуатації
Габаритні розміри, креслення, діаметр вала двигуна 55 кВт 1000 об/хв
Усі електродвигуни АИР 250 М6 55 кВт 1000 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АИР 250М6 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити технічний паспорт.
| Габаритні та приєднувальні розміри електродвигуна АИР250М6 | На кресленні | Значення |
| Висота осі обертання | h, мм | 250 |
| Довжина ширина висота | l/d24/h31 | 920/490/615 |
| Діаметр валу | d1, мм | 75 |
| Довжина валу | l1, мм | 140 |
| Ширина шпонки | b1, мм | 20 |
| Відступ між лапами та валом | l31, мм | 168 |
| Відстань між кріпленнями на лапі | l10, мм | 349 |
| Відстань між кріпленнями лап | b10, мм | 406 |
| Діаметр отворів на лапах | d10, мм | 24 |
| Ширина по лапах | d24, мм | 490 |
| Зовнішній діаметр фланця | d25, мм | 550 |
| Діаметр замку на фланці | d21, мм | 450 |
| Відстань між кріпленнями на фланці | d20, мм | 500 |
Де купити двигун АИР 250 М6 в Україні?
Перед відправкою покупцю заводський ВТК випробовує електродвигуни АИР 250 М6 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. При закупівлі китайських моторів АИР250М6 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ. Крім АИР250М6 трьох виробників запропонуємо купити аналоги серій 4АМ, 4А, 5АМ, А, АТ, 4АМУ. Роз'яснимо відмінності та технічні особливості.
Ціни виробників електродвигунів АИР250М6
| Тип асинхронного електродвигуна | Ціна, грн з ПДВ |
| АИР250 М6 Китай Економ | 64980 |
| АИР 250 М6 Китай Стандарт | 84474 |
| 4АМУ250М6 Україна | 64820 |
| 4АМ 250 М6, 4А 250М6 Володимирський ВЕМЗ зберігання | 33120 |
Порада експерта СЛЕМЗ
В Україну ввозять електродвигуни АИР 250 М6 55 кВт 1000 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для купівлі надійного двигуна АИР250М6:
- Якісні китайські двигуни існують, але ціна порівнянна з українськими
- Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
- Більшість «китайців» в Україні – недовговічні та призначені виключно для приводу вентиляторів.
- «НКЕМЗ» з Нової Каховки не виготовляє електродвигуни АИР250М6 у принципі
Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону
Довідник двигунів АИР250М6
Модифікації
Модифікуємо АИР250М6 під довкілля та специфічні завдання:
- АИР250М6Е – з електромагнітним гальмом
- АИР250М6Е2 – ЕМТ з розгальмовуючим пристроєм
- АИРС250М6 – з підвищеним ковзанням
- АИР250М6 Т2 – для вологого тропічного клімату
- АИР250М6 ОМ2 – морське виконання
Монтажні виконання - лапи IM1081, фланець IM3081
Стандартне виконання трифазних АИР 250 М6 – лапи. Націнка за фланцеве кріплення складає 3%, за комбіноване – 5%.

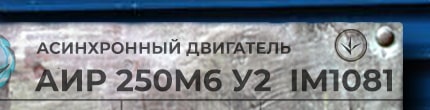

Розшифровка маркування АИР 250М6 У2 IM1081
Принцип умовного позначення асинхронного електродвигуна АИР250М6:
- АИР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
- 250 – умовний габарит
- М – позначення довжини сердечника
- 6 – кількість пар полюсів
- У – кліматичне виконання
- 2 – категорія розміщення
- IM 1081 – монтажне виконання
Монтаж та встановлення електродвигуна АИР 250 М6
- Огляд та підготовка до встановлення. Електродвигун монтується на плиту, раму, станину, платформу. Очистити майданчик, двигун від мастила, олії, пилу. Прокрутити вал вручну. Перевірити табличку/бирку на схеми підключення 220/380, 380/660В;
- Монтаж та центрування. Вал електродвигуна з обладнанням може з'єднуватися через шпонку, муфту, шків, ременную, ланцюгову передачі. Радіальні та кутові перекоси допускаються мінімальні в межах 0,002-0,005 мм. Муфти, шківи, зірочки, шестерні насаджують на вал двигуна тільки нагрітими до 100-150 0 С. Монтаж здійснюється на жорстку основу.
- З'єднання, пробний запуск. Після установки проводять підключення висновків, кінців обмотки до мережі змінного струму і до обладнання, що комутує, ізолюють силовий кабель, заземлюють мотор і платформу. Пробний пуск здійснюють тільки на холостому ході до 10 секунд, заміряючи показники струмів, вібрації та температуру нагріву, перевіряючи відсутність пробою ізоляції на корпус, перегрівання ізоляції.
Схеми підключення до трифазної мережі 380/660
Характеристики схем підключення 380/660В - відмінності та способи підключення до мережі.
Трифазні електродвигуни АИР250М6 380/660В:
- 380 Вольт - оптимальний варіант підключення двигуна до трифазної мережі. Схема "Зірка-трикутник" для зменшення пускових струмів при включенні двигуна;
- 660 Вольт - три фазові дроти підключають до висновків двигуна в борні через контактори та перемикачі. Запуск "Зіркою", після набору потрібних обертів та швидкості, двигун перемикають на "Трикутник" для досягнення паспортної напруги.
Електродвигуни 55 кВт 1000 об/хв 380/660 неможливо підключати за допомогою конденсаторів для роботи в однофазній мережі 220В, підключення здійснюється за допомогою інверторів (частотних перетворювачів), шаф управління, трансформаторів, пускачів, комутаційних схем.
Пристрій асинхронного ел двигуна АИР250М6
Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна АИР 250 М6:
- Підшипникові шити – чавун
- Шарикопідшипник
- Вал зі шпонковим пазом
- Ротор з мідною обмоткою
- Корпус із поздовжніми охолодними ребрами
- Вентилятор (крильчатка)
- Кожух, алюмінієвий сплав – силумін
- Клемна панель
- Статор – мідні обмотки, електротехнічна сталь.
- Шпонка
- Манжета
- Кабельний ввід
- Клемна коробка (борно)
- Стопорне кільце
Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшують радіальні навантаження.
Ремонт, випробування, гарантія
Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування двигуна АИР250М6, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше.
Термін служби електродвигуна АИР 250 М6 55 кВт 1000 об/хв збільшить профілактику, підбір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.
