Електродвигун АІР 250 S2 | АІР250S2


Модель:АИР 250S2
Тип:Асинхронный трехфазный
Габарит:АІР 250
Розташування:Киев, Харьков, Украина
Напруга мережі:380/660В
Потужність:75 кВт
Частота обертів:3000 об/мин
Габарити (ДхШхВ):845×490×615 мм
Вага:467.5 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Цена: от 34837 грн.



1 відгуків

АІР250S2 – це асинхронний електродвигун 75 кВт 3000 об/хв. Трифазний загальнопромисловий магнітоелектричний двигун із короткозамкненим ротором. Паспортна частота обертання 2975 оборотів, потужність – 75 кВт, частота обертання поля статора – 3000 об/хв. Живлення - 380/660 Вольт 50 Гц. Універсальні кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 65 мм • IP55 • ККД – 93.6%. АІР250S2 застосовується для приводу механічного промислового обладнання - редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.

Електричні двигуни АІР 250 S2 виготовляють 9 заводів України, Китаю. Білорусь не випускає електричних двигунів АІР250S2. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими.

Технічні характеристики електродвигуна АІР250S2

Технічні характеристики електродвигуна АІР 250 S2

Характеристики електродвигуна АІР250S2

Значення

Група значень

Найменування характеристики

Вихідні параметри

Потужність P, кВт

75

Умовна частота обертання поля статора N н об/хв

3000

Фактична частота обертання валу N ф , об/хв

2975

Параметри живлення

Тип мережі, частота

Трифазна, 50 Гц

Напруга живлення U Δ /Y, Вольт

380/660

Номінальна сила струму I н при 380/660В, Ампер

139/81

Співвідношення пускового струму та номінального I п /I н

7,0

Паспортні дані

Принцип дії

Асинхронний/індукційний

Коефіцієнт потужності cos φ

0,9

ККД, %

93,6

Число полюсів

2

Маса міді в обмотці, кг (залежно від якості/виробника) *

33 - 36,96*

Момент інерції, кг* м2

0,35

Вага, кг (залежно від якості/виробника/корпусу) *

450 - 467,5*

Експлуатаційні обмеження

Ступінь захисту від пилу та вологи

IP 55

Клас ізоляції обмотки (нагрівостійкість)

F (150 °C)

Режим роботи S1

Тривалий

Рівень шуму, Дб

94

Кліматичне виконання та категорія розміщення

У1, У2, У3, Т2

Обертаючий момент

Відношення максимального моменту, що крутить, до мінімального M max /M н

2,3

крутний момент максимальний M max , Нм

966,273

Момент, що крутить, номінальний M н , Нм

241,568

Відношення пускового моменту, що крутить, до номінального M п /M н

2,0

Підшипники кочення

Підшипник переднього щита, приводний кінець валу.

6314 ZZ-C3

Підшипник заднього щита

6314 ZZ-C3

Кількість мастила, % об'єму камери

30-60

ГОСТ

Стандартизація за способами монтажу

ГОСТ 2479-79

Стандарт прив'язки потужності до габаритів

ГОСТ 51689-2000

Стандарт номінальних даних та робочих характеристик

ГОСТ 28173-89

Виробники

Маркування АІР, 4А, 4АМ, 4АМУ, АІРУ габариту 250 мм

Україна, Китай, Росія

* Менеджер допоможе з підбором виробника, співвідношення ціна/якість двигуна АІР250S2 під Ваш техпроцес і специфіку експлуатації

Габаритні розміри, креслення, діаметр валу

Усі електродвигуни АІР 250 S2 75 кВт 3000 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АІР 250S2 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити паспорт АІР 250 S2 .

Габаритні розміри двигуна АІР250S2
Габаритні та приєднувальні розміри електродвигуна АІР250S2 На кресленні Значення
Висота осі обертання h, мм 250
Довжина ширина висота l/d24/h31 845/490/615
Діаметр валу d1, мм 65
Довжина валу l1, мм 140
Ширина шпонки b1, мм 18
Відступ між лапами та валом l31, мм 168
Відстань між кріпленнями на лапі l10, мм 311
Відстань між кріпленнями лап b10, мм 406
Діаметр отворів на лапах d10, мм 24
Ширина d24, мм 490
Зовнішній діаметр фланця d25, мм 550
Діаметр замку на фланці d21, мм 450
Відстань між кріпленнями на фланці d20, мм 500

Креслення електродвигуна АІР250S2 - габаритні розміри, кріплення, вал, фланець

Де купити двигун АІР 250 S2 в Україні?

Перед відправкою покупцю заводський ВТК відчуває електродвигуни АІР 250 S2 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. При закупівлі китайських моторів АІР250S2 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ. Крім АІР250S2 трьох виробників запропонуємо купити аналоги серій 4АМ, 4А, 5АМ, А, АТ, 4АМУ. Роз'яснимо відмінності та технічні особливості.

Ціни виробників

Тип асинхронного електродвигуна Ціна, грн з ПДВ
АІР250 S2 Китай Економ 31670
АІР 250 S2 Китай Стандарт 36700
4АМ 250 S2, 4А 250S2 Володимирський ВЕМЗ зберігання 30990
4АМУ250S2 Україна 66200

Інфографіка - ціни виробників двигунів 75/3000 на ринку України.

Порада експерта СЛЕМЗ

Фото консультанта з двигунів СЛЕМЗ В Україну ввозять електродвигуни АІР 250 S2 75 кВт 3000 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для купівлі надійного двигуна АІР250S2:

  • Якісні китайські двигуни існують, але ціна порівнянна з українськими
  • Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
  • Більшість «китайців» в Україні – недовговічні та призначені виключно для приводу вентиляторів.
  • «НКЕМЗ» із Нової Каховки не виробляє електродвигуни АІР250S2 у принципі

Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону

Довідник двигунів АІР250S2

Модифікації

Модифікуємо АІР250S2 під довкілля та специфічні завдання:

  • АІР250S2Е – з електромагнітним гальмом
  • АІР250S2Е2 – ЕМТ з розгальмовуючим пристроєм
  • АІРС250S2 – з підвищеним ковзанням
  • АІР250S2 Т2 – для вологого тропічного клімату
  • АІР250S2 ОМ2 – морське виконання

Монтажні виконання - лапи IM1081, фланець IM3081

Стандартне виконання трифазних АІР 250 S2 – лапи. Націнка за фланцеве виконання складає 3%, за комбіноване – 5%.

Виконання асинхронного двигуна АІР 250 S2 фланець im3081 лапи im1081

Розшифровка маркування АІР 250S2 У2 IM1081

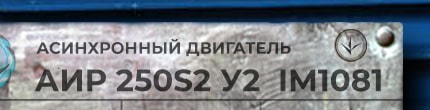

АІР250S2 у2 ухл4 im1001 - розшифровка маркування з шильдика Принцип умовного позначення асинхронного електродвигуна АІР250S2:

  • АІР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
  • 250 – габарит
  • S – довжина сердечника
  • 2 – кількість пар полюсів
  • У – кліматичне виконання
  • 2 – категорія розміщення
  • IM 1081 – монтажне виконання

Схеми підключення до мережі 220/380/660

Схема підключення електродвигуна АІР250S2 до трифазної мережі 380В

Двигуни підключаються до мережі змінного струму 220/380/660В за схемою "Трикутник" або "Зірка".

"Трикутником " 220/380 підключають до однофазної мережі 220 В з конденсаторами. Кінці однієї обмотки з'єднують із початком наступної. Збільшені пускові струми призводять до пробою ізоляції, двигун сильніше нагрівається.

"Зіркою" робочі та пускові струми нижче за рахунок високої напруги живлення 380 В, 660 В.

Комбінована схема підключення pdf

Пристрій асинхронного ел двигуна

Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна АІР 250 S2:

Пристрій та конструкція асинхронного трифазного ел двигуна АІР 250 S2
  1. Підшипникові шити – чавун
  2. Шарикопідшипник
  3. Вал зі шпонковим пазом
  4. Ротор з мідною обмоткою
  5. Корпус із поздовжніми охолодними ребрами
  6. Вентилятор (крильчатка)
  7. Кожух, алюмінієвий сплав – силумін
  1. Клемна панель
  2. Статор – мідні обмотки, електротехнічна сталь.
  3. Шпонка
  4. Манжета
  5. Кабельний ввід
  6. Клемна коробка (борно)
  7. Стопорне кільце

Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшують радіальні навантаження.

Ремонт, випробування, гарантія

Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування двигуна АІР250S2, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше.

Термін служби електродвигуна АІР 250 S2 75 кВт 3000 об/хв збільшить профілактику, підбір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.
