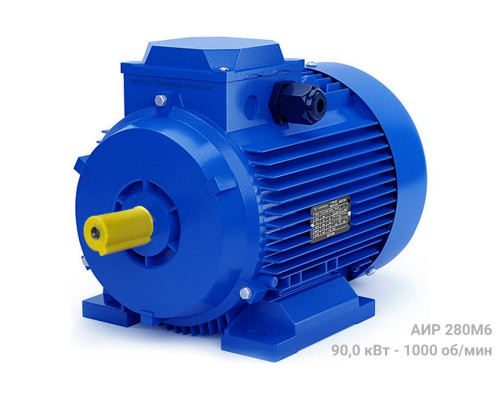

Електродвигун АІР 280 М6 | АІР280М6
Модель: | АИР280М6 |
Тип: | Асинхронный трехфазный |
Габарит: | АІР 280 |
Розташування: | Киев, Харьков, Украина |
Напруга мережі: | 380/660В |
Потужність: | 90 кВт |
Частота обертів: | 1000 об/мин |
Габарити (ДхШхВ): | 1075×550×680 мм |
Вага: | 858 кг |
Гарантія: | 12 месяцев |
Наявність: | Є в наявності |
АИР280М6 - это асинхронный электродвигатель 90 кВт 1000 об/мин. Трехфазный общепромышленный магнитоэлектрический двигатель с короткозамкнутым ротором. Паспортная частота вращения 985 оборотов, мощность - 90 кВт, частота вращения поля статора - 1000 об/мин. Питание - 380/660 Вольт 50 Гц. Универсальные крепежные размеры по ГОСТ 31606-2012. Диаметр вала - 80 мм • IP55 • КПД - 93,8%. АИР280М6 применяется для привода механического промышленного оборудования - редукторов, кранов, маломощных вентиляторов, измельчителей, пил, станков, насосов, дровоколов, компрессоров, дробилок.
Электрические двигатели АИР 280 М6 производят 9 заводов Украины, Китая. Беларусь не выпускает электрические двигатели АИР280М6. От дешевых недолговечных электромоторов для привода вентиляторов до добротных агрегатов сравнимых с советскими.
Данные электродвигателей АИР280М6:
Технические характеристики электродвигателя АИР280М6
Технические характеристики | АИР280М6 |
Потребляемая мощность, киловатт | 90 |
Частота вращения условн/фактич, об/мин | 1000/985 |
Тип | асинхронный |
Фазность | трехфазный |
Кэффициент мощности | 0,86 |
Страна-производитель | Китай, Беларусь, Украина |
Число полюсов | 6 |
Степень защиты | IP 55 |
Максимальный момент силы к минимальному | 2 |
КПД, % | 93,8 |
Эксплуатационные характеристики двигателя | АИР 280 М6 |
Напряжение, Вольт | 380/660 |
Уровень шума, Дб | 85 |
Подшипники (передний/задний) | 6317/6317 |
Номинальный ток, Ампер | 169 |
Климатическое исполнение | У1, У2, У3 |
Количество смазки, % объема камеры | 30-60 |
Отношение пускового тока к номинальному | 6,7 |
Вес, кг | 858 |
Гарантия, мес | 12 |
Режим работы S1 | Продолжительный |
* Менеджер поможет с подбором производителя, соотношения цена/качество двигателя АИР280М6 под Ваш техпроцесс и специфику эксплуатации
Габаритные размеры, чертеж, диаметр вала
Все электродвигатели АИР 280 М6 90 кВт 1000 об/мин производятся по стандартам ГОСТ и «Интерэлектро» с фиксированной привязкой мощности к габаритам. Современные общепромышленные электромоторы АИР 280М6 взаимозаменяемы, имеют одинаковые крепежные размеры, вес, шпонки, расстояния и расположения отверстий. Отличаются устойчивостью к перепадам напряжения, коррозии, межвитковому замыканию и кратковременному повышению нагрузки. Скачать паспорт АИР 280 М6.
Габаритные и присоединительные размеры электродвигателя АИР280М6 | На чертеже | Значение |
Высота оси вращения | h, мм | 280 |
Длина/ширина/высота | l/d24/h31 | 1075/550/680 |
Диаметр вала | d1, мм | 80 |
Длина вала | l1, мм | 170 |
Ширина шпонки | b1, мм | 22 |
Отступ между лапами и валом | l31, мм | 190 |
Расстояние между крепежами на лапе | l10, мм | 419 |
Расстояние между креплениями лап | b10, мм | 457 |
Диаметр отверстий на лапах | d10, мм | 24 |
Ширина по лапам | d24, мм | 550 |
Внешний диаметр фланца | d25, мм | 660 |
Диаметр замка на фланце | d21, мм | 550 |
Расстояние между креплениями на фланце | d20, мм | 600 |
Где купить двигатель АИР 280 М6 в Украине?
Перед отправкой покупателю заводской ОТК испытывает электродвигатели АИР 280 М6 на стендах - замеры вибрации, нагрева, заклиниваний, перегрева электрики, сопротивления пропитки обмоток. При закупке китайских моторов АИР280М6 проверяется соответствие массы меди и диаметра сечения провода требованиям ГОСТ. Помимо АИР280М6 трёх производителей предложим купить аналоги серий 4АМ, 4А, 5АМ, А, АД, 4АМУ. Разъясним отличия и технические особенности.
Цены производителей
Тип асинхронного электродвигателя | Цена, грн с НДС |
АИР280 М6 Китай Эконом | 45300 |
АИР 280 М6 Китай Стандарт | 57400 |
4АМ 280 М6, 4А 280М6 Владимирский ВЭМЗ хранение | 51990 |
4АМУ280М6 Украина | 66210 |
Совет эксперта СЛЭМЗ
В Украину ввозят электродвигатели АИР 280 М6 90 кВт 1000 об/мин девяти разных китайских заводов! Все ли они низкого качества? Намного ли хуже украинских аналогов? Вот четыре важных совета для покупки надежного двигателя АИР280М6:
- Качественные китайские двигатели существуют, но цена соизмерима с украинскими
- Каждый китайский производитель открыто предлагает два прайса – «получше или подешевле»
- Большинство «китайцев» в Украине – недолговечны и предназначены исключительно для привода вентиляторов
- «НКЭМЗ» из Новой Каховки не производит электродвигатели АИР280М6 в принципе
Эксперты СЛЭМЗ помогут разобраться с надежностью и ценами по телефону
Справочник двигателей АИР280М6
Модификации
Модифицируем АИР280М6 под окружающую среду и специфические задачи:
- АИР280М6Е – с электромагнитным тормозом
- АИР280М6Е2 – ЭМТ с растормаживающим устройством
- АИРС280М6 – с повышенным скольжением
- АИР280М6 Т2 – для влажного тропического климата
- АИР280М6 ОМ2 – морское исполнение
Монтажные исполнения - лапы IM1081, фланец IM3081
Стандартное исполнение трехфазных АИР 280 М6 - лапы. Наценка за фланцевое исполнение составляет 3%, за комбинированное - 5%.

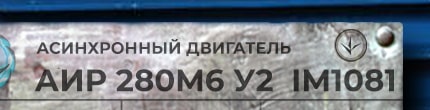

Расшифровка маркировки АИР 280М6 У2 IM1081
Принцип условного обозначения асинхронного электродвигателя АИР280М6:
- АИР – тип электродвигателя (Асинхронный Интерэлектро Р - ГОСТ Р 51689)
- 280 – условный габарит
- М – обозначение длины сердечника
- 6 – число пар полюсов
- У – климатическое исполнение
- 2 – категория размещения
- IM 1081 – монтажное исполнение
Схемы подключения к сети 220В/380В/660В
Двигатели подключаются к питающей сети переменного тока 220/380/660В по схеме "Треугольник" или"Звезда".
"Треугольником" 220/380 В подключают к однофазной сети 220 В с конденсаторами. Концы одной обмотки соединяют с началом следующей. Увеличенные пусковые токи приводят к пробою изоляции, двигатель сильнее нагревается.
"Звездой" рабочие и пусковые токи ниже за счет высокого напряжения питания 380 В, 660 В.
Устройство асинхронного эл двигателя
Конструкция создает индукционное магнитное поле в беличьей клетке статора под действием линейного напряжения и подает крутящий момент на вал. Схема устройства асинхронного двигателя АИР 280 М6:

- Подшипниковые шиты – чугун
- Шарикоподшипник
- Вал со шпоночным пазом
- Ротор с медной обмоткой
- Корпус с продольными охлаждающими ребрами
- Вентилятор (крыльчатка)
- Кожух, алюминиевый сплав – силумин
- Клеммная панель
- Статор – медные обмотки, электротехническая сталь
- Шпонка
- Манжета
- Кабельный ввод
- Клеммная коробка (борно)
- Стопорное кольцо
Возможно вертикальное крепление свободным концом вала вверх или вниз - комплектация радиально-упорными подшипниками уменьшают радиальные нагрузки.
Ремонт, испытания, гарантия
Три сервисных цеха в Украине: Харьков, Киев, Днепр. Профессиональное оборудование, собственное производство запчастей и гарантия на выполненные работы до 12 месяцев. Устранение последствий рабочих нагрузок, приводящих к неисправностям и поломкам - перегревы, обрывы, повышенные шумы, перемотка, восстановление посадочных мест. Выполним порошковую покраску двигателя АИР280М6, переконсервацию, аттестацию, замену ротора, сушку, замеры сопротивления, заводскую перемотку и прочее.
Срок службы электродвигателя АИР 280 М6 90 кВт 1000 об/мин увеличит профилактика, подбор качественного производителя, использование теплового реле, универсальных блоков защиты УБЗ, частотных преобразователей.
