Електродвигун асинхронний АИР355MLA8
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | АИР 355MLA8 |
| Тип: | Асинхронный трехфазный |
| Розташування: | Харьков, Украина |
| Напруга мережі: | 380/660В |
| Потужність: | 200 кВт |
| Частота обертів: | 750 об/мин |
| Габарити (ДхШхВ): | 152×80×101 см |
| Вага: | 2250 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Електродвигун АИР355MLA8 – асинхронний трифазний магнітоелектричний мотор із короткозамкненим ротором загальнопромислового призначення, потужність двигуна 200 кВт на 750 об/хв. Випускаються більш ніж 14 заводами-виробниками України та Китаю з різним рівнем сервіс-фактору та надійності за стандартом «Інтерелектро». Універсальні кріпильні розміри згідно з ГОСТ 31606-2012, діаметр валу – 100 мм. Живлення від мереж 380/660В. Захист від пилу та вологи IP 55. ККД - 94,5%.
Технічні характеристики АИР 355 MLA8
Таблиці технічних параметрів електричного двигуна змінного струму АИР355L8. Пускові струми, обмотувальні дані, ККД, момент, що крутить, коефіцієнт ковзання.
| Технічні характеристики | Електродвигун АИР355MLA8 |
| Споживана потужність, кіловат | 200 |
| Частота обертання умовн/фактич, про/хв | 750/740 |
| Тип | асинхронний |
| Фазність | трифазний |
| Коефіцієнт потужності | 0,83 |
| Країна виробник | Китай, Україна |
| Число полюсів | 8 |
| Ступінь захисту | IP 54/55 |
| Віднос. макс. вращ-го моменту сили до ном. | 2 |
| ККД, % | 94,5 |
| Експлуатаційні характеристики двигуна | АИР 355 MLA8 |
| Напруга, Вольт | 380/660 |
| Рівень шуму, Дб | 90 |
| Підшипники (передній/задній) | 322/6322 |
| Номінальний струм, Ампер | 387 |
| Кліматичне виконання | У1, У2, У3 |
| Кількість мастила, % об'єму камери | 30-60 |
| Відношення пускового струму до номінального | 6,4 |
| вага, кг | 2250 |
| Гарантія, міс | 12 |
| Режим роботи S1 | Тривалий |
Габаритні розміри, креслення та діаметр валу.
Весь каталог електродвигунів АИР випускається за стандартами ГОСТ та «Інтерелектро» із фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АИР 355MLA8 взаємозамінні, мають майже однакові кріпильні розміри, вагу, шпонки, габарити, відстані та розташування отворів.
| Габаритні та приєднувальні розміри | На кресленні | Значення |
| Висота осі обертання | h, мм | 355 |
| Довжина ширина висота | l/d24/h31 | 1560/730/1010 |
| Діаметр валу | d1, мм | 100 |
| Довжина валу | l1, мм | 210 |
| Ширина шпонки | b1, мм | 28 |
| Відступ між лапами та валом | l31, мм | 254 |
| Відстань між кріпленнями на лапі | l10, мм | 500 |
| Відстань між кріпленнями лап | b10, мм | 610 |
| Діаметр отворів на лапах | d10, мм | 28 |
| Ширина по лапах | d24, мм | 730 |
| Зовнішній діаметр фланця | d25, мм | 800 |
| Діаметр замку на фланці | d21, мм | 690 |
| Відстань між кріпленнями на фланці | d20, мм | 740 |
Де купити надійний електродвигун АИР 355 L8?
На сайті Слобожанського заводу Ви зможете купити електродвигун АИР355L8 швидко, безпечно та надійно.
Надійність . Заводський ВТК, випробування на стендах та вимірами споротивлення обмотки фаз виключають усі ризики невідповідності електродвигуна паспортним характеристикам. Сервісні потужності Слобожанського заводу дають змогу щодня приймати промислові приводи на ремонт усіх видів.
Альтернатива. Ціна кусається? Крім двигунів АИР355MLA8 різної якості запропонуємо аналог із неліквідів серії 4АМ, 4А, 5АМ, А, АТ, 6АМУ. Роз'яснимо відмінності та технічні особливості.
Безпека . Слобожанський завод попереджає: Якщо Ваш вибір упав на іншого постачальника, ВАЖЛИВО переконатися в якості підготовки відновлених двигунів із зберігання, наявності власних сервісних потужностей та репутації продавця!
Ціни різних виробників
Електродвигуни серії АИР355MLA8 в Україні – це тільки китайське виробництво. Або аналоги складського зберігання - 4АМ355MLA8, 5А355MLA8, 4АМУ355MLA8. При цьому Китай класу "Економ" коштуватиме від 148 тисяч гривень з ПДВ, а ціна якіснішого "Стандарту" на 20% вища.
Порада експерта СЛЕМЗ
Чи можна купувати "китайця" такої потужності? Чи всі вони низької якості? Які двигуни оптимальні за ціною та сервіс-фактором. Ось чотири важливі поради для покупки якісного двигуна АИР 355MLA8:
- На такій потужності ми не рекомендуємо купівлю навіть китайських двигунів – не лише через якість, а й через ціну
- Якісно розконсервований та випробуваний двигун із зберігання - оптимальний за ціною та довговічністю
- Китай "економ" не рекомендується категорично, "Стандарт" допустимий при роботі без перевантажень і з суворим дотриманням вимог щодо струму та температурного режиму.
- «НКЕМЗ» із Нової Каховки не виробляє електродвигуни АИР у принципі
Довідкові матеріали
Маркування підшипників АИР355L8
У таблиці вказані типи осьових підшипників для асинхронних двигунів АИР 355MLA8 стандартного виконання IM 1081. Комплектація радіально-упорними підшипниками можлива за умови вертикального кріплення двигуна вільним кінцем валу вгору або вниз. Вони нівелюють радіальне навантаження від зміни розташування.
| Види встановлених підшипників кочення | |
| Передній (Привідний кінець валу) | Задній (З боку вентилятора) |
| NU322 C3 | 6322 C3 |
Переваги марки АИР 355L8 перед аналогами:
- уніфікований стандарт
- загальнодоступні ТУ
- ремонтопридатність
- високий клас нагрівальностійкості ізоляції
- низький рівень шуму
Модифікації
Можливі виконання з модифікацією за умовами навколишнього середовища та монтажем додаткових пристроїв на двигун:
- АИР355MLA8Е – з електромагнітним гальмом
- АИР355MLA8Е2 – ЕМТ з розгальмовуючим пристроєм
- АИРС355MLA8 – з підвищеним ковзанням
- АИР355MLA8 Т2 – для вологого тропічного клімату
- АИР355MLA8 ОМ2 – морське виконання

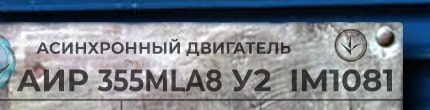

Розшифровка маркування
Принцип умовного позначення асинхронного електродвигуна з прикладу АИР355MLA8:
- АИР – тип електродвигуна (Асинхронний Інтерелектро Р – ГОСТ Р 51689)
- 355 – умовний габарит
- L – позначення довжини сердечника
- 8 – кількість пар полюсів
- У – кліматичне виконання
- 2 – категорія розміщення
- IM 1081 – монтажне виконання лапи
Монтажні виконання - лапи, фланець
У стандартному вигляді трифазний двигун АИР 355 MLA8 виконується на лапах. За бажанням замовника виконаємо комбінований та фланцевий спосіб монтажу. Націнка за фланцеве виконання електродвигуна становить 3%, за комбіноване - 5%.
Схеми підключення двигуна до мережі 380/660
Загальнопромислові електродвигуни трифазного типу підключаються до мережі змінного струму 380/660В за схемою "Трикутник" або "Зірка".
Підключення "Трикутником " забезпечує досягнення паспортної потужності двигуна АИР 355 MLA8, збільшений крутний момент та покращене тягове зусилля. "Зірка" забезпечує оптимальний ККД двигуна та нижчі струми. Але при цьому неможливо досягти паспортної потужності електродвигуна.
Влаштування асинхронного електродвигуна АИР355MLA8
АИР355MLA8 складається з ротора, статора, підшипників, клемної коробки (брно), підшипникових щитів, вентилятора (крильчатки) охолодження, що з'єднується напівмуфтами. Детальний пристрій двигуна АИР 355 L8:
- Підшипниковий задній щит
- Підшипник
- Вал
- Корпус статора
- Корпус
- Вентилятор
- Кожух
- Клемна панель
- Статор із обмотками
- Шпонка
- Манжета
- Кабельний ввід
- Клемна коробка
- Стопорне кільце
Ремонт, випробування, профілактика, гарантія на АИР 355MLA8
Ремонт вашого двигуна у СЛЕМЗ – чудова альтернатива покупці! Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців.
Три сервісні цехи в Україні: Харків, Київ, Дніпро. Виконаємо переконсервацію, атестацію, заміну ротора, сушіння двигуна марки АИР355MLA8, виміри опору, заводське перемотування та інше.
Дізнатись більше подробиць про ціни, виробників та характеристики асинхронного трифазного електродвигуна АИР 355L8 200 кВт 750 об/хв Ви завжди можете у наших менеджерів за телефоном. Телефонуйте!
