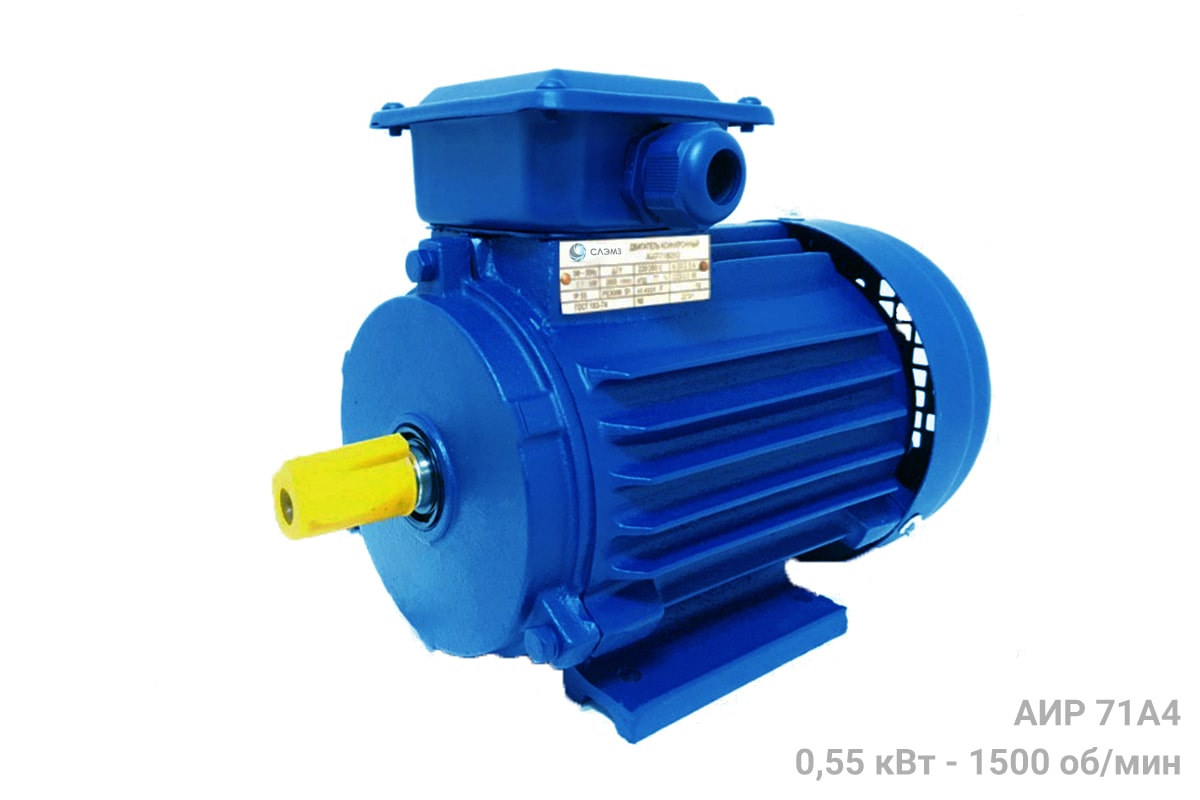

Електродвигун АІР71А4 | АІР 71 А4
| Модель: | АИР71А4 |
| Тип: | Асинхронный трехфазный |
| Габарит: | АІР 71 |
| Розташування: | Киев, Харьков, Украина |
| Напруга мережі: | 220/380В |
| Потужність: | 0,55 кВт |
| Частота обертів: | 1500 об/мин |
| Габарити (ДхШхВ): | 270×150×195 мм |
| Вага: | 8.8 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
АІР71А4 – це асинхронний електродвигун 0,55 кВт 1500 об/хв. Трифазний загальнопромисловий магнітоелектричний двигун із короткозамкненим ротором. Паспортна частота обертання 1390 оборотів, потужність – 0,55 кВт, частота обертання поля статора – 1500 об/хв. Живлення - 220/380 Вольт 50 Гц. Універсальні кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 19 мм • IP55 • ККД – 71%. АІР71А4 застосовується для приводу механічного промислового обладнання - редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.
Електричні двигуни АІР 71 А4 виробляють 14 заводів України, Китаю та Білорусії. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими. Найбільш відомі виробники СНД: Полтава Електромотор, Моселектромаш, Харківський електротехнічний завод Укрелектромаш ХЕЛЗ, Могилівський завод Електродвигун МЕЗ, Поліссяелектромаш.
Дані електродвигунів 0,55 кВт 1500 об/хв:
Технічні характеристики електродвигуна АІР71А4
|
Характеристики приводу 0,55 кВт 1500 об/хв |
Значення |
|
|
Група значень |
Найменування характеристики |
|
|
Вихідні параметри |
Потужність P, кВт |
0,55 |
|
Умовна частота обертання поля статора N н об/хв |
1500 |
|
|
Фактична частота обертання валу N ф , об/хв |
1390 |
|
|
Параметри живлення |
Тип мережі, частота |
Трифазна, 50 Гц |
|
Напруга живлення U Δ /Y, Вольт |
220/380 |
|
|
Номінальна сила струму I н при 220В/380В, Ампер |
2,7/1,6 |
|
|
Співвідношення пускового струму та номінального I п /I н |
5,2 |
|
|
Паспортні дані |
Принцип дії |
Асинхронний/індукційний |
|
Коефіцієнт потужності cos φ |
0,75 |
|
|
ККД, % |
71 |
|
|
Число полюсів |
4 |
|
|
Маса міді в обмотці, кг (залежно від якості/виробника) * |
0,92 - 1,03* |
|
|
Момент інерції, кг* м2 |
0,0010 |
|
|
Вага, кг (залежно від якості/виробника/корпусу) * |
8 - 9,2* |
|
|
Експлуатаційні обмеження |
Ступінь захисту від пилу та вологи |
IP 55 |
|
Клас ізоляції обмотки (нагрівостійкість) |
F (150 °C) |
|
|
Режим роботи S1 |
Тривалий |
|
|
Рівень шуму, Дб |
58 |
|
|
Кліматичне виконання та категорія розміщення |
У1, У2, У3, Т2 |
|
|
Обертаючий момент |
Відношення максимального моменту, що крутить, до мінімального M max /M н |
2,3 |
|
Крутний момент макс M max , Нм |
9,269 |
|
|
Момент, що крутить, номінальний M н , Нм |
3,862 |
|
|
Відношення пускового моменту, що крутить, до номінального M п /M н |
2,4 |
|
|
Підшипники кочення |
Підшипник переднього щита, приводний кінець валу. |
6201 ZZ-C3 |
|
Підшипник заднього щита |
6201 ZZ-C3 |
|
|
Кількість мастила, % об'єму камери |
30-60 |
|
|
ГОСТ |
Стандартизація за способами монтажу |
ГОСТ 2479-79 |
|
Стандарт прив'язки потужності до габаритів |
ГОСТ 51689-2000 |
|
|
Стандарт номінальних даних та робочих характеристик |
ГОСТ 28173-89 |
|
|
Виробники |
Маркування АІР, 4А, 4АМ, 4АМУ, АІРУ, АІРМ, АІРЕ габариту 71 мм |
Україна, Китай, Білорусь, Росія |
* Менеджер допоможе з підбором виробника, співвідношення ціна/якість двигуна АІР71А4 під Ваш техпроцес та специфіку експлуатації
Габаритні розміри, креслення, діаметр валу
Усі електродвигуни АІР 71 А4 0,55 кВт 1500 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АІР 71А4 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити паспорт АІР 71 А4 .
| Габаритні та приєднувальні розміри електродвигуна 0,55 кВт 1500 об/хв | На кресленні | Значення |
| Висота осі обертання | h, мм | 71 |
| Довжина ширина висота | l/d24/h31 | 270/150/195 |
| Діаметр валу | d1, мм | 19 |
| Довжина валу | l1, мм | 40 |
| Ширина шпонки | b1, мм | 6 |
| Відступ між лапами та валом | l31, мм | 45 |
| Відстань між кріпленнями на лапі | l10, мм | 90 |
| Відстань між кріпленнями лап | b10, мм | 112 |
| Діаметр отворів на лапах | d10, мм | 7 |
| Ширина | d24, мм | 150 |
| Зовнішній діаметр фланця | d25, мм | 200 |
| Діаметр замку на фланці | d21, мм | 130 |
| Відстань між кріпленнями на фланці | d20, мм | 165 |
Де купити двигун 0.55 кВт 1500 об/хв в Україні?
Перед відправкою покупцю заводський ВТК випробовує електродвигуни АІР 71 А4 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. При закупівлі китайських моторів АІР71А4 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ. Крім АІР71А4 трьох виробників запропонуємо купити аналоги серій 4АМ, 4А, 5АМ, А, АТ, 4АМУ. Роз'яснимо відмінності та технічні особливості.
Ціни виробників
| Тип асинхронного електродвигуна | Ціна, грн з ПДВ |
| АІР71 А4 Китай Економ | 1920 |
| АІР 71 А4 Китай Стандарт | 3360 |
| АІР71А4 Україна | 3800 |
| АІР71А4 Білорусь | 4180 |
| 4АМ 71 А4, 4А 71А4 Володимирський ВЕМЗ зберігання | 2510 |
| АІРе 71 А4 220 Вольт, однофазний | 5260 |
Порада експерта СЛЕМЗ
В Україну ввозять електродвигуни АІР 71 А4 0,55 кВт 1500 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для купівлі надійного двигуна АІР71А4:
- Якісні китайські двигуни існують, але ціна порівнянна з українськими
- Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
- Більшість «китайців» в Україні – недовговічні, БУ і призначені виключно для приводу вентиляторів.
- «НКЕМЗ» із Нової Каховки не виробляє електродвигуни АІР71А4 у принципі
Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону
Довідник двигунів АІР71А4 0.55/1500
Модифікації
Модифікуємо АІР71А4 під довкілля та специфічні завдання:
- АІР71А4Е – з електромагнітним гальмом
- АІР71А4Е2 – ЕМТ з розгальмовуючим пристроєм
- АІРС71А4 – з підвищеним ковзанням
- АІР71А4 Т2 – для вологого тропічного клімату
- АІР71А4 ОМ2 – морське виконання
- АІРЕ71А4 - однофазні з конденсатором для мережі 220 В
Монтажні виконання - лапи IM1081, фланець IM3081
Стандартне виконання трифазних АІР 71 А4 – лапи. Націнка за фланцеве кріплення складає 3%, за комбіноване – 5%.

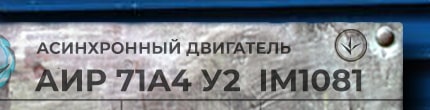

Розшифровка маркування АІР 71А4 У2/У3 IM1081
Принцип умовного позначення асинхронного електродвигуна АІР71А4:
- АІР – тип електродвигуна (Асинхронний Інтерелектро Р – ГОСТ Р 51689)
- 71 – габарит
- А – довжина сердечника
- 2 – кількість пар полюсів
- У – кліматичне виконання
- 2 – категорія розміщення
- IM 1081 – монтажне виконання
Схеми підключення до трифазної мережі 220В/380В
Двигуни підключаються до мережі змінного струму 220/380/660В за схемою "Трикутник" або "Зірка".
"Трикутником " 220/380 підключають до однофазної мережі 220 В з конденсаторами. Кінці однієї обмотки з'єднують із початком наступної. Збільшені пускові струми призводять до пробою ізоляції, двигун сильніше нагрівається.
"Зіркою" робочі та пускові струми нижче за рахунок високої напруги живлення 380 В, 660 В.
Пристрій асинхронного ел двигуна 0,55 кВт 1500 оборотів
Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна 0,55 кВт 1500 об/хв:
- Підшипникові шити – чавун
- Шарикопідшипник
- Вал зі шпонковим пазом
- Ротор з мідною обмоткою
- Корпус із поздовжніми охолодними ребрами
- Вентилятор (крильчатка)
- Кожух, алюмінієвий сплав – силумін
- Клемна панель
- Статор – мідні обмотки, електротехнічна сталь.
- Шпонка
- Манжета
- Кабельний ввід
- Клемна коробка (борно)
- Стопорне кільце
Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшують радіальні навантаження.
Фото
Ремонт, випробування, гарантія
Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, власне виробництво запчастин та гарантія на виконані роботи до 12 місяців. Купити асинхронний електродвигун АІР71А4 220В, 380В за ціною від 1640 грн. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування двигуна АІР71А4 0,55 кВт 1500 об/хв, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше.
Термін служби електродвигуна АІР 71 А4 0,55 кВт 1500 об/хв збільшить профілактика, вибір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.
