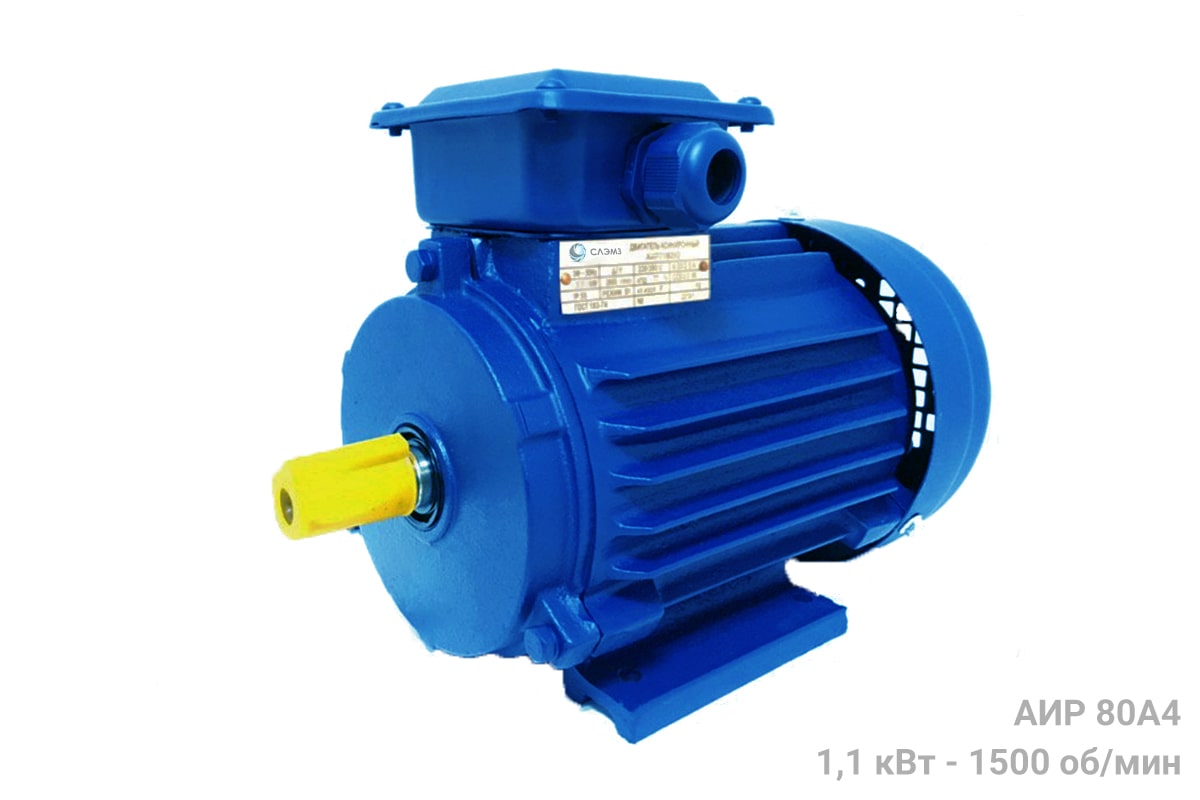

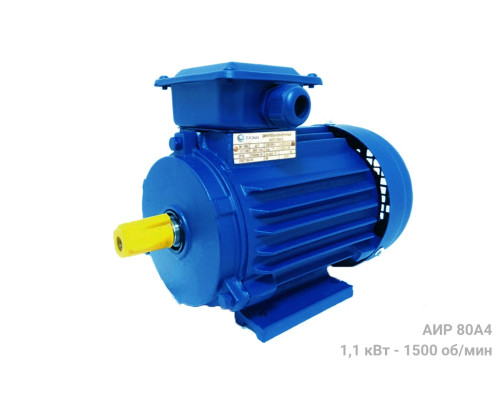

Електродвигун АИР80А4
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | АИР80А4 |
| Тип: | Асинхронный трехфазный |
| Розташування: | Киев, Харьков, Украина |
| Напруга мережі: | 220/380В |
| Потужність: | 1,1 кВт |
| Частота обертів: | 1500 об/мин |
| Габарити (ДхШхВ): | 310×165×214 мм |
| Вага: | 13.2 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Електродвигун АИР80А4 - це короткозамкнений асинхронний двигун з параметрами 1,1 кВт 1500 оборотів в хвилину. Підключається до трифазної мережі 380 Вольт 50 Гц. Паспортні характеристики АИР 80 А4: фактична частота обертання 1390 об/хв, потужність – 1.1 кВт, діаметр валу – 22 мм, вага – 13,2 кг, пусковий струм – 17,1А, крутний момент – 7,398 Нм, ККД – 76 2%. Універсальні габаритні розміри згідно з ГОСТ 31606-2012.
- Кліматичні виконання - АИР80А4у1, АИР80А4у2, АИР80А4у3
- Монтажні виконання - im1081 на лапах, im3081 фланець, im2081 комбінований
Електродвигуни АИР80А4 застосовуються для приводу механічного промислового обладнання - редукторів, малопотужних димососів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок, кранів з гальмом. АИР 80А4 виробляють 11 заводів України та Китаю. Від дешевих недовговічних електромоторів для приводу вентиляторів до добротних агрегатів можна порівняти з радянськими.
Технічні характеристики двигуна АИР80А4
|
Характеристики електродвигуна АИР80А4 |
Значення |
|
|
Вихідні параметри |
Потужність P, кВт |
1,1 |
|
Умовна частота обертання поля статора N н об/хв |
1500 |
|
|
Фактична частота обертання валу N ф , об/хв |
1390 |
|
|
Параметри живлення |
Тип мережі, частота |
Трифазна, 50 Гц |
|
Напруга живлення U Δ /Y, Вольт |
220/380 |
|
|
Номінальна сила струму I н при 220В/380В, Ампер |
4,9/2,8 |
|
|
Співвідношення пускового струму та номінального I п /I н |
6,0 |
|
|
Паспортні данні |
Принцип дії |
Асинхронний/індукційний |
|
Коефіцієнт потужності cos φ |
0,77 |
|
|
ККД, % |
76,2 |
|
|
Число полюсів |
4 |
|
|
Маса міді в обмотці, кг (залежно від якості/виробника) * |
1,36 – 1,52* |
|
|
Момент інерції, кг* м2 |
0,0028 |
|
|
Вага, кг (залежно від якості/виробника/корпусу) * |
13,2 - 14 * |
|
|
Експлуатаційні обмеження |
Ступінь захисту від пилу та вологи |
IP 55 |
|
Клас ізоляції обмотки (нагрівостійкість) |
F (150 °C) |
|
|
Режим роботи S1 |
Тривалий |
|
|
Рівень шуму, Дб |
61 |
|
|
Кліматичне виконання та категорія розміщення |
У1, У2, У3, Т2 |
|
|
Обертаючий момент |
Відношення максимального моменту, що крутить, до номінального M max /M н |
2,3 |
|
Крутний момент макс M max , Нм |
17,755 |
|
|
Момент, що крутить, номінальний M н , Нм |
7,398 |
|
|
Відношення пускового моменту, що крутить, до номінального M п /M н |
2,3 |
|
|
Підшипники кочення |
Підшипник переднього щита, приводний кінець валу. |
6205 ZZ-C3 |
|
Підшипник заднього щита |
6204 ZZ-C3 |
|
|
Кількість мастила, % об'єму камери |
30-60 |
|
|
ГОСТ |
Стандартизація за способами монтажу |
ГОСТ 2479-79 |
|
Стандарт прив'язки потужності до габаритів |
ГОСТ 51689-2000 |
|
|
Стандарт номінальних даних та робочих характеристик |
ГОСТ 28173-89 |
|
|
Виробники |
Маркування АИР, 4А, 4АМ, 4АМУ, АИРУ, АИРМ, АИРЕ габариту 80 мм |
Україна, Китай |
Креслення та габаритні розміри електродвигуна АИР80А4
Електродвигуни АИР80А4 1.1 кВт 1500 об/хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. АИР 80А4 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити технічний паспорт.
| Габаритні та приєднувальні розміри електродвигуна АИР80А4 | На кресленні | Значення, мм |
| Висота осі обертання | h | 80 |
| Довжина ширина висота | l/d24/h31 | 310/165/214 |
| Діаметр валу | d1 | 22 |
| Довжина валу | l1 | 50 |
| Ширина шпонки | b1 | 6 |
| Відступ між лапами та валом | l31 | 50 |
| Відстань між кріпленнями на лапі | l10 | 100 |
| Відстань між кріпленнями лап | b10 | 125 |
| Діаметр отворів на лапах | d10 | 10 |
| Ширина | d24 | 165 |
| Зовнішній діаметр фланця | d25 | 200 |
| Діаметр замку на фланці | d21 | 130 |
| Відстань між кріпленнями на фланці | d20 | 165 |
Виконання АИР80а4 im1081 на лапах, im3081 фланець
Типи кріплення:
- Виконання IM1081 (В3) – електродвигун АИР80А4 на лапах
- Виконання IM2081 (В35) - електродвигун АИР80А4 з лапами та фланцем
- Виконання IM3081 (В5) - електродвигун АИР80А4 фланцевий
Параметри з паспорта АИР 80А4 - ГОСТ, пускові струми, підшипники, вага, монтаж
Для довгострокової роботи необхідно дотримуватись паспортних параметрів електродвигуна АИР 80 А4:
- Стандартні підшипники - 6205 ZZ-C3/6204 ZZ-C3
- Опорно-упорні підшипники для вертикального монтажу
- Пусковий струм – 17,1 Ампер, пускове зусилля 17,755 Нм
- Вага (корпус силумін або чавун та якість обмотки)
- Основні ГОСТ – 31606-2012, 183-74
Розшифровка маркування АИР 80 А4 У1/У2/У3 IM1081
Розшифровка умовного позначення асинхронного електродвигуна АИР80А4:
- АИР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
- 80 – габарит
- А4 – довжина сердечника А, 4 – число пар полюсів
- У2 - кліматичне виконання (ГОСТ 15150-69) та категорія розміщення
- IM 1081 - монтажне виконання
Електричні схеми
Трифазні електродвигуни АИР80А4 підключаються "зіркою" до 3ф мережі або "трикутником" через конденсатор до побутової розетки 220в. Після розрахунку діаметра дроту, вибору реле в автоматі, монтажу відповідно до виконання на станині або фланці, вимірювання опору ізоляції, центрування валу - кабелі заводяться в борно (клемну коробку) та підключаються до клем.
Підключення двигуна АИР80А4 до трифазної мережі 380В
У промислову мережу 380в асинхронні двигуни підключаються "зіркою" (початки статорних обмоток з'єднуємо з фазами, а кінці зводимо в одну нейтральну точку - нуль). Дана схема дозволяє електродвигунам АИР 80А4 видавати максимальні паспортні характеристики.
Підключення електродвигуна АИР80А4 до однофазної мережі 220В
Підключення асинхронного трифазного мотора до 220в через конденсатор трикутником приведе до втрати 35% потужності. Настійно рекомендуємо встановлення двох конденсаторів - робочого та пускового підвищеної ємності. Це підвищить момент, що крутить, знизить пускові струми і запобіжить, перегрів і перегорання мідного проводу обмотки.
Аналоги та модифікації асинхронних двигунів АИР 80 А4
Модифікації електродвигунів АИР 80А4:
- АИР80А4Е – з електромагнітним гальмом
- АИР80А4Е2 – ЕМТ з розгальмовуючим пристроєм
- АИРС80А4 – з підвищеним ковзанням
- АИРЕ80А4 - однофазні з конденсатором для мережі 220 В
Аналоги електродвигунів АИР 80А4:
- Китайські АИР80А4, Y3 80А4, Y2 80А4
- З боліт АТ 80А4, 5АМ 80А4, 5А 80А4
- Радянські 4АМ 80А4, 4А 80А4, А 80А4
- Українські АИРМ 80А4, 6АМУ 80А4, 4АМУ 80А4
Ціни електродвигунів АИР80А4 1.1 кВт 1500 об/хв
| Асинхронний електродвигун | Ціна, грн з ПДВ |
| АИР80А4 Китай Економ | 3507 |
| АИР 80 А4 У1/У2/У3 Китай Стандарт | 4314 |
| АИР80А4 Україна | 8680 |
| АИР80а4 Могильов | - |
| 4АМ 80 А4, 4А 80А4 Володимирський ВЕМЗ зберігання | 4100 |
| АИРе80А4 220 Вольт, однофазний | 8800 |
Порада експерта СЛЕМЗ
В Україну імпортують електродвигуни 1.1 кВт 1500об/хв дев'яти різних китайських заводів! Чи всі вони низької якості? Характеристики гірші за українські аналоги? Ось чотири важливі поради для вибору кращого поєднання ціна/якість електродвигуна АИР80А4:
- Якісні китайські двигуни існують, але ціна порівнянна з українськими
- Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
- Остерігайтеся найнижчих цін. Економити можна тільки знижуючи вміст міді в шині, металу в корпусі, на матеріалах просочення та ізоляції.
- Ретельно підбирайте контактори в автомат, теплові реле (магнітний пускач) – продовжіть ресурс та збережіть гарантію
Де купити електродвигун АИР80А4у1/АИР80А4у2/АИР80А4у3 в Україні?
Перед відправкою покупцю заводський ВТК випробовує асинхронні електродвигуни АИР80А4 на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток. Підбираємо кліматичне виконання – АИР80А4у1/АИР80А4у2/АИР80А4у3, монтажне – im1081/im3081/im2081. При закупівлі в Китаї електродвигунів АИР 80 А4 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ. Крім АИР 80А4 трьох виробників запропонуємо купити аналоги, встановимо електромагнітне гальмо, опорно-упорні підшипники, теплові реле.
Телефонуйте Фахівцям СЛЕМЗ, ми консультуємо за цінами, допомагаємо купити оптимальний асинхронний електродвигун АИР80А4 під характеристики. Відправимо замовлення післяплатою або виставимо рахунок-фактуру.
