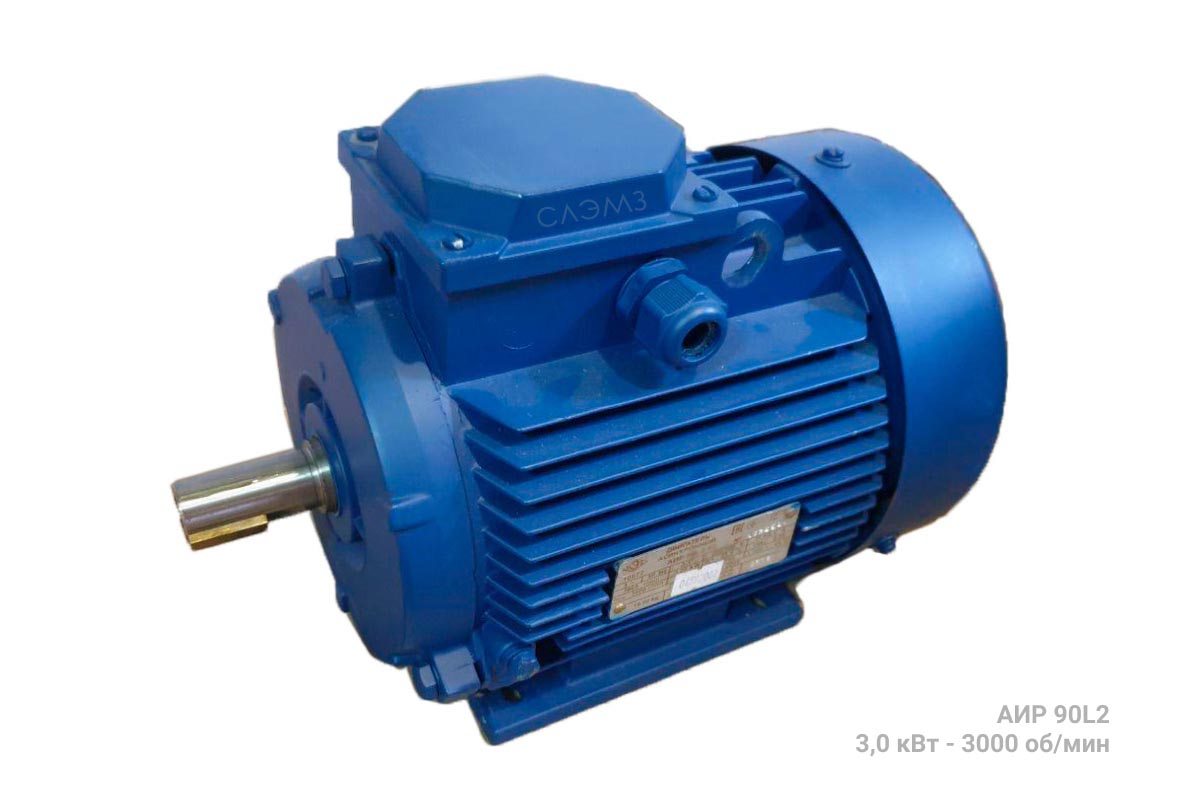

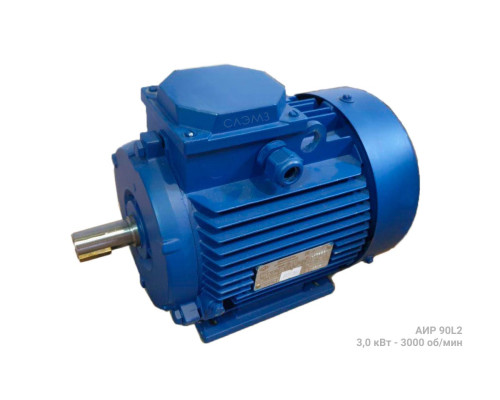

АІР 90 L2 - електродвигун 3 кВт 3000 об/хв

Лідер продажу!


Модель:АИР90L2
Тип:Асинхронный трехфазный
Габарит:АІР 90
Розташування:Киев, Харьков, Украина
Напруга мережі:220/380В
Потужність:3 кВт
Частота обертів:3000 об/мин
Габарити (ДхШхВ):360×180×250 мм
Вага:19.8 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Цена: от 2900 грн.



4 відгуків

АІР90L2 - це асинхронний електродвигун 3 кВт 3000 об/хв . Короткозамкнений ротор, загальнопромислове призначення. Паспортна потужність – 3 кВт, частота обертання поля статора – 3000 об/хв. Напруга мережі живлення – 220 Вольт, 380 Вольт, частота 50 Гц. Кріпильні розміри згідно з ГОСТ 31606-2012. Діаметр валу – 24 мм • IP55 • ККД – 82,6%. Магнітоелектричний трифазний АІР90L2 застосовується для приводу механічного промислового обладнання - редукторів, кранів, малопотужних вентиляторів, подрібнювачів, пилок, верстатів, насосів, дровоколів, компресорів, дробарок.

Електричні двигуни АІР 90L2, АІРМ90L2 виробляють 14 заводів України, Китаю та Білорусії. Найбільш відомі виробники моторів 3/3000 об/хв: Полтава Електромотор, Моселектромаш, Харківський електротехнічний завод Укрелектромаш ХЕЛЗ, Могилівський завод Електродвигун МЕЗ, Поліссяелектромаш.

Технічні характеристики електродвигуна АІР 90 L2

Паспортні характеристики електродвигуна АІР 90 L2

Характеристики двигуна 3 кВт 3000 об/хв

Електродвигун

АІР 90 L2

Група значень

Найменування характеристики

Вихідні параметри

Потужність P, кВт

3

Умовна частота обертання поля статора N н об/хв

3000

Фактична частота обертання валу N ф , об/хв

2860

Параметри живлення

Тип мережі, частота

Трифазна, 50 Гц

Напруга живлення U Δ /Y, Вольт

220/380

Номінальна сила струму I н при 220В/380В, Ампер

12/7

Співвідношення пускового струму та номінального I п /I н

7,5

Паспортні дані

Принцип дії

Асинхронний/індукційний

Коефіцієнт потужності cos φ

0,84

ККД, %

82,6

Число полюсів

2

Маса міді в обмотці, кг (залежно від якості/виробника) *

2,51 - 2,81*

Момент інерції, кг* м2

0,0024

Вага, кг (залежно від якості/виробника/корпусу) *

20 - 29*

Експлуатаційні обмеження

Ступінь захисту від пилу та вологи

IP 55

Клас ізоляції обмотки (нагрівостійкість)

F (150 °C)

Режим роботи S1

Тривалий

Рівень шуму, Дб

76

Кліматичне виконання та категорія розміщення

У1, У2, У3, Т2

Обертаючий момент

Відношення максимального моменту, що крутить, до мінімального M max /M н

2,3

крутний момент максимальний M max , Нм

26,045

Момент, що крутить, номінальний M н , Нм

10,017

Відношення пускового моменту, що крутить, до номінального M п /M н

2,2

Підшипники кочення

Підшипник переднього щита, приводний кінець валу.

6205 ZZ-C3

Підшипник заднього щита

6205 ZZ-C3

Кількість мастила, % об'єму камери

30-60

ГОСТ

Стандартизація за способами монтажу

ГОСТ 2479-79

Стандарт прив'язки потужності до габаритів

ГОСТ 51689-2000

Стандарт номінальних даних та робочих характеристик

ГОСТ 28173-89

Виробники

Маркування АІР, 4А, 4АМ, 4АМУ, АІРУ, АІРМ, АІРЕ габариту 90 мм

Україна, Китай, Білорусь, Росія

* Менеджер допоможе з підбором виробника АІР90L2, співвідношення ціна/якість двигуна 3 кВт 3000 об/хв під Ваш техпроцес та специфіку експлуатації

Габаритні розміри, креслення, діаметр валу

Всі електродвигуни АІР90L2 3 кВт 3000 об.хв виробляються за стандартами ГОСТ та «Інтерелектро» з фіксованою прив'язкою потужності до габаритів. Сучасні загальнопромислові електромотори АІР 90L2 взаємозамінні, мають однакові кріпильні розміри, вагу, шпонки, відстані та розташування отворів. Відрізняються стійкістю до перепадів напруги, корозії, міжвиткового замикання та короткочасного підвищення навантаження. Завантажити паспорт АІР 90 L2 .

Габаритні розміри двигуна АІР90L2
Габаритні та приєднувальні розміри електродвигуна АІР90L2, АІРМ90L2 На кресленні Значення
Висота осі обертання h, мм 90
Довжина ширина висота l/d24/h31 360/180/250
Діаметр валу d1, мм 24
Довжина валу l1, мм 50
Ширина шпонки b1, мм 8
Відступ між лапами та валом l31, мм 56
Відстань між кріпленнями на лапі l10, мм 125
Відстань між кріпленнями лап b10, мм 140
Діаметр отворів на лапах d10, мм 10
Ширина d24, мм 180
Зовнішній діаметр фланця d25, мм 250
Діаметр замку на фланці d21, мм 180
Відстань між кріпленнями на фланці d20, мм 215

Креслення електродвигуна АІР90L2 - габаритні розміри, кріплення, вал, фланець

Де купити двигун АІР90L2 в Україні?

Після покупки двигуна АІР90L2, заводський ВТК випробовує електродвигуни на стендах - виміри вібрації, нагріву, заклинювання, перегріву електрики, опору просочення обмоток.

При закупівлі китайських моторів АІР90L2 перевіряється відповідність маси міді та діаметру перерізу дроту вимогам ГОСТ.

Крім двигуна АІР90L2 трьох виробників, запропонуємо купити двигуни 3 кВт 3000 об/хв аналогічних серій 4АМ90L2, 4А90L2, 5АМ90L2, АІРМ90L2, АІРЕ90L2, АД90L2, 4АМУ90L Роз'яснимо відмінності та технічні особливості.

Ціни виробників електродвигунів 3 кВт 3000 об/хв

Тип асинхронного електродвигуна 3 кВт 3000 оборотів Ціна, грн з ПДВ
АІР90L2 Китай Економ 2900
АІР 90 L2 Китай Стандарт 5080
АІРМ90L2, 4АМУ90L2, АІР 90 L2 Україна 5380
АІР 90L2 Білоруський 6426
4АМ 90L2, 4А90L2 Володимирський ВЕМЗ зберігання 3510
АІРе 90L2 220 Вольт, однофазний 6935

Інфографіка - ціни виробників двигунів 3/3000 на ринку України.

Порада експерта СЛЕМЗ

Фото консультанта з двигунів СЛЕМЗ В Україну ввозять електродвигуни АІР 90L2 3 кВт 3000 об/хв дев'ять різних китайських заводів! Чи всі вони низької якості? Чи набагато гірше за українські аналоги? Ось чотири важливі поради для покупки надійного двигуна АІР90L2:

  • Якісні китайські двигуни 3 кВт 3000 об хв існують, але ціна порівнянна з українськими
  • Кожен китайський виробник відкрито пропонує два прайси – «краще або дешевше»
  • Більшість «китайців» в Україні – недовговічні та призначені виключно для приводу вентиляторів.
  • «НКЕМЗ» з Нової Каховки не виготовляє електродвигуни АІР90L2 у принципі

Експерти СЛЕМЗ допоможуть розібратися з надійністю та цінами по телефону

Довідник двигунів АІР90L2

Модифікації двигунів 3 кВт на 3000 оборотів

Модифікуємо АІР90L2 під довкілля та специфічні завдання:

  • АІР90L2Е – з електромагнітним гальмом
  • АІР90L2Е2 – ЕМТ з розгальмовуючим пристроєм
  • АІРС90L2 – з підвищеним ковзанням
  • АІР90L2 Т2 – для вологого тропічного клімату
  • АІР90L2 ОМ2 – морське виконання
  • АІРЕ90L2 - однофазні з конденсатором для мережі 220 В

Монтажні виконання - лапи IM1081, фланець IM3081

Стандартне виконання трифазних АІР90L2 лапи. Націнка за фланцеве виконання електродвигуна 3кВт 3000 об/хв 3%, комбіноване - 5%.

Виконання асинхронного двигуна АІР 90 L2 фланець im3081 лапи im1081

Розшифровка маркування АІР 90L2 У2/У3 IM1081

АІР90L2 у2 ухл4 im1001 - розшифровка маркування з шильдика Принцип умовного позначення асинхронного електродвигуна АІР90L2:

  • АІР - тип електродвигуна (Асинхронний Інтерелектро Р - ГОСТ Р 51689)
  • 90 – габарит
  • L – довжина сердечника
  • 2 – кількість пар полюсів
  • У – кліматичне виконання
  • 2 – категорія розміщення
  • IM 1081 – монтажне виконання

Схеми підключення до мережі 220/380

Схема підключення електродвигуна 3 кВт 3000 про хв до трифазної мережі 380В

Загальнопромислові електродвигуни 3 кВт 3000 об/хв підключаються до мережі змінного струму 220/380В за схемою "Трикутник" або "Зірка".

"Трикутником " підключають до однофазної мережі 220 В з фазозсувними конденсаторами. Кінці обмотки з'єднують із початком наступної.

"Зірка" забезпечує оптимальний ККД та нижчі струми. Початок обмоток розподіляють на трифазну мережу 380 або 660 В, кінці з'єднують в нульову точку. Комбінована схема підключення pdf

Влаштування асинхронного ел двигуна 3 кВт 3000 об/хв

Конструкція створює індукційне магнітне поле в білій клітці статора під дією лінійної напруги і подає крутний момент на вал. Схема пристрою асинхронного двигуна АІР 90 L2:

Конструкція та пристрій електродвигуна АІР90L2 3 кВт 3000 оборотів
  1. Підшипникові щити - чавун
  2. Шарикопідшипник
  3. Вал зі шпонковим пазом
  4. Ротор з мідним дротом
  5. Корпус із поздовжніми охолодними ребрами
  6. Вентилятор (крильчатка)
  7. Кожух, алюмінієвий сплав - силумін
  1. Текстолітова панель
  2. Статор - мідні обмотки, електротехнічна сталь.
  3. Шпонка
  4. Манжета
  5. Кабельний ввід
  6. Клемна коробка (борно)
  7. Стопорне кільце

Можливе вертикальне кріплення вільним кінцем валу вгору чи вниз - комплектація радіально-упорними підшипниками зменшує радіальні навантаження.

Ремонт, випробування, гарантія

Двигуни emz 90l2 iec 90l2 mec 90L2 адм 90l2 electric motors 90l2 2p

Термін служби електродвигуна АІР 90 L2 3 кВт 3000 об/хв збільшить профілактику, підбір якісного виробника, використання теплового реле, універсальних блоків захисту УБЗ, частотних перетворювачів.

Три сервісні цехи в Україні: Харків, Київ, Дніпро. Професійне обладнання, виробництво запчастин, гарантія на виконані роботи до 12 місяців. Усунення наслідків робочих навантажень, що призводять до несправностей та поломок - перегріви, урвища, підвищені шуми, перемотування, відновлення посадкових місць. Виконаємо порошкове фарбування, переконсервацію, атестацію, заміну ротора, сушіння, виміри опору, заводське перемотування та інше. Ціна двигуна АІР90L2 від 2900 грн трифазного, вартість однофазного 220В – 3300 грн. Купити електродвигун 3 кВт 3000 об/хв - АІР90L2, АІРМ 90L2, АІРУ 90L2, АІРЕ 90L2, АІС 100L2.
