Пластинчасті насоси


Испытания перед отправкой
Насос 100БГ12-25АМ
Насос 100БГ12-25АМ

от 15500 грн.

Испытания перед отправкой
Насос 100Г12-25АМ
Насос 100Г12-25АМ

от 9400 грн.

Испытания перед отправкой
Насос 100Г12-25М
Насос 100Г12-25М

от 13500 грн.

Испытания перед отправкой
Насос 100Г12-26АМ
Насос 100Г12-26АМ

от 13500 грн.

Испытания перед отправкой
Насос 10БГ12-41
Насос 10БГ12-41

от 4900 грн.

Испытания перед отправкой
Насос 10БГ12-42
Насос 10БГ12-42

от 4900 грн.

Испытания перед отправкой
Насос 12БГ12-22АМ
Насос 12БГ12-22АМ

от 6100 грн.

Испытания перед отправкой
Насос 12БГ12-22М
Насос 12БГ12-22М

от 9720 грн.

Испытания перед отправкой
Насос 12БГ12-23АМ
Насос 12БГ12-23АМ

от 9820 грн.

Испытания перед отправкой
Насос 12БГ12-23М
Насос 12БГ12-23М

от 5200 грн.

Испытания перед отправкой
Насос 12БГ12-24АМ
Насос 12БГ12-24АМ

от 7900 грн.

Испытания перед отправкой
Насос 12БГ12-24М
Насос 12БГ12-24М

от 7900 грн.

Испытания перед отправкой
Насос 12БГ12-25АМ
Насос 12БГ12-25АМ

от 7900 грн.

Испытания перед отправкой
Насос 12Г12-24АМ
Насос 12Г12-24АМ

от 6200 грн.

Испытания перед отправкой
Насос 12Г12-24М
Насос 12Г12-24М

от 6200 грн.

Испытания перед отправкой
Насос 12Г12-25АМ
Насос 12Г12-25АМ

от 6200 грн.

Испытания перед отправкой
Насос 12Г12-25М
Насос 12Г12-25М

от 6200 грн.

Испытания перед отправкой
Насос 12Г12-26АМ
Насос 12Г12-26АМ

от 11200 грн.

Испытания перед отправкой
Насос 12Г12-32АМ
Насос 12Г12-32АМ

от 4600 грн.

Испытания перед отправкой
Насос 12Г12-32М
Насос 12Г12-32М

от 4600 грн.

Показано з 1 по 20 із 280 (14 сторінок)
Пластинчасті насоси

Призначення та опис пластинчастих гідравлічних насосів та гідромоторів

Пластинчасті (шиберні або роторні пластинчасті) насоси – це об'ємні масляні гідронасоси та гідродвигуни роторно-поступального типу, з витіснювачами у вигляді плоских пластин (шиберів). Перекачують чисті мінеральні олії за умов перепадів тиску, перевищення швидкості роботи, важких осьових навантажень. Де застосовуються пластинчасті гідравлічні насоси та гідромотори:

  • гідроприводи стаціонарних та пересувних машин
  • металорізальні та обробні верстати для змащування та подачі СОЖ
  • гідравлічні преси

Пластинчасті гідромашини бувають трьох типів: однопотокові, двопотокові та багаторазової дії. Корпус, виконаний із міцної сталі та має легко розбірний пристрій.

Пластинчасті насоси гідравлічні масляні
однопоточний регульований гідронасос нплр з паспортом
масляний шиберний насос нпл на складі в Києві
пластинчастий гідронасос нплр із кресленнями від виробника.

Характеристики

Таблиця технічних показників пластинчастих насосів. Діапазон продуктивності, тиску, температури та в'язкості рідини для лопатевих гідромашин.

Характеристики масляних пластинчастих насосів

Продуктивність, л/хв

Тиск, Мпа

В'язкість, ст

t, °С

1,8-200

0,25-17,5

17-400

-10 - +70

Види, типи та маркування

По можливості регулювання робочого об'єму пластинчасті насоси бувають:

  • регульовані
  • нерегульовані

Відео за кількістю циклів зміни робочої камери:

  • одноразові (однопотокові)
  • дворазові (двопотокові)

За кількістю секцій:

  • одинарний
  • здвоєний

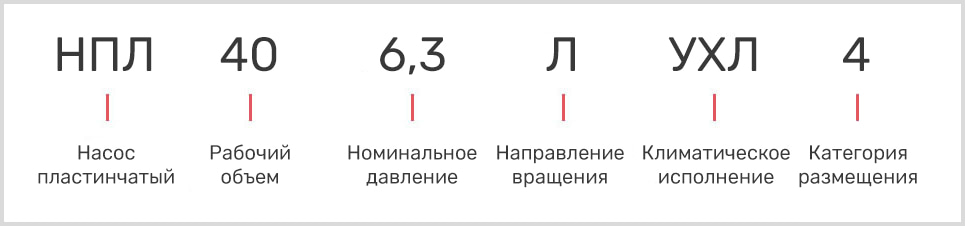

Приклад маркування пластинчастого насосу

розшифровка гідравлічного пластинчастого насоса

Пристрій та принцип дії

Нерегульовані

Нерегульовані пластинчасті гідронасоси відсутнє регулювання робочого об'єму. Продуктивність можна змінювати оборотами електроприводу або дросельним пристроєм.

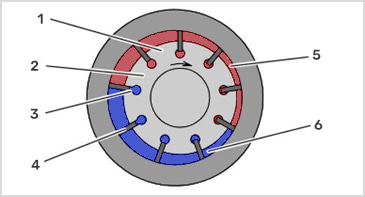

Схема однопотокового пластинчастого насоса.

Пластинчастий насос нерегульований однопотокової дії

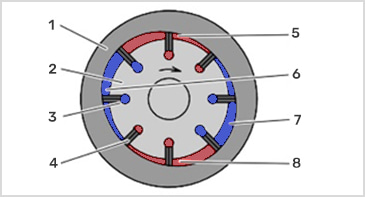

Будова двопотокового пластинчастого гідронасосу на фото. Пластинчастий насос дворазової дії (двопотоковий)

  1. статор
  2. ротор
  3. пази
  4. рухомі пластини
  5. зона зменшення об'єму камери (витіснення)
  6. зона збільшення (висмоктування)
  1. внутрішня поверхня статора
  2. ротор
  3. пази
  4. пластини
  5. 8 зона зменшення об'єму з отвором нагнітання
  6. 7 зона збільшення об'єму з отвором для всмоктування

Регульовані

У регульованих подача змінюється в діапазоні від номінального до мінімального при досягненні тиску в системі рівного тиску налаштування клапана. Клапан регулювання тиску налаштовується механічно. Робочий обсяг можна змінювати зменшення номінальної продуктивності механічним і дистанційним шляхом.

Креслення та пристрій регульованого пластинчастого насоса одноразової дії:

  1. гвинт для переміщення статора всередині корпусу
  2. корпус із зазором
  3. статор
  4. ротор
  5. притискна пружина

У конструкції регульованих насосів з подачею, що настроюється, регулювання статора проводиться 2-ма установочними поршнями різного діаметру, що знаходяться під тиском.

Пристрій, конструкція та деталі регульованого лопатевого гідронасосу

Каталог

У каталозі зібрані технічні характеристики пластинчастих насосів:

  • Продуктивність та тиск
  • габарити та вага гідронасосів С12, Г, БГ, НПл, НПлР
  • посібник з експлуатації та несправності
  • розрахунок насоса та ціни
гідравлічні пластинчасті насоси однопоточні масляні на складі
пластинчасті гідравлічні насоси Київ
пластинчасті гідронасоси перед відправленням зі складу фото

Пластинчасті насоси

Нерегульовані

Однопотокові

Габарит 1

Габарит 2

6,3 МПа

16 МПа

10 МПа

6,3 МПа

16 МПа

НПл5/6,3

НПл5/16

БГ12-21АМ

БГ12-41

НПл63/6,3

Г12-24АМ

НПл45/16

БГ12-24АМ

НПл8/6,3

Г12-31АМ

НПл8/16

БГ12-21М

БГ12-41А

НПл80/6,3

Г12-24М

НПл56/16

БГ12-24М

НПл12,5/6,3

Г12-31М

НПл12, 5/16

БГ12-22АМ

БГ12-41Б

НПл125/6,3

Г12-25АМ

НПл80/16

БГ12-25АМ

НПл16/6,3

Г12-32АМ

НПл16/16

БГ12-22М

БГ12-42

Габарит 3 (6,3 МПа)

НПл25/6,3

Г12-32М

НПл20/16

БГ12-23АМ

НПл32/6,3

Г12-33АМ

НПл 25/16

БГ12-23М

Г12-25М

НПл40/6,3

Г12-33М

Г12-26АМ

Двопотокові

Габарит 1+1

Габарит 2+1

6,3 МПа

16 МПа

10 МПа

6,3 МПа

16 МПа

НПл5-5/6,3

НПл5-5/16

5БГ12-21АМ

3БГ12-41Б

НПл63-8/6,3

5Г12-24АМ

НПл45-5/16

5БГ12-24АМ

НПл5-8/6,3

НПл5-8/16

5БГ12-21М

3БГ12-41А

НПл63-12,5/6,3

8Г12-24АМ

НПл45-8/16

8БГ12-24АМ

НПл5-12,5/6,3

НПл5-12, 5/16

5БГ12-22АМ

3БГ12-41

НПл63-16/6,3

12Г12-24АМ

НПл45-12,5/16

12БГ12-24АМ

НПл 5-16/6,3

НПл5-16/16

5БГ12-22М

3БГ12-42

НПл63-25/6,3

18Г12-24АМ

НПл45-16/16

18БГ12-24АМ

НПл5-25/6,3

НПл5-20/16

5БГ12-23АМ

6БГ12-41А

НПл63-32/6,3

25Г12-24АМ

НПл 45-20/16

25БГ12-24АМ

НПл 5-32/6,3

НПл 5-25/16

5БГ12-23М

6БГ12-41

НПл 63-40/6,3

35Г12-24АМ

НПл 45-25/16

35БГ12-24АМ

НПл 5-40/6,3

НПл 8-8/16

8БГ12-21М

6БГ12-42

НПл 80-8/6,3

5Г12-24М

НПл 56-5/16

5БГ12-24М

НПл8-8/6,3

5Г12-31АМ

НПл8-12,5/16

8БГ12-22АМ

10БГ12-41

НПл 80-12,5/6,3

8Г12-24М

НПл 56-8/16

8БГ12-24М

НПл8-16/16

8БГ12-22М

10БГ12-42

НПл80-16/6,3

12Г12-24М

НПл 56-12,5/16

12БГ12-24М

НПл8-12,5/6,3

5Г12-31М

НПл8-20/16

8БГ12-23АМ

16БГ12-42

НПл80-25/6,3

18Г12-24М

НПл56-16/16

18БГ12-24М

НПл8-16/6,3

5Г12-32АМ

НПл 8-25/16

8БГ12-23М

НПл80-32/6,3

25Г12-24М

НПл 56-20/16

25БГ12-24М

НПл 8-25/6,3

5Г12-32М

НПл 12,5-12,5/16

12БГ12-22АМ

НПл80-40/6,3

35Г12-24М

НПл56-25/16

35БГ12-24М

НПл8-32/6,3

5Г12-33АМ

НПл 12,5-16/16

12БГ12-22М

НПл125-8/6,3

5Г12-25АМ

НПл80-5/16

5БГ12-25АМ

НПл8-40/6,3

5Г12-33М

НПл 12,5-20/16

12БГ12-23АМ

НПл125-12,5/6,3

8Г12-25АМ

НПл80-8/16

8БГ12-25АМ

НПл12,5-12,5/6,3

8Г12-31М

НПл 12,5-25/16

12БГ12-23М

НПл125-16/6,3

12Г12-25АМ

НПл80-12,5/16

12БГ12-25АМ

НПл12,5-16/6,3

8Г12-32АМ

НПл16-16/16

18БГ12-22М

НПл125-25/6,3

18Г12-25АМ

НПл80-16/16

18БГ12-25АМ

НПл 12,5-25/6,3

8Г12-32М

НПл16-20/16

18БГ12-23АМ

НПл125-32/6,3

25Г12-25АМ

НПл80-20/16

25БГ12-25АМ

НПл 12,5-32/6,3

8Г12-33АМ

НПл125-40/6,3

35Г12-25АМ

НПл80-25/16

35БГ12-25АМ

НПл12,5-40/6,3

8Г12-33М

НПл16-25/16

18БГ12-23М

Габарит 2+2

НПл16-16/6,3

12Г12-32АМ

НПл20-20/16

25БГ12-23АМ

6,3 МПа

16 МПа

НПл16-25/6,3

12Г12-32М

НПл20-25/16

25БГ12-23М

НПл63-63/6,3

50Г12-24АМ

НПл45-45/16

50БГ12-24АМ

НПл16-32/6,3

12Г12-33АМ

НПл 25-25/16

35БГ12-23М

НПл63-80/6,3

50Г12-24М

НПл45-56/16

50БГ12-24М

НПл16-40/6,3

12Г12-33М

НПл63-125/6,3

50Г12-25АМ

НПл45-80/16

50БГ12-25АМ

НПл25-25/6,3

18Г12-32М

НПл80-80/6,3

70Г12-24М

НПл56-56/16

70БГ12-24М

НПл25-32/6,3

18Г12-33АМ

НПл80-125/6,3

70Г12-25АМ

НПл56-80/16

70БГ12-25АМ

НПл25-40/6,3

18Г12-33М

НПл125-125/6,3

100Г12-25АМ

НПл80-80/16

100БГ12-25АМ

НПл32-32/6,3

25Г12-33АМ

Габарит 3+1 (6,3 МПа)

НПл32-40/6,3

25Г12-33М

НПл40-40/6,3

35Г12-33М

8Г12-25М

Габарит 3+2 (6,3 МПа)

12Г12-25М

12Г12-26АМ

50Г12-25М

18Г12-25М

50Г12-26АМ

18Г12-26АМ

70Г12-25М

25Г12-25М

70Г12-26АМ

25Г12-26АМ

100Г12-26АМ

35Г12-25М

100Г12-25М

35Г12-26АМ

Регульовані

6,3 МПа

16 МПа

НПлР 20/6,3

НПлР 20/16

НПлР 50/6,3

НПлР 50/16

НПлР 80/6,3

НПлР 80/16

НПлР 125/6,3

НПлР 125/16

Мастильні

Реверсивні

Нереверсивні

С12-41

С12-51

С12-42

С12-52

С12-43

С12-53

С12-44

С12-54

С12-4М-2

С12-5М-2

С12-4М-3,2

С12-5М-3,2

С12-4М-4

С12-5М-4

С12-4М-6,3

С12-5М-6,3

С12-4М-10

С12-5М-10

Купити пластинчастий насос або гідромотор

Якщо Ви хочете підібрати або купити пластинчастий насос гідравлічний або гідромотор з каталогу, замовити ремонт власного обладнання - телефонуйте менеджерам «Слобожанського заводу». Гарантуємо найкращу ціну за новий гідронасос від виробника, будь-яку форму оплати на вибір. Час доставки найбільш ходових моделей зі складу – 24 години.
