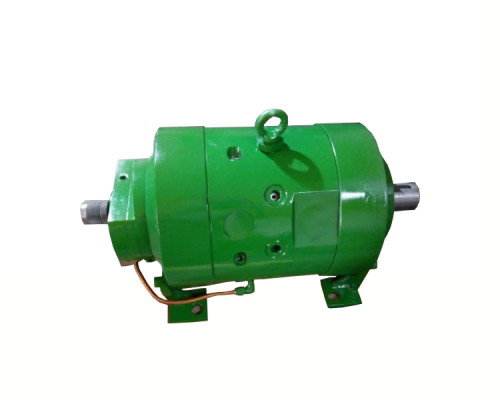

Насос НАД174М-224/32
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | Насос НАД174М-224/32 |
| Тип: | Аксиально-поршневой регулируемый насос |
| Розташування: | Харьков, Украина |
| Потужність: | 118,5 кВт |
| Частота обертів: | 960/2400об/мин |
| Вага: | 358 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Насос НАД174М-224/32 – регульований аксіально-поршневий насос із регулятором потужності. Призначений для створення постійного у напрямку потоку робочої рідини у промислових гідроприводах відповідно до ГОСТ 17411-91. Продуктивність поршневого НАД174М-224/32 - 200 літри в хвилину , тиск - 32 МПа . Напрямок обертання – правий (лівий за спецзамовленням. Монтажне виконання – на лапах, з фланцевим кріпленням – НАД1Ф74М-224/32).
Влаштування аксіального насоса НАД174М-224/32:
- Поршневий гідронасос
- Шестерний маслонасос
- Регулятор потужності
- Трубопровід
Виробник – Харківський завод гідропривід. Вага – 358 кг. Принцип роботи аксіального НАД174М-224/32 із регулятором потужності: гідронасос забезпечує роботу в режимі постійної потужності. Подача встановлюється автоматично, залежно від вихідного тиску.
Технічні характеристики
| Технічні характеристики аксіального насосу | НАД174М-224/32 | |||
| поршневого | шестеренного | |||
|
Робочий об'єм, см³ |
224 |
28 | ||
| Подача, л/хв (хв-ном) |
20-200 |
22 | ||
| Тиск на виході, МПа ном/макс |
32/40 |
2,5/3 | ||
| Тиск на вході, МПа (min/max) | -0,02/0,05 | |||
|
Частота обертання, об/хв |
500/1500 |
|||
| Напрямок обертання |
праве/ліве |
|||
| Механізм регулювання подачі | регулятор потужності | |||
| Діапазон регулювання подачі | 0,1-1,0 | |||
|
Номінальна потужність, кВт |
118,5 |
|||
| ККД, % |
≥0,89 |
|||
|
Коефіцієнт подачі |
≥0,94 |
≥0,87 | ||
| маса, кг | 358 | |||
|
Експлуатаційні параметри |
Поршневий насос НАД174М-224/32 | |
|
Кліматичне виконання |
УХЛ |
|
|
Категорія розміщення |
4 |
|
| Гарантія, міс | 12 | |
|
t олії, °С |
Мінімальна |
+10 |
|
Максимальна |
+50 |
|
|
В'язкість олії, ст |
Мінімальна |
21 |
| Максимальна | 265 | |
| t окр. середовища, °С | від 0 до +50 | |
| 90% повний ресурс, год |
7250 |
|
| Напрацювання до відмови, год |
3900 |
|
|
Напрацювання до відмови, год |
3000 |
|
|
Зміст дорогоцінних металів |
відсутні |
|
Допустимий час роботи аксіального насоса при подачі нижче мінімальної – не більше 30 хвилин. Гранична тривалість роботи на максимальному тиску – не більше 40 секунд, інтервал навантаження – не більше 4 секунд.
Технічні вимоги та марки мінеральних масел з посібника з експлуатації аксіально-поршневого насоса НАД174М-224/32:
- Температура олії – від 10 до 50 °С
- Клас чистоти робочої рідини – 14 згідно з ГОСТ 17216-71
- Тонкість фільтрації – 40 мкм
- Марки масел – ІДП-38, ІДП-30 (ТУ 8101413-78), ВНДІ НП-403 (ГОСТ 16728-78)
Параметри регулювання
Параметри механізму регулятора потужності поршневого насоса НАД174М-224/32:
- Похибка встановлення заданого режиму регулювання - ±10%
- Допустима кількість спрацьовувань за хвилину - 40
- Точність підтримання заданої потужності - ± 15%
- Гранична швидкість зміни вихідного тиску – 350 МПа/с
Розшифровка маркування
Креслення та габаритні розміри

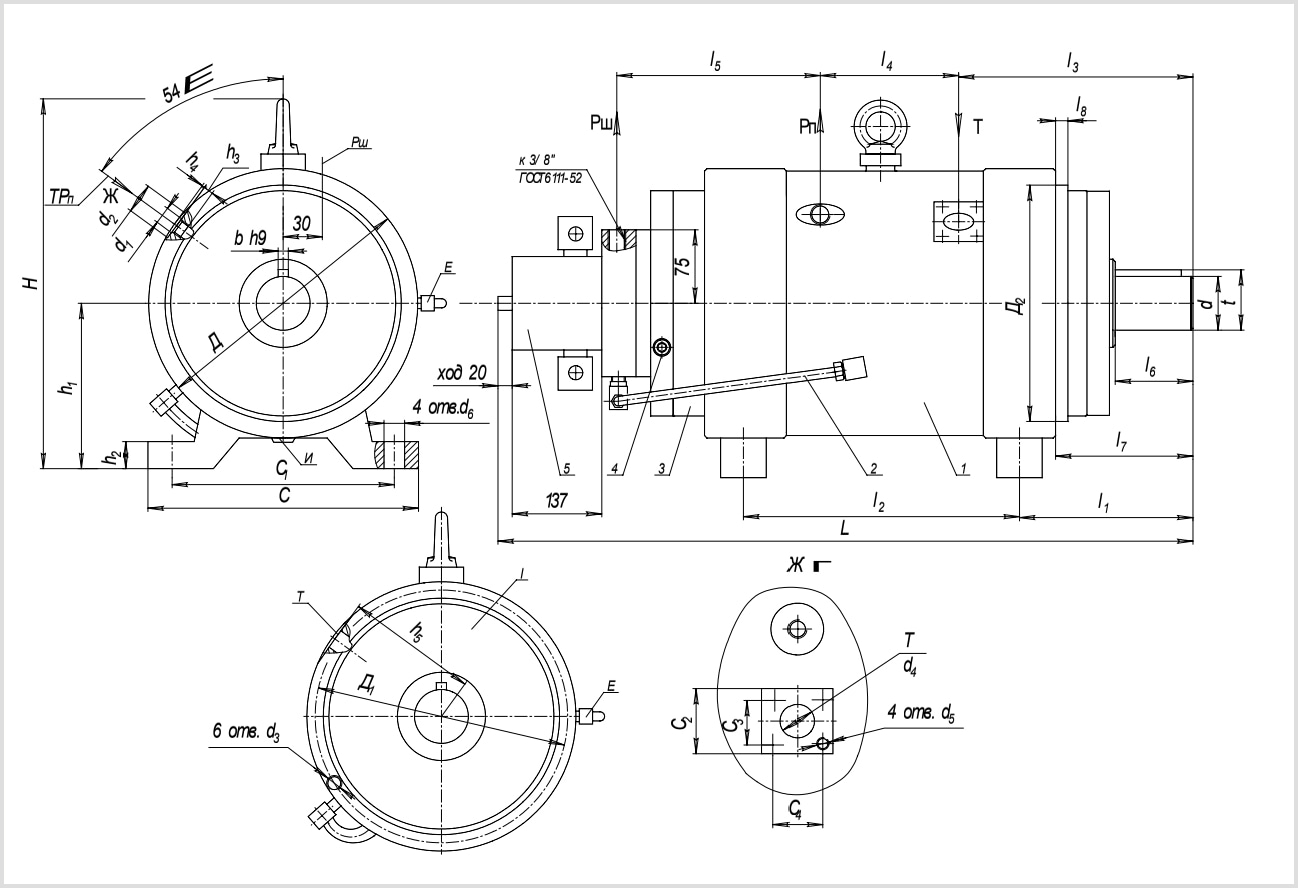

Креслення гідравлічного насоса НАД174М-224/32 та таблиця габаритних, приєднувальних та монтажних розмірів з технічного паспорта.
| Габаритні розміри поршневого насоса НАД174М-224/32 на лапах | ||||||||||||||||||||||||||
|
L |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
H | h1 | h2 | h3 | h4 | h5 | C | C1 | C2 | C3 | C4 | d | d1 | d2 | d4 | d5 | d6 | b | t | |
|
884 |
205 |
350 | 298 | 154 | 233 | 105 | 455 | 200 | 37 | 32 | 4 | 168 | 380 | 330 | 87 | 64 | 90 | 70h6 | M48х2-6H | 59 | 62 | М10-7Нх17-42 | 28 | 20 | 745 | |
| Приєднувальні розміри гідравлічного насоса НАД1Ф74М 224/32 із фланцем | |||||||||||||||||||||||||
|
L |
l3 |
l4 |
l5 |
l6 |
l7 |
l8 |
H | h3 | h4 | h5 | C2 | C3 | C4 | Д | Д 1 | Д 2 | d | d1 | d2 | d3 | d4 | d5 | b | t | |
|
864 |
298 |
154 | 233 | 105 | 156 | 5 | 433 | 32 | 4 | 168 | 87 | 64 | 90 | 362 | 324 | 270h6 | 55h6 | M36х2-6H | 45 | М12-7Нх15-22 | 62 | М10-7Нх17-24 | 20 | 745 | |
Встановлення та підключення
Рекомендації щодо монтажу, підключення з інструкції з експлуатації регульованого насоса НАД174М-224/32:
- Положення при встановленні – горизонтальне або вертикальне, над рівнем олії або нижче за нього
- Вали маслонасоса та приводу з'єднуються муфтою, що не створює радіальні та осьові навантаження.
- Зміщення валів трохи більше 0,1 мм, кут зламу трохи більше 0,5°
- Заборонено пуск та зупинку під навантаженням
- Висота всмоктування не повинна перевищувати 0,5 м.
- Конструкція всмоктуючого трубопроводу повинна виключати злив олії в бак при непрацюючому гідронасосі
- Гідросистема оснащується запобіжним клапаном та КВП
- Надлишковий тиск на вході не повинен перевищувати 3 м масляного стовпа.
- Трубопровід повинен бути не вище 200 мм від верхньої частини корпусу маслонасосу
- Перша заміна робочої рідини проводиться через 3 місяці після початку експлуатації
- Регулярно проводити огляд вузлів та з'єднань на предмет течій та підсмоктування повітря
Купити насос НАД174М-224/32
У Слобожанського заводу Ви можете купити насос НАД174М-224/32 з гарантією, паспортом та заводським ЗІП, комплектуючі (фланці, штуцери, зворотні клапани, фільтри). Ми допоможемо зробити ремонт аксіально-поршневого насоса та підібрати запчастини. Вам залишається зателефонувати нам, вибрати зручну форму оплати та доставки.
Ціна
СЛЕМЗ гарантує безпечну купівлю та вигідну ціну насоса НАД174М-224/32:
- Нова гідравліка з гарантією
- Все гідрообладнання перевірено ВТК
- Відсутність рекламацій понад 4 роки
Можливі несправності бу обладнання, які приховують недобросовісні постачальники, пропонуючи найнижчу ціну аксіально-поршневого насоса НАД174М-224/32:
- Течити по валу та швах. Вихід з ладу ущільнюючих елементів, манжети
- Подача не скидається до нуля. Несправний регулюючий механізм
