Насос НШ 50
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | Насос НШ 50 |
| Тип: | Масляный шестеренный насос |
| Розташування: | Харьков, Украина |
| Потужність: | 42 кВт |
| Частота обертів: | 2400 об/мин |
| Вага: | 8 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Насос НШ 50 – універсальний гідравлічний шестерний насос. Застосовуються для нагнітання мінеральної олії в гідросиситеми навантажувачів, тракторів, сільськогосподарської, дорожньої та спецтехніки, верстатів, пресів, інших машин та механізмів. Продуктивність – 107-113 літр за хвилину , номінальний тиск – 16 Мпа (160 кг/см²) та 20 Мпа (200 кг/см²) . Частота обертання – 2400 оборотів за хвилину. Вага – від 4 до 7 кг. Напрямок обертання валу – правий та лівий залежно від складання. Вал приводної шестерні шліцевої (на 4 та 6 шліців).
Технічні характеристики та параметри
| Параметр шестерного насоса НШ 50 | Технічні характеристики | |||||||||||
|
НШ50М-4 НШ50М-4Л |
НШ50-4 НШ50-4Л |
НШ50А-3 НШ50А-3Л |
НШ50Д-3 НШ50Д-3Л |
НШ50М-3 НШ50М-3Л |
НШ50Г-3 НШ50Г-3Л |
НШ50У-3 НШ50У-3Л |
НШ50УК-3 НШ50УК-3Л |
|||||
|
Обертання приводного валу |
праве/ліве |
|||||||||||
|
Робочий об'єм, см³ |
50 | |||||||||||
|
Тиск на виході, Мпа |
20 |
16 | ||||||||||
|
Подача, л/хв |
113,7 |
107,2 | ||||||||||
|
Номінальна потужність, кВт |
51,9 |
41,5 | ||||||||||
|
Номінальна частота обертання, об/хв |
2400 |
|||||||||||
|
t довкілля, °С |
Мінімальна |
-50 |
||||||||||
|
максимальна |
+60 |
|||||||||||
|
t робочої рідини, °С |
Мінімальна |
0 |
||||||||||
|
максимальна |
+80 |
|||||||||||
|
Кінематична в'язкість, мм²/с |
Мінімальна |
30 |
55 | |||||||||
|
максимальна |
40 |
70 | ||||||||||
|
маса, кг |
4,1 |
8 | 7,1 | 3,94 | 8 | 4,56 | ||||||
|
Кліматичне виконання |
У |
|||||||||||
|
Категорія розміщення |
1 |
|||||||||||
|
Гарантія, міс |
12 |
|||||||||||
Працює від електричного приводу, валу відбору потужності (тракторний) або через шків (для мотоблоків). Кліматичне виконання – «У», категорія розміщення – 1 згідно з ГОСТ 15150-69. Відповідає ТУ3632-014-05747979-97. Варіанти виконання: односекційний та двосекційний (НШ 50-10Д-3, НШ 50-32Д-3, НШ 50-50М-4 – спарений, здвоєний). За кількістю шліців провідного ротора електронасоса НШ50 – 4-х та 6-ти шліцеві.
Розшифровка маркування
.jpg)
Виробники, модифікації та застосовність
|
Шестеренний насос марки |
обертання |
Застосування |
|
НШ 50В-3Л |
ліве |
навантажувач МоАЗ 4048, РКМ-6-01, СПС-4,2А-02, БелАЗ 535, Т-150Д, Т-150, Т-150-05, Т150К, Т151К, ХТЗ-200, ХТЗ-153, ХТЗ-181 , ХТЗ-180, ХТЗ-153Б, ГС10,01, |
|
НШ50А-3Л |
РКМ-6-01, СПС-4,2А-02 | |
| НШ 50ДКМ-3Л | ДЗ-180А | |
| НШ 50ДМ-3 | праве | МЗКТ-74132, ТО-49, МЗКТ-7429, ТО-28А |
| НШ 50Д-3 | ДТ-175, Д-4405, Д-62А.02, Т-250 | |
| НШ 50А-3 | ПЕА-1,0 | |
| НШ 50В-3 | ВТ-150Д, Д442 В21, ПЕА-1,0 | |
| НШ 50ДКМ-3 | МоАЗ 546П, МоАЗ 6014 |
Основні виробники, модифікації та маркування шестеренного насоса НШ 50:
- НШ50М-3 круглий, НШ50М-3Л лівий, НШ 50А-3, НШ50А-3Л - ЗАТ СК Гідросила
- НШ50Д-3, НШ50Д-3Л, НШ50ДМ-3, НШ50ДКМ-3, НШ50Д-4 - ВАТ ВЗТА Вінниця
- НШУ-50У-3 плоский НШ50У-3Л - Мелітополь

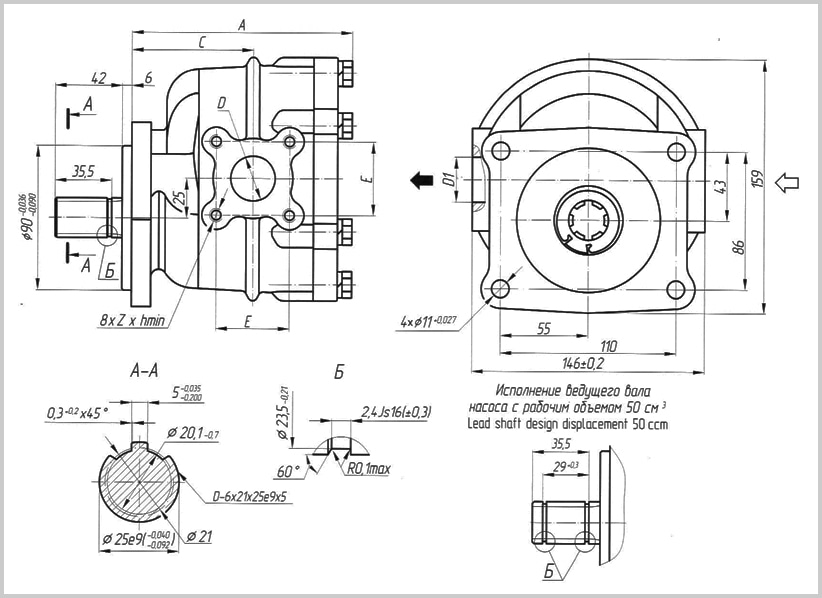

Креслення та габаритні розміри
Габарити та приєднувальні розміри на кресленні із паспорта шестерного насоса НШ 50. Монтажні розміри фланців.
Встановлення та експлуатація
Протипоказання та рекомендації щодо встановлення, підключення з посібника з експлуатації масляного насоса НШ 50:
- Кріплення гідронасоса на штатне місце здійснюється надійно, за винятком вібрацій.
- Для з'єднання валу приводу та гідронасосу застосовується гнучка муфта
- Перед початком роботи всмоктуючий маслопровід заливається маслом
- Всмоктувальна та напірна магістралі комплектуються фільтрами
- Промивання фільтрів здійснюється кожні 250-300 мотогодин роботи трактора
- Критерій заміни олії – поява механічних домішок понад 0,4 % за масою
- Рекомендовані марки масел - М-10В2 (влітку); М-8Г1, М-8Г2 (взимку)
- Насос повинен автоматично вимикатись при вимкненні гідросистеми
- Ємність маслобака повинна бути не менше 1/3 хвилинної подачі маслонасосу
- Рівень робочої рідини не повинен бути нижчим від осі вхідного отвору
- Швидкість робочої рідини повинна бути не більше 1,5 м/с у всмоктувальному трубопроводі і не більше 3,5 м/с нагнітаючому.
Пристрій
Елементи конструкції гідравлічного насоса НШ 50:
- Кришка ззаду Н42.894.00.006
- Кільце ГОСТ 9833-73
- опорна втулка Н42.894.02.010
- Корпус Н42.894.00.001
- Манжета Н42.894.00.008
- Передня кришка Н42.894.00.005
- Манжета 1,2-16х30-2 ГОСТ 8752-79
- Кільце Н42.894.00.009
- Пластина Н42.894.00.007
- Заглушка
- Гвинт із шестигранною головкою М8х30-5.6
- Шайба 8.65Г ГОСТ6402-70
- Ротор ведучий Н42.894.00.002
- Ротор ведений Н42.894.00.003
Купити насос НШ 50
У Слобожанського заводу Ви зможете купити насос НШ 50, запчастини на заміну, готові ремкомплекти (сальники, шестерні, прокладки), провести ремонт та доопрацювання. Для уточнення необхідної кількості, вибору форми оплати, термінів доставки, зв'яжіться з відділом логістики. Також у нас можна придбати комплектуючі до шестерних насосів НШ50: клапан, фланець, шків.
Популярні товари завода "СЛЕМЗ"
Ціна
Ціна насоса НШ 50 від СЛЕМЗ вигідна – Ви отримуєте гарантовану нову гідравліку із заводською гарантією лише після перевірки ВТК та випробувань.
Гранично низька ціна шестерного насоса НШ 50 в Україні – привід задуматися. Мінімальна вартість НШ50 - явна ознака бу із прихованими внутрішніми дефектами, які зовні маскуються. Можливі несправності, з якими зіткнетесь при покупці насоса НШ 50 за найнижчою ціною:
- Недостатній тиск у результаті зношеного ущільнення
- Гріється і шумить через заїдання золотника або перепускного клапана
- Недостатня продуктивність через сколи та задири, значний знос роторів.
Щоб дізнатись ціну насоса НШ 50 зі шківом, з клапаном, здвоєного насоса, телефонуйте менеджерам СЛЕМЗ.
