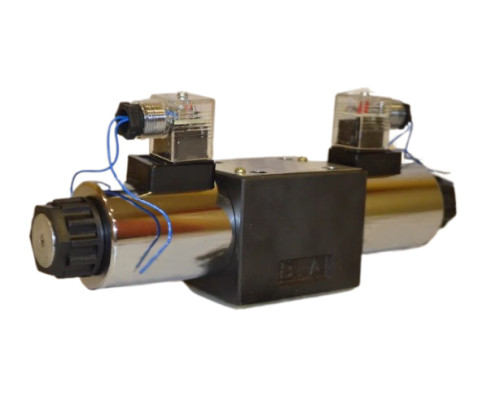

Гидрораспределитель ВЕ6.14
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | ВЕ6.14 |
| Тип: | Двухсторонний электромагнитный |
| Расположение: | Харьков, Украина |
| Напряжение сети: | Напряжение Г24, В110, В220 |
| Габариты (ДхШхВ): | 220×44×75 мм |
| Вес: | 2 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |

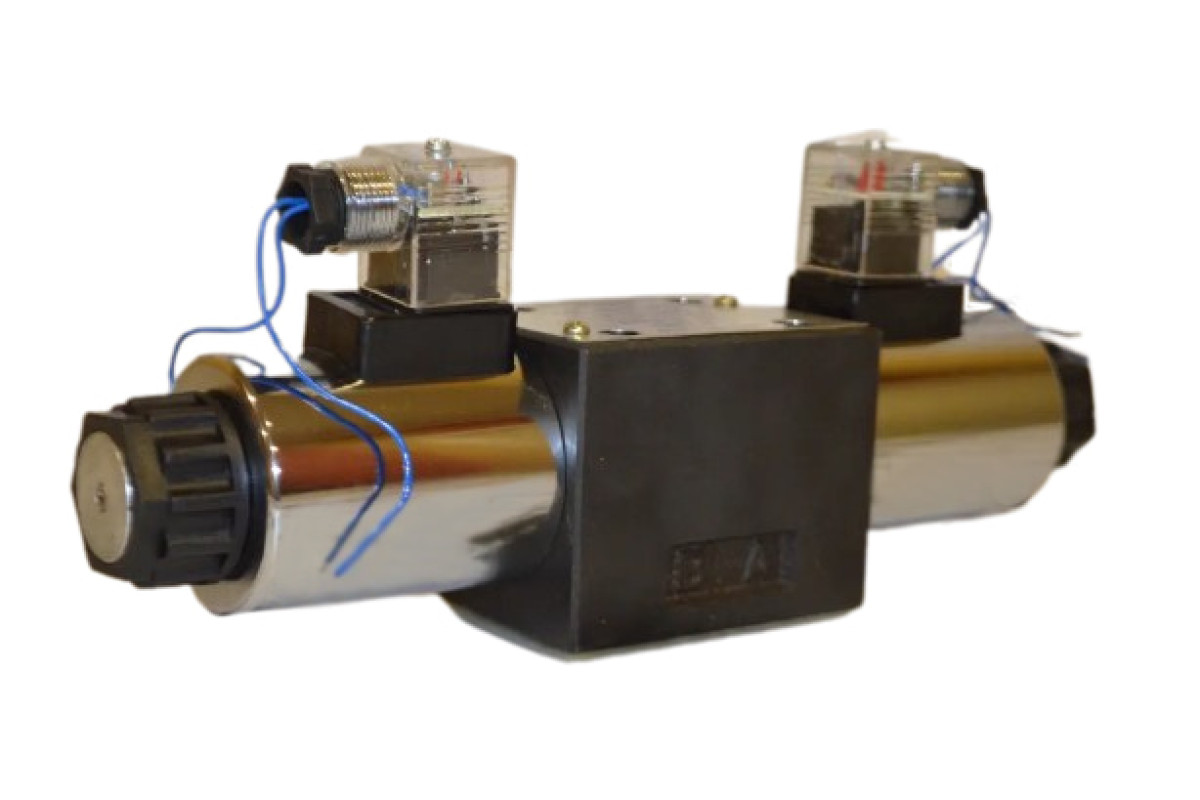

Гидрораспределители ВЕ 6-14 – золотниковый электромагнитный гидравлический распределитель с двухсторонним управлением. Схема распределения – 14. Напряжение катушек – Г12, Г24, Г48 – постоянный ток 110В, 220В, 380В – переменным. Количество электромагнитов ВЕ6 14 – 2. Вес – 1,95 кг. Характеристики гидрораспределителей ВЕ6.14:
- Условный проход – 6 мм
- Расход жидкости – 60-80 л/мин
- Номинальное давление на входе – 32 МПа
- Максимальное давление на выходе – 6
Назначение – пуск-остановка, управление потоком энергоносителя в гидросистемах станков, прессов, строительной и сельхозтехники. . Аналоги – РХ06, 1РЕ6.14, РЕ6.3.14
Технические характеристики
Технические характеристики гидрораспределителея ВЕ6.14 – параметры, описание, гидросхема, вес (масса), паспорт и инструкция по эксплуатации (мануал), установке, подключению и настройке; устройство, принцип работы; чертеж и размеры, расшифровка маркировки, цена ВЕ614.
|
Параметр |
Технические характеристики гидрораспределителя ВЕ6.14 |
|
|
d прохода, мм |
6 |
|
|
Расход, л/мин |
60-80 |
|
|
nom. давление на входе, МПа |
32 |
|
|
max. давление, МПа |
на выходе |
6 |
|
управления |
0,6-6,0 |
|
|
Вес, кг |
1,6 |
|
|
Гидросхема |
14 |
|
|
Установка золотника |
Пружинный возврат |
|
|
Ход золотника, мм |
2,5 |
|
|
n электромагнитов |
2 |
|
|
Тип электромагнитов |
КВМ35, ЭМ24, ЭМЛ02-18 |
|
|
Напряжение, В |
12, 48, 24 постоянного тока, 110, 220 – переменного тока |
|
|
Время включения, мин |
10 |
|
|
Климат. Исполнение Категория размещения |
УХЛ4, О4, ХЛ1 |
|
Устройство и принцип работы
Запчасти и устройство гидравлического распределителя ВЕ6.14:
- Корпус
- Электромагнит (а, b)
- Золотник
- Возвратные пружины
- Толкатель
- Ручное дублирование
Принцип работы ВЕ-6.14: Золотник фиксируется возвратной пружиной в нерабочем положении. Электромагнит (соленойд, катушка), полость которого заполнена маслом, приводит в действие золотник. Толкатель передает усилие от катушки на золотник, перемещая его в необходимую позицию, двигая поток жидкости в нужном направлении (Р-А; В-Т; Р-В; А-Т).
Золотник перемещается в исходную позицию возвратной пружиной после отключения соленойда с возможностью задействования ручного дублера ВЕ-614.
Схемы распределения 14
|
№ схемы |
Условное обозначение |
Cоединение каналов при подключении |
|
14 |
|
|
Перейти к гидрораспределителю ВЕ6.24 (схема распределения 24).
Расшифровка маркировки ВЕ-6.14
Расшифровка маркировки золотникового гидрораспределителя ВЕ6.14 В220:
- В – золотниковый гидравлический распределитель
- Е – электромагнитное управление
- 6 – условный диаметр прохода
- 14 – схема гидрораспределения
- В220 – электромагнит с постоянным напряжением 24в (В – с переменным)
- ОФ – без пружинного возврата с фиксацией (без обозначения – с пружинным возвратом)
- УХЛ4 – климатическое исполнение, категория размещения
Чертеж и замеры
Цена электромагнитного гидравлического распределителя ВЕ 6 14
Цена гидрораспределителя ВЕ6.14 зависит от количества единиц в заказе, формы оплаты, состояния (новое, БУ, хранение). Комплект поставки – электромагнитный гидрораспределитель ВЕ6.14, произведенный согласно ГОСТ и ТУ, паспорт, инструкция по эксплуатации, настройке, установке.
Купить гидрораспределитель ВЕ6.14 в Украине
У Слобожанского завода Вы можете купить гидрораспределитель ВЕ6.14 с двухсторонним электромагнитным управлением, монтажную гидравлическую плиту, запчасти (катушки, соленоиды). Подбор аналогов ВЕ 6.14, ремонт гидравлики. Электромагнитные гидравлические распределители ВЕ6 14 высокого качества с гарантией 12 месяцев, отправка день-в день.
