Насос НПл 56/16
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | НПЛ 56/16 |
| Тип: | Гидравлический пластинчатый |
| Расположение: | Харьков, Украина |
| Мощность: | 24,2 кВт |
| Частота вращения: | 960/600/1500 об/мин |
| Вес: | 25 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Насос НПл 56/16 – пластинчатый гидронасос 2-го габарита, однопоточный, с нерегулируемым по величине потоком масла. Быстродействие - 71,4 л/мин, давление на выходе - 16 МПа. Изготавливается согласно ТУ 2.053.1899-88. Применяется в гидросистемах промышленных металлообрабатывающих и металлорежущих станков, прессов, машин для создания давления. Направление вращения – правое (по часовой стрелке со стороны вала), левое - по спецзаказу.
Категория размещения по ГОСТ15150-69 – 4. Производитель – Елецкий завод "Гидропривод". Устаревший аналог – импульсный насос Г12-24М (частичная взаимозаменяемость).
Технические характеристики
|
Технические характеристики насоса |
НПл 56/16 |
|
|
Рабочий объем, см³ |
56 |
|
|
Подача, л/мин |
71.4 |
|
|
Давление на выходе, МПа |
16 |
|
|
Давление на входе, Мпа (min-max) |
0,08-0,12 |
|
|
Частота вращения, об/мин |
Номинальная |
960 |
|
Минимальная |
600 |
|
|
максимальная |
1500 |
|
| Номинальная мощность, кВт | 24,2 | |
| КПД, % | ≥77 | |
| Устаревшая маркировка | Г12-24М | |
| Масса, кг | 25 | |
|
Эксплуатационные характеристики |
Насос НПл 56/16 |
||
|
Климатическое исполнение |
УХЛ |
||
|
Категория размещения |
4 |
||
|
Направление вращения |
правое/левое |
||
|
Габарит |
2 |
||
| Коэффициент подачи, % | ≥85 | ||
|
Уровень звука, дБА |
≤73 |
||
|
Гарантия, мес. |
12 |
||
| t масла, °С | Минимальная |
-10 |
|
| Максимальная |
+50 |
||
|
Вязкость масла, сСт |
Минимальная |
25 |
|
| Максимальная | 400 | ||
Варианты исполнения – двухпоточный НПл 56-56/16. Работают на чистом минеральном масле с тонкостью фильтрации масла 25 мкм. Рекомендуемые марки минеральных масел для лопастного насоса НПл 56/16:
- ИГП-38
- ВНИИ НП-403 и др
Габаритные размеры
Габаритно-присоединительные и монтажные размеры однопоточного пластинчатого насоса НПл 56/16 на чертеже из технического паспорта. Всасывающее отверстие – К3/4, нагнетающее – К1/2. Коническая резьба по ГОСТ 6111-52.
|
Типоразмер насоса |
L |
L1 |
L2 |
L3 |
H |
B |
d |
|
НПл 56/16 |
276 |
60 |
62 |
83 |
35 |
10 |
32 |
Монтаж и установка
Рекомендации по установке, монтажу, разборке и эксплуатации гидравлического насоса НПл 56/16:
- Вал гидронасоса и привода соединяются упругой муфтой
- Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1°
- Перед началом работы насос заполняется маслом
- Предохранительный клапан настраивается на 7 МПа
- Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом
- Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса
Базовая комплектация маслостанции с НПл 56/16 - гидравлический бак объемом от 140 л, манометр, асинхронный электродвигатель-стакан, указатель уровня масла, фильтры на сливном отверстии и магистрали всасывания, эластичная кулачковая муфта (допуск соосности валов 0,1мм), воздушный фильтр на заливной горловине.

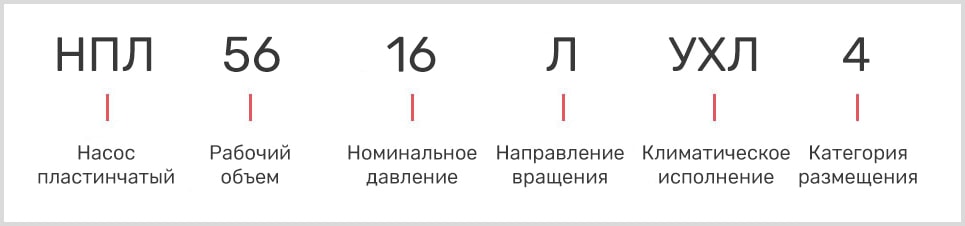

Расшифровка маркировки
Условное обозначение на схеме
Купить насос НПл 56/16
У Слобожанского завода Вы можете купить насос НПл 56/16 с гарантией, запчасти, осуществить ремонт. Для заказа Вы можете позвонить менеджеру или написать нам на почту. Уточняем вариант исполнения, цену и наличие , выберем форму оплаты и способ доставки.
Цены
Низкая цена насоса НПл 56/16 - явный признак бу. Результат такой покупки - скрытые дефекты и неисправности, частые поломки и необходимость ремонта. Каждый НПл 56/16 от Слобожанского завода проходит строгий заводской ОТК с присвоением гарантии 12 месяцев.
Чтобы узнать наличие на складе, уточнить цену или купить насос НПл 56/16 в Украине – звоните менеджерам Слобожанского завода.
