Насос НПл 80/16

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:НПЛ 80/16
Тип:Гидравлический пластинчатый
Расположение:Харьков, Украина
Мощность:34,5 кВт
Частота вращения:960/600/1500 об/мин
Вес:25 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 8600 грн.

Точные цены и помощь у консультанта



0 отзывов

Насос НПл 80/16 – пластинчатый гидронасос 2-го габарита, однопоточный, с нерегулируемым по величине потоком масла. Быстродействие - 105,6 л/мин, давление на выходе - 16 МПа. Изготавливается согласно ТУ 2.053.1899-88. Применяется в гидросистемах промышленных металлообрабатывающих и металлорежущих станков, прессов, машин для создания давления. Направление вращения – правое (по часовой стрелке со стороны вала), левое - по спецзаказу.
Категория размещения по ГОСТ15150-69 – 4. Производитель – Елецкий завод "Гидропривод". Устаревший аналог – импульсный насос Г12-25АМ (частичная взаимозаменяемость).

Технические характеристики

Технические характеристики насоса

НПл 80/16

Рабочий объем, см³

80

Подача, л/мин

105,6

Давление на выходе, МПа

16

Давление на входе, Мпа (min-max)

0,08-0,12

Частота вращения, об/мин

Номинальная

960

Минимальная

600

максимальная

1500

Номинальная мощность, кВт 34,5
КПД, % ≥80
Устаревшая маркировка Г12-25АМ
Масса, кг 25

Эксплуатационные характеристики

Насос НПл 80/16

Климатическое исполнение

УХЛ

Категория размещения

4

Направление вращения

правое/левое

Габарит

2

Коэффициент подачи, % ≥88

Уровень звука, дБА

≤73

Гарантия, мес.

12

t масла, °С Минимальная

-10

Максимальная

+50

Вязкость масла, сСт

Минимальная

25

Максимальная 400

Варианты исполнения – двухпоточный НПл 80-80/16. Работают на чистом минеральном масле с тонкостью фильтрации масла 25 мкм. Рекомендуемые марки минеральных масел для лопастного насоса НПл 80/16:

  • ИГП-38
  • ВНИИ НП-403 и др

Габаритные размеры

Габаритно-присоединительные и монтажные размеры однопоточного пластинчатого насоса НПл 80/16 на чертеже из технического паспорта. Всасывающее отверстие – К3/4, нагнетающее – К1/2. Коническая резьба по ГОСТ 6111-52.

чертеж и размеры гидравлического пластинчатого насоса нпл 80/16 из паспорта изготовителя. Рисунок

Типоразмер насоса

L

L1

L2

L3

H

B

d

НПл 80/16

276

60

62

83

35

10

32

Монтаж и установка

Устройство НПл80/16 - корпус, крышка, рабочий комплект, статор, ротор, пластина, диск с шейкой и плоский, подшипник качения

Рекомендации по установке, монтажу, разборке и эксплуатации гидравлического насоса НПл 80/16:

  • Вал гидронасоса и привода соединяются упругой муфтой
  • Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1°
  • Перед началом работы насос заполняется маслом
  • Предохранительный клапан настраивается на 7 МПа
  • Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом
  • Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса

Базовая комплектация маслостанции с НПл 80/16 - гидравлический бак объемом от 200 л, манометр, асинхронный электродвигатель-стакан, указатель уровня масла, фильтры на сливном отверстии и магистрали всасывания, эластичная кулачковая муфта (допуск соосности валов 0,1мм), воздушный фильтр на заливной горловине.

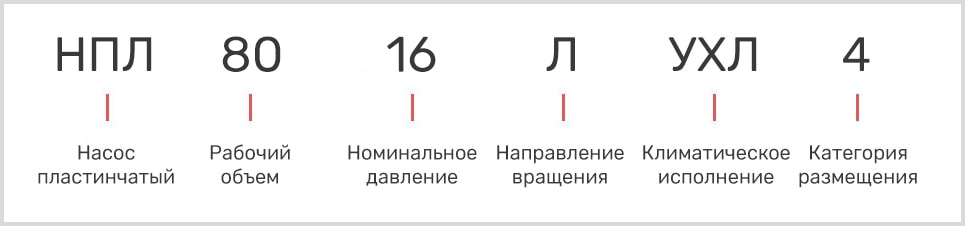

Расшифровка маркировки

расшифровка маркировки пластинчатого однопоточного насоса нпл 80/16

Условное обозначение на схеме

графическое обозначение пластинчатого маслонасоса нпл80/16 на схеме

Купить насос НПл 80/16

У Слобожанского завода Вы можете купить насос НПл 80/16 с гарантией и ремкомплектом, запчасти, осуществить ремонт. Для заказа Вы можете позвонить менеджеру или написать нам на почту. Уточняем вариант исполнения, цену и наличие , выберем форму оплаты и способ доставки.

Цены

Низкая цена насоса НПл 80/16 - явный признак бу. Результат такой покупки - скрытые дефекты и неисправности, частые поломки и необходимость ремонта. Каждый неликвид роторного НПл 80/16 от Слобожанского завода проходит строгий заводской ОТК с присвоением гарантии 12 месяцев.

Чтобы узнать наличие на складе, уточнить цену или купить насос НПл 80/16 в Украине – звоните менеджерам Слобожанского завода.
