Пластинчатые насосы БГ

Пластинчатые насосы БГ

Описание и применение

Насосы БГ – нерегулируемые гидравлические пластинчатые насосы двукратного действия. Лопастные маслонасосы применяются для подачи постоянного по величине и направлению потока минерального масла в гидросистемы станков, машин и механизмов. Номинальное давление - 10 Мпа (для масляных БГ12-4) и 12,5 МПа (для БГ12-2). Объем рабочей камеры – от 3 до 80 см³. Номинальная подача – от 3,3 до 80 литров в минуту.

Варианты исполнения пластинчатых насосов БГ:

  • Однопоточные
  • Двухпоточные

Двухпоточные гидронасосы подают рабочую жидкость двумя независимыми потоками. Общая мощность двухпоточного масляного насоса – сумма мощностей двух однопоточных электронасосов. По величине рабочего объема делятся на 1, 2 и 3 габарит (типоразмер). Климатическое исполнение - УХЛ, категория размещения – 4. Производитель – Елецкий завод Гидропривод. Соответствуют ТУ 2.053.1342-78.

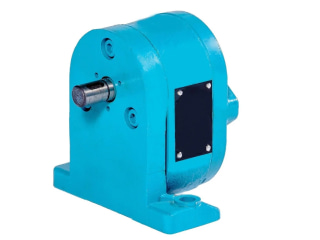

Гидронасос пластинчатый БГ фото из каталога с характеристиками
Гидравлический насос бг масляный с паспортом в харькове
Лопастной гидравлический насос бг нерегулируемого типа
пластинчатый насос бг по цене производителя

Технические характеристики пластинчатых гидронасосов

Таблица технических характеристик насосов БГ. Требования к рабочей жидкости, диапазон производительности и давления, рабочий объем, номинальное давление и частота вращения.

Технические характеристики лопастных гидронасосов БГ

Значение

БГ12-2

БГ12-4

Давление на выходе, МПа

номинальное

12,5

10

предельное

14

Давление на входе, кгс/см² (min-max)

0,2

0,08-0,12

Рабочий объем, см³ (мин-макс)

5-80

3,2-12,5

Частота вращения, об/мин

минимальная

1200

600

номинальная

1500

максимальная

1800

1600

Производительность, л/мин (мин-макс)

5,4-108

3,3-17

Мощность номинальная, кВт (от-до)

2-26

4-52

Вязкость масла, сСт

17-400

17-213

t масла, °С

минимальная

+10

максимальная

+50

Тонкость фильтрации масла, мкм

25

Вращение вала

Правое (левое под заказ)

Требования к рабочей жидкости для масляных насосов БГ:

  • Класс чистоты – не грубее 12
  • Марки масел – ВНИИ 1Ш-403; ИГП, ТП-22, ВНИИ НП-403, Т-22
  • Тонкость очистки фильтра – 25 мкм

Чертежи и габариты

Чертеж с габаритно-присоединительными размерами из технического паспорта насосов типа БГ на 12,5 МПа в:

  • Габарит 1
  • Габарит 2
  • Габ-т 1+1
  • Габ-т 2+1
  • Габ-т 2+2

чертеж пластинчатого масляного насоса бг двухпоточный габарит 2+1

чертеж пластинчатого нерегулируемого насоса бг двухпоточный габарит 2+2

чертеж пластинчатого масляного насоса бг однопоточный габарит 1

чертеж и размеры пластинчатого насоса бг двухпоточный,габарит 1+1

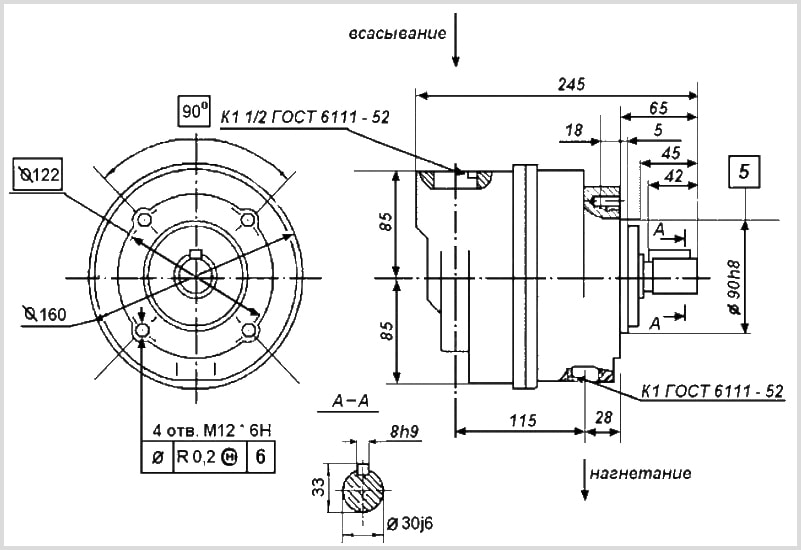

чертеж пластинчатого насоса бг12 однопоточный габарит 2

Установочные, монтажные и присоединительные размеры на чертеже из мануала гидравлического насоса БГ на 10 МПа.

Однопоточные

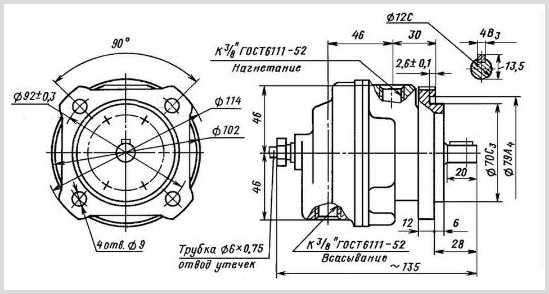

Схема строения, габаритные и присоединительные размеры однопоточного пластинчатого насоса БГ на 10 МПа

Двухпоточные

чертеж и размеры двухпоточного пластинчатого насоса бг12-4

Устройство и принцип работы

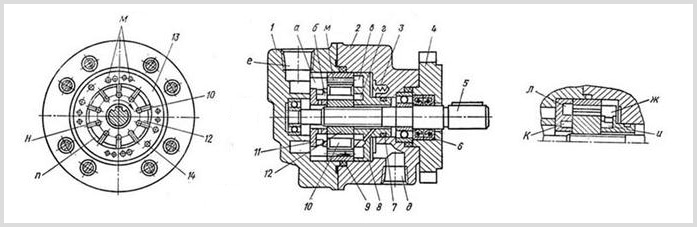

устройство однопоточного нерегулируемого насоса бг

  1. Крышка
  2. Корпус
  3. Вал
  4. Вспомогательные окна всасывания
  5. Уплотнительное кольцо
  6. Диск с шейкой
  7. Уплотнительное кольцо
  8. Пластины
  9. Плоский диск
  10. Ротор
  11. Статор
  12. Крепежные винты
  • а, в – основные окна всасывания масла
  • б, г – вспомогательные окна для всасывания
  • л, ж – основные открытые окна для нагнентания
  • и, к – вспомогательные окна для нагнетания
  • д – отверстие нагнетания
  • м – отверстия для масла
  • е – всасывающее отверстие

Принцип действия насосов БГ12-2 однопоточных и двухпоточных одинаков. Вращение шлицевого вала приводит в движение ротор. Пластины входят и перемещаются в пазах ротора в соответствии с внутренним профилем статора и всегда прижаты к его внутренней поверхности. Образовавшееся пространство между пластиной, ротором и статором является рабочей камерой. Каждая камера, соединяясь с окнами всасывания, увеличиваются в объеме и заполняется маслом, соединяясь с нагнетательными окнами, уменьшает объем и вытесняет масло. 1 оборот ротора соответствует 2 циклам всасывания и нагнетания.

Во время пуска рабочий комплект прижимается за счет пружин, во время работы и за счет давления жидкости.

Инструкция по установке и эксплуатации

Рекомендации и противопоказания при монтаже и эксплуатации гидронасоса БГ:

  • валы привода и маслонасоса соединяются упругой муфтой
  • радиальная несоосность – не более 0,1 мм, угловая – менее 1°
  • предохранительный клапан настраивается на выходное давление электронасоса, а расход не менее номинальной подачи
  • маслопроводы с минимальным количеством изгибов, очищенные и герметично подсоединены к электронасосу
  • Расстояние от дна маслобака до трубопровода примерно на 2-3 диаметра трубы
  • Концы магистралей срезаются под углом 45°
  • Расстояние между концами всасывающей и напорной трубы не менее 25 см

Каталог

Каталог масляных насосов БГ, технические характеристики и аналоги БГ12-2 и БГ12-4. Перейти к каталогу гидравлических насосов Г и БГ.

Марка пластинчатого насоса БГ

Давление, МПа

Рабочий объем, см³

Подача, л/мин

Вес, кг

Аналог

Однопоточный

Габарит 1

БГ 12-21АМ

12,5

5

5,3

9,5

НПл 5/16

БГ12-21М

8

8,9

НПл 8/16

БГ12-22АМ

12,5

14,4

НПл 12,5/16

БГ12-22М

16

19,4

НПл 16/16

БГ12-23АМ

20

25,5

НПл 20/16

БГ12-23М

25

33

НПл 25/16

БГ12-41

10

8

10,5

3,6

-

БГ12-41А

5

6

БГ12-41Б

3,2

3,3

БГ12-42

12,5

17

Габарит 2

БГ12-24АМ

12,5

45

56,7

22

НПл 45/16

БГ12-24М

56

71,4

НПл 56/16

БГ12-25АМ

80

105,6

НПл 80/16

Двухпоточный

Габарит 1+1

5БГ12-21АМ

12,5

5/5

5,3/5,3

16

НПл5-5/16

5БГ12-21М

5/8

5,3/8,9

НПл5-8/16

5БГ12-22АМ

5/12,5

5,3/14,4

НПл5-12,5/16

5БГ12-22М

5/16

5,3/19,4

НПл5-16/16

5БГ12-23АМ

5/20

5,3/25,5

НПл5-20/16

5БГ12-23М

5/25

5,3/33

НПл5-25/16

8БГ12-21М

8/8

8,9/8,9

НПл8-8/16

8БГ12-22АМ

8/12,5

8,9/14,4

НПл8-12,5/16

8БГ12-22М

8/16

8,9/19,4

НПл8-16/16

8БГ12-23АМ

8/20

8,9/25,5

НПл8-20/16

8БГ12-23М

8/25

8,9/33

НПл 8-25/16

12БГ12-22АМ

12,5/12,5

14,4/14,4

НПл12,5-12,5/16

12БГ12-22М

12,5/16

14,4/19,4

НПл12,5-16/16

12БГ12-23АМ

12,5/20

14,4/25,5

НПл12,5-20/16

12БГ12-23М

12,5/25

14,4/33

НПл12,5-25/16

18БГ12-22М

16/16

19,4/19,4

НПл16-16/16

18БГ12-23АМ

16/20

19,4/25,5

НПл16-20/16

18БГ12-23М

16/25

19,4/33

НПл16-25/16

25БГ12-23АМ

20/20

25,5/25,5

НПл20-20/16

25БГ12-23М

20/25

25,5/33

НПл20-25/16

35БГ12-23М

25/25

33/33

НПл25-25/16

3БГ12-41А

10

5

3,3/6

6,4

-

3БГ12-41Б

3,2

3,3/3,3

3БГ12-41

8

3,3/10,4

3БГ12-42

12,5

3,3/16,7

6БГ12-41А

5

6/6

6БГ12-41

8

6/10,5

6БГ12-42

12,5

6/17

10БГ12-41

8

10,5/10,5

10БГ12-42

12,5

10,5/17

16БГ12-42

17/17

Габарит 2+1

5БГ12-24АМ

12,5

45/5

56,7/5,3

32

НПл45-5/16

5БГ12-24М

56/5

71,4/5,3

НПл45-8/16

8БГ12-24М

56/8

71,4/5,3

НПл45-12,5/16

8БГ12-24АМ

45/8

56,7/8,9

НПл45-16/16

12БГ12-24М

56/12,5

71,4/14,4

НПл45-20/16

12БГ12-24АМ

45/12

56,7/14,4

НПл45-25/16

18БГ12-24М

56/16

71/19,4

НПл56-5/16

18БГ12-24АМ

45/16

567/19,4

НПл56-8/16

25БГ12-24М

56/20

71,4/25,5

НПл56-12,5/16

25БГ12-25АМ

45/20

56,7/25,5

НПл56-16/16

35БГ12-24М

56/25

71,4/33

НПл56-20/16

35БГ12-24АМ

45/25

56,7/33

НПл56-25/16

Габарит 2+2

50БГ12-24АМ

12,5 45/45 56,7/56,7 46 НПл45-45/16

50БГ12-24М

45/56 56,7/71,4 НПл45-56/16

50БГ12-25АМ

45/80 56,7/105,6 НПл45-80/16

70БГ12-24М

56/56 71,4/71,4 НПл56-56/16

70БГ12-25АМ

56/80 71,4/105,6 НПл56-80/16

100БГ12-25АМ

80/80 105,6/105,6 НПл80-80/16

Купить насос БГ

Звоните специалистам «Слобожанского завода», чтобы купить пластинчатый насос БГ и запчасти по лучшей цене в Украине. Получить помощь в подборе лопастного гидронасоса БГ для любой техники – для подъемника, пресса, манипулятора, экскаватора, станка. Получить техническую консультацию, провести доработку, ТО или ремонт масляного насос БГ в любом регионе. Гидравлические насосы БГ от «СЛЭМЗ» проверены ОТК, соответствуют ГОСТ, имеют гарантию 12 месяцев.
