Насос БГ12-24АМ
Насос БГ12-24АМ – однопоточный пластинчатый гидравлический насос 2 габарита. Нерегулируемый гидронасос двукратного действия подает постоянный по направлению поток минерального масла в гидросистемы промышленных машин, прессов и станков. Производительность – 56 литров в минуту, давление – 12,5 Мпа. Вес – 22 кг. Направление вращения – правое (по часовой стрелке со стороны привода), левое – по спецзаказу. Производитель масляного БГ12-24АМ – Елецкий завод Гидропривод. Варианты исполнения: двухпоточный – 5БГ12-24АМ. Аналог (чем заменить) – лопастной насос НпЛ 45/16.
Технические характеристики
Технические характеристики насоса | БГ12-24АМ | |
Рабочий объем, см | 45 | |
Номинальная подача, л/мин |
56 |
|
Коэффициент подачи | 83 | |
Давление на выходе, МПа |
номинальное |
12,5 |
предельное | 14 | |
Давление на входе, Мпа |
0,02 |
|
Частота вращения, об/мин |
Номинальная |
1500 |
Минимальная |
1200 |
|
максимальная |
1800 |
|
Номинальная мощность, кВт | 15,1 | |
КПД, % | 75 | |
Масса, кг | 22 |
Параметры эксплуатации |
Насос БГ12-24АМ |
|
Категория размещения |
4 |
|
Климатическое исполнение |
УХЛ |
|
Направление вращения |
правое |
|
Габарит |
2 |
|
Современный аналог | НПл 45/16 | |
Уровень шума, дБА |
≤85 |
|
Гарантия, мес. |
12 |
|
t масла, °С |
Минимальная |
+10 |
Максимальная |
+50 |
|
t окружающей среды, °С |
Минимальная |
0 |
Максимальная |
40 |
|
Вязкость масла, min-max, сСт |
17-213 |
Климатическое исполнение лопастного насоса согласно ГОСТ 15150-69, УХЛ – для районов с умеренно холодным климатом. Категория размещения – 4. Технические особенности однопоточного насоса БГ12-24АМ:
- 1 оборот ротора равен 2-м тактам всасывания и нагнетания
- Имеет диаметрально противоположные всасывающее и нагнетающее отверстия
- Тонкость фильтрации масла – 25 мкм
- Класс чистоты – не грубее 12 согласно ГОСТ 17216-71
- Рекомендуемые марки масел – ТП-22, Т22, ВНИИ НП-403
Чертеж и размеры
Присоединительные, габаритные и монтажные размеры масляного насоса БГ12-24АМ на чертеже из технического паспорта. Диаметры и тип резьбового соединения патрубков.
Тип отверстий: всасывающее – К 3/4 по ГОСТ 6111-57, нагнетающее – К 1/2 по ГОСТ 6111-52. Перейти к каталогу гидравлических насосов БГ.

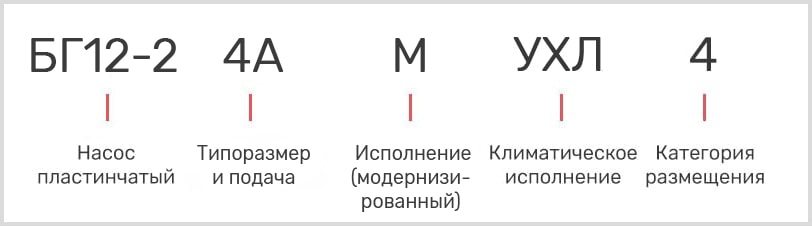

Условные обозначения и расшифровка маркировки
Инструкция по установке и эксплуатации
Противопоказания и рекомендации по установке и монтажу, подключению и настройке из руководства по эксплуатации пластинчатого насоса БГ12-24АМ:
- Положение установки – горизонтальное, вертикальное, наклонное
- Может находиться выше уровня масла или погружается в него
- Вал привода и гидронасоса соединяются упругой (эластичной) муфтой
- Допустимая радиальная несоосность валов – не более 0,1 мм, угловая ≤ 1°
- Для защиты гидросистемы от перегрузок предохранительный клапан настраивается на давление не более 140 кгс/см²
- Пропускная способность клапана не ниже подачи маслонасоса
- Шланги не должны иметь резких перегибов, должны быть очищены от механических загрязнений, в местах соединения иметь герметичное уплотнение
- Первая замена масла в баке производится через 2 месяца с начала эксплуатации, следующие – 1 раз в полгода
- Сухой ход недопустим, перед запуском гидравлический насос заполняется маслом
Купить насос Бг12-24АМ
У Слобожанского завода Вы сможете купить насос БГ12-24АМ с гарантией, паспортом и ремкомплектом. Купить любые запчасти на гидравлику, осуществить ремонт и техобслуживание в нашем Сервисном центре, получить техническую консультацию. Свяжитесь с менеджером Слобожанского завода для уточнения наличия, выбора формы оплаты и сроков доставки пластинчатого насоса БГ 12-24АМ.
Цена
Цена гидравлического насоса БГ12-24АМ от СЛЭМЗ зависит от формы оплаты, наличия на складе. Мы гарантируем покупку только 100 % нового оборудования с документами и ЗИПом, прошедшего проверку ОТК и испытания.
Цену насоса БГ12-24АМ существенно ниже рыночной предлагают в Украине мелкие «гаражные» производства, реализуя б/у гидравлику. Неисправности, с которыми Вы столкнетесь, покупая лопастной насос БГ12-24АМ по самой низкой цене:
- Не развивает нужного давления, не нагнетает масло
- Значительный шум и паразитные вибрации
- Насос течет по швам или по валу
- Такая «экономия» чревата полным или частичным отсутствии реальной гарантии, ремонта, простоями оборудования в результате поломки.
Покупайте пластинчатый масляный гидронасос БГ12-24АМ, запчасти к лопастным гидравлическим насосам у проверенных поставщиков гидравлики!
