Насосы С12 • С12-4 • С12-5

Насосы С12 • С12-4 • С12-5

Описание и применение

Насосы С12 – пластинчатые (лопастные) гидронасосы для смазки металлорежущих станков и гидромеханизмов. Однократного действия, с постоянным по величине и направлению нерегулируемым потоком минерального масла. Вращение – правое - масляные С12-5, С12-5М или реверсивное - смазочные С12-4, С12-4М. Монтажные исполнения шиберных смазочных гидравлических насосов типа С12:

  • С цилиндрической посадкой - С12-4М, С12-4М - модернизированные
  • С конической посадкой (без буквы «м» в маркировке)

Стандартное климатическое исполнение и категория размещения – УХЛ4. Рабочая жидкость – минеральное масло вязкостью от 17 до 213 сСт, с темпаратурой от +10 до +50 °С, тонкость фильтрации – 25 мкм.

пластинчатый смазочный насос с12
гидравлический шиберный насос с12-14 для смазки - фото производителя
гидронасос с12-5 пластинчатый с паспортом
лопастный масляный насос с12 в Украине

Технические характеристики и каталог

Каталог и таблица технических характеристик смазочных С12 (С12-41, С12-42, С12-43, С12-44, С12-51, С12-52, С12-53, С12-54) и модернизированных насосов для смазки С12-4М и С12-5М (С12-4М-2, С12-4М-3,2, С12-4М-4, С12-4М-6,3, С12-4М-10, С12-5М-2, С12-5М-3,2, С12-5М-4, С12-5М-6,3, С12-5М-10). Параметры рабочей жидкости, диапазон подачи и давления, номинальная мощность и рабочий объем, вес для просчета цены доставки. В каталоге под маркировкой подробные технические параметры, инструкции и противопоказания, руководство по эксплуатации и возможные неисправности, цены масляных насосов С12 и аналоги.

Пластинчатый смазочный насос C12

Рабочий объем, см³

Подача, л/мин

Давление, МПа

Частота вращения, об/мин

Ном. Р, кВт

Масса, кг

Частота реверса, мин

На выходе

На входе

Номинальная

nom

max

С12-41

2

1,5

0,25

0,32

0,09

960

0,022

1,6

3…4

С12-42

4

3,1

0,037

С12-43

6,3

5,2

0,054

С12-44

10

8,2

0,075

2,5

С12-51

2

1,6

0,016

1,14

-

С12-52

4

3,2

0,032

С12-53

6,3

5,2

0,048

С12-54

10

8,2

0,075

2,28

С12-4М-2

2

1,8

0,4

0,05

1,8

3…4

С12-4М-3,2

3,2

2,9

0,06

С12-4М-4

4

4,2

0,07

2,8

С12-4М-6,3

6,3

8

0,12

С12-4М-10

10

8,5

0,18

С12-5М-2

2

2,5

0,05

1,6

-

С12-5М-3,2

3,2

4

0,06

С12-5М-4

4

5

0,07

2,5

С12-5М-6,3

6,3

8

0,12

С12-5М-10

10

8,5

0,18

Производитель насосов С12 - Елецкий завод Гидропривод по ТУ 2-053-1764-85.

Расшифровка маркировки насоса С12

Условное обозначение и расшифровка маркировки смазочного насоса С12

  • С12 – пластинчатый для смазки
  • 5 – направление вращение вала (5 – правое; 4 – с реверсом)
  • М – модернизированный
  • 4 – рабочий объем гидронасоса
  • УХЛ-4 – климатическое исполнение и категория размещения

Устройство и принцип работы

Конструкция

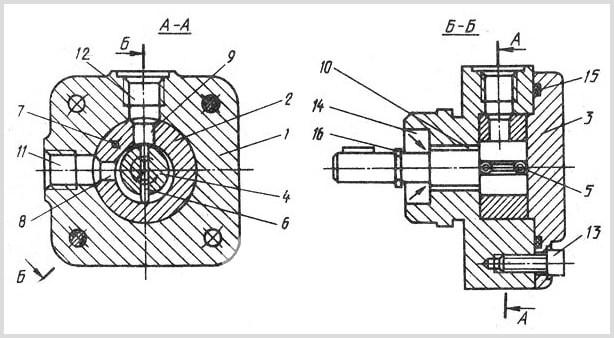

Элементы конструкции смазочного насоса С12-4М и С12-5М:

  1. Штифт
  2. Пластины-вытеснители
  3. Кольцо
  4. Вал
  5. Бронзовая втулка
  6. Чугунный корпус
  7. Пружина
  8. Крышка
  9. Резиновое уплотнительное кольцо
  10. Винты

устройство пластинчатого шиберного насоса С12

В корпусе находится кольцо, к внутренней поверхности которого касается вал, разделяя пластинчатый насос С12 на камеру нагнетания и всасывания. Опорой вала служит бронзовая втулка, запресованная в корпусе масляного С12. В пазах установлены пластины (шиберы), между которыми прижимная пружина. Кольцо зафиксировано в корпусе штфитом. Корпус закрывается крышкой и крепится к нему винтами. Место соединения корпуса С12 и крышки уплотнено резиновым кольцом.

Принцип действия С12-4М и С12-5М

На первом этапе работы пластина проходит через всасывающее отверстие, открывая его. Увеличивается объем всасывающей камеры и происходит всасывание масла. На следующем этапе вторая пластина открывает нагнетающую камеру, уменьшается ее объем и происходит выталкивание масла в нагнетательный трубопровод.

Габариты и размеры

Габаритные, монтажные и присоединительные размеры и чертежи из паспорта масляного С12. Габаритно-присоединительные размеры смазочных гидронасосов С12-4 и С12-5.

чертеж и размеры пластинчатого смазочного насоса С12, С12-5М, С12-5

Масляный насос для смазки С12-4М, С12-5М

D

d

d1

d2

B

b

b1

b2

b3

L

l

l1

h

С12-4 М-2

45h6

12j6

M16x1,5

M14x1,5

75

4h9

36,5

2

1,2

94

49

14

13,5

С12-4 М-3,2

С12-5 М-2

С12-5 М-3,2

С12-4 М-10

55h6

20j6

M16x1,5

M16x1,5

86

6h9

41

4

1,5

110

61

16

22,5

Установка и монтаж

Ремомендации по установке, монтажу и эксплуатации масляных гидронасосов С12:

  • Высота самовсасывания – не более 0,5 м
  • Валы привода и насоса соединяются с помощью упругой муфты
  • При центровке радиальное смещение не должно превышать 0,05 мм
  • Вращение меняется путем замены всасывающего и нагнетающего трубопроводов
  • Желательна установка предохранительного клапана, манометра и других КИП на трубопроводе

Купить насос С12-4 и С12-5

В каталоге СЛЭМЗ новые масляные насосы для смазки и подачи СОЖ С12 для любой гидравлики с заводской гарантией и ремкоплектом. Преимущества покупки у СЛЭМЗ пластинчатых насосов для смазки С12:

  • Работаем с оборонкой и крупными предприятиями Украины
  • Собственные производственные и ремонтные мощности
  • Удобная форма оплаты и оперативная доставка
  • Отсутствие рекламаций в течении 4-х лет
  • Продаем любые комплектующие – КИП, задвижки, клапана, станции управления

Чтобы уточнить наличие и цену пластинчатых масляных гидронасосов С12, купить смазочные гидравлические насосы С12-4 и С12-5 в Украине и аналоги, осуществить ремонт лопастного С12 для смазки или подобрать запчасти – звоните специалистам Слобожанского завода.
