Описание и применение

Насосы Г12 – масляные пластинчатые гидронасосы с нерегулируемым и с регулируемым по величине и направлению потока рабочей жидкости. Применение лопастных Г12-2,  Г12-3, Г12-4, Г12-5 - подача минерального масла при номинальном давлении 6,3 МПа в гидравлические системы машин, механизмов и станков. Рабочий объем определяет габарит импульсного насоса Г12:

  • 1 - от 80 до 40 см³
  • 2 - от 63  до 125 см³
  • 3 - от 160 до 224 см³

Производятся в однопоточном и двухпоточном исполнении. Направление вращения вала – правое и левое. Более современный аналог – пластинчатый НПл. Производитель - Елецкий завод Гидропривод.

Масляный пластинчатый нерегулируемый насос Г12
Фото насоса 100г12-2 серии Г12
Гидравлический насос г12 нерегулируемый однопоточный г12-2
Пластинчатый гидромотор г12 в харькове

Технические характеристики пластинчатых насосов Г12-2, Г12-3, Г12-4 и Г12-5

Таблица технических характеристик масляных насосов Г12-2 ( ТУ 2-024-0224533-025-089), Г12-3, Г12-4 и Г12-5 (ТУ 2.053.1765-85) .

Технические характеристики

Пластинчатый насос Г12

Однопоточный

Двухпоточный

Давление на выходе, МПа

ном.

6,3

макс.

7

Давление на входе, МПа

мин.

0,08

макс.

0,12

Рабочий объем, см³

От 8 до 224

Скорость вращения, об/мин

ном.

960

макс.

1500

мин.

600

Подача, л/мин

мин.

5,8

макс.

204,2

142,8

Мощность, кВт

мин.

1,04

2,2

макс.

24,2

31,5

Вязкость масла, мм²/с

От 17 до 400

Тонкость фильтрации масла, мкм

≥ 10

t масла, °С

мин.

-10

макс.

+55

Посмотреть технические характеристики для разных моделей Вы сможете в паспорте к насосам Г12.

Расшифровка маркировки

Двухпоточный

схема условного обозначения лопастного гидронасоса Г12 двухпоточного

Однопоточный

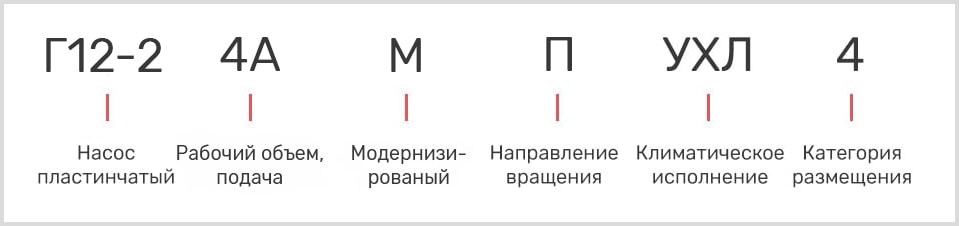

расшифровка маркировки пластинчатого насоса Г12 однопоточного

Устройство и принцип работы

На чертеже показана схема однопоточного гидронасоса Г12. Двухпоточный объединяет 2 однопоточных. При этом имеет одно всасывающее отверстие и 2 независимых нагнетательных потока.

Принцип работы однопоточных и двухпоточных лопастных насосов Г12 идентичен: в момент пуска вал начинает вращаться, перемещая платины в пазах ротора в соответствии с профилем внутренней поверхности статора. Рабочая камера (Г) при соединении с всасывающей линией, увеличивается в объеме и заполняется жидкостью, при соединении с нагнетающей линией уменьшает свой объем и выталкивает масло.

Устройство и детали пластинчатого насоса Г12:

  1. Крышка
  2. Корпус
  3. Вал
  4. Плоский диск
  5. Диск с шейкой
  6. Статор
  7. Пластина
  8. Ротор
  9. Фланец
  10. Втулка
  11.  - 9
  12.  - 9
  13.  - 10
  14. Винт
  15. Шайба
  16. Шпилька
  17. Гайка
  18. Шпонка

Принцип работы и устройство пластинчатого насоса г12

Чертежи масляных Г12

Чертежи с установочными и присоединительными размерами Г12-2,  Г12-3, Г12-4, Г12-5 из паспорта в габарите 1; 2; 3; 1+1; 2+1; 2+2; 3+1; 3+2. Диаметры крепежных отверстий.

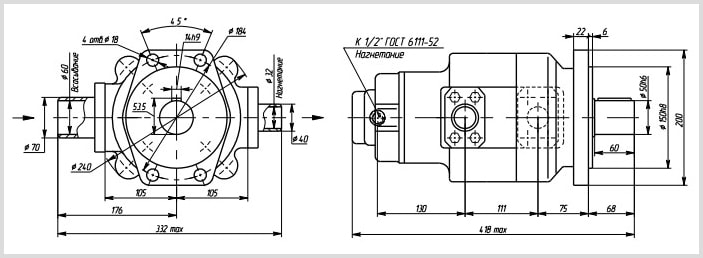

Габарит 3чертеж и размеры импульсного насоса г12 габарит 3

Габарит 1+1Габаритные размеры пластинчатого гидронасоса г12 габарит 1+1

Габарит 3+1чертеж и размеры масляного насоса типа г12 габарит 3+1

Габарит 3+2чертеж из паспорта лопастного насоса г 12 габарит 3+2

Каталог

Каталог пластинчатых насосов типа Г12 и их современные аналоги. Под маркировкой подробные технические характеристики, рекомендации по установке, разборке и эксплуатации, указания мер безопасности, противопоказания при работе, возможные неисправности и способы ремонта. Перейти к каталогу гидравлических насосов Г и БГ.

Насос Г12

Подача, л/мин

Вес, кг

Аналог

Гидронасос

Подача, л/мин

Вес, кг

Аналог

Нерегулируемый

Однопоточный

Габ-рит 1

Габ-рит 2

Г12-31АМ

5,8

8,2

НПл 8/6,3

Г12-24АМ

53,8

20

НПЛ 63/6,3

Г12-31М

9,5

НПл 12,5/6,3

Г12-24М

69,9

НПл 80/6,3

Г12-32АМ

12,1

НПл 16/6,3

Г12-25АМ

110,4

НПл 125/6,3

Г12-32М

20,6

НПЛ 25/6,3

Г12-33АМ

27,6

НПл 32/6,3

Г12-33М

35,7

НПл 40/6,3

Г12-41Б 3,0 3,6 БГ12-41Б
Г12-41А 5,0 БГ12-41А
Г12-41 8,0 БГ12-41
Г12-42А 12,0

Габ-рит 3

Г12-25М

142,8

36

-

Г12-26АМ

204,2

-

Двухпоточный
Габ-рит 1+1 Габ-рит 2+1
5Г12-31АМ 5,8/5,8 17 НПЛ 8-8/6,3 5Г12-24М 69,9/5,8 33 НПЛ 80-8/6,3
5Г12-31М 5,8/9,7 НПЛ 8-12,5/6,3 5Г12-24АМ 53,8/5,8 НПЛ 63-8/6,3
5Г12-32АМ 5,8/12,7 НПЛ 8-16/6,3 5Г12-25АМ 53,8/9,7 НПЛ 125-8/6,3
5Г12-32М 5,8/21,1 НПЛ 8-25/6,3 8Г12-24М 70/9,5 НПЛ 80-12,5/6,3
5Г12-33АМ 5,8/27,9 НПЛ 8-32/6,3 8Г12-24АМ 53,8/9,5 НПЛ 63-12,5/6,3
5Г12-33М 5,8/35,7 НПЛ 8-40/6,3 8Г12-25АМ 110,4/9,5 НПЛ 125-12,5/6,3
8Г12-31М 9,7/9,7 НПЛ 12,5-12,5/6,3 12Г12-24М 70/12,1 НПЛ 80-16/6,3
8Г12-32АМ 9,7/12,7 НПЛ 12,5-16/6,3 12Г12-24АМ 53,8/21,1 НПЛ 63-16/6,3
8Г12-32М 9,7/21,1 НПЛ 12,5-25/6,3 12Г12-25АМ 110,4/21,1 НПЛ 125-16/6,3
8Г12-33АМ 9,7/27,9 НПЛ 12,5-32/6,3 18Г12-24М 70/20,6 НПЛ 80-25/6,3
8Г12-33М 9,7/35,7 НПЛ 12,5-40/6,3 18Г12-24АМ 53,8/20,6 НПЛ 63-25/6,3
12Г12-32АМ 12,7/12,7 НПЛ 16-16/6,3 18Г12-25АМ 110,4/20,6 НПЛ 125-25/6,3
12Г12-32М 12,7/21,1 НПЛ 16-25/6,3 25Г12-24М 70/27,6 НПЛ 80-32/6,3
12Г12-33АМ 12,7/27,9 НПЛ 16-32/6,3 25Г12-24АМ 53,8/27,6 НПЛ 63-32/6,3
12Г12-33М 12,7/35,7 НПЛ 16-40/6,3 25Г12-25АМ 110,4/27,6 НПЛ 125-32/6,3
18Г12-32М 21,1/21,1 НПЛ 25-25/6,3 35Г12-24М 70/35,7 НПЛ 80-40/6,3
18Г12-33АМ 21,1/27,9 НПЛ 25-32/6,3 35Г12-24АМ 53,8/35,7 -
18Г12-33М 21,1/35,7 НПЛ 25-40/6,3 35Г12-25АМ 110,4/35,7 НПЛ 125-40/6,3
25Г12-33АМ 27,9/27,9 НПЛ 32-32/6,3 Габ-рит 2+2
25Г12-33М 27,9/35,7 НПЛ 32-40/6,3 50Г12-24АМ 53,8/53,8 46 НПЛ 63-63/6,3
35Г12-33М 35,7/35,7 НПЛ 40-40/6,3 50Г12-24М 53,8/70 НПЛ 63-80/6,3
Габ-рит 3+1 50Г12-25АМ 53,8/110,4 НПЛ 63-125/6,3
8Г12-25М 135/9,1 55 - 70Г12-24М 70/70 НПЛ 80-80/6,3
12Г12-25М 135/12 70Г12-25АМ 70/110,4 НПЛ 80-125/6,3
12Г12-26АМ 193/12 100Г12-25АМ 110,4/110,4 НПЛ 125-125/6,3
18Г12-25М 135/19,9 Габ-рит 3+2
18Г12-26АМ 193/19,9 50Г12-25М 142,8/53,8 55

-

25Г12-25М 135/26,4 50Г12-26АМ 204,2/53,8
25Г12-26АМ 193/26,4 70Г12-25М 142,8/70
35Г12-25М 135/33,8 70Г12-26АМ 204,2/70
35Г12-26АМ 193/33,8 100Г12-26АМ 204,2/110,4
100Г12-25М 142,8/110,4
Регулируемые
Г12-53АМ 25,5 17,5 - Г12-55АМ 105,6 46 -
Г12-54АМ 58 21,5 2Г12-55АМ 108 58

Купить насос Г12

У Слобожанского завода Вы можете купить масляный пластинчатый насос Г12 для любого гидравлического оборудования или подобрать более современный аналог. Для Вас чистые цены, заводская надежность, гарантия на все виды гидравлики, удобная форма оплаты и оперативная доставка по Украине. В Вашем распоряжении сервисный центр по ремонту лопастных гидронасосов Г12-2, Г12-3, импульсных Г12-4, Г12-5 и запчасти к ним. Звоните для подробной технической консультации от специалистов СЛЭМЗ прямо сейчас!
