Насос 5Г12-33М
Насос 5Г12-33М – пластинчатый гидравлический насос. Двухпоточный импулсный гидронасос габарита 1+1 с нерегулируемым по направлению и величине потоком рабочей жидкости. Номинальное давление на выходе 6,3 Мпа, производительность со стороны привода - 5,8 л/мин, со стороны противоположной приводу - 35,7 л/мин. Применяется для подачи минерального масла в гидросистемы промышленного оборудования (станки, машины, механизмы) двумя независимыми потоками. Направление вращение вала – правое (левое по спецзаказу). Производитель масляного 5Г12-33М – Елецкий завод Гидропривод. Современный аналог на замену – лопастной НПл 8-40/6,3.
Технические характеристики
Технические характеристики насоса |
5Г12-33М | |
Номинальная подача, л/мин |
5,8/35,7 |
|
Давление на выходе, МПа |
номинальное |
6,3 |
максимальное | 7 | |
Давление на входе, Мпа |
минимальное |
0,08 |
максимальное | 0,12 | |
Частота вращения, об/мин |
Номинальная |
960 |
Минимальная |
600 |
|
максимальная |
1500 |
|
Номинальная мощность, кВт | 5,5 | |
КПД, % | ≥70 | |
Маркировка аналога | НПл 8-40/6,3 | |
Масса, кг | 17 |
Параметры эксплуатации |
5Г12-33М | ||
Категория размещения |
4 |
||
Климатическое исполнение |
УХЛ |
||
Направление вращения |
правое/левое |
||
Габарит |
1+1 |
||
Уровень звука, дБА |
≤88 |
||
Гарантия, мес. |
12 |
||
t масла, °С | Минимальная |
+10 |
|
Максимальная |
+50 |
||
t окружающей среды, °С | Минимальная | 0 | |
Максимальная | 50 | ||
Вязкость масла, сСт |
Минимальная |
17 |
|
Максимальная | 400 |
Климатическое исполнение лопастного насоса согласно ГОСТ 15150-69, УХЛ – для районов с умеренно холодным климатом. Категория размещения – 4. Требования к рабочей жидкости для пластинчатого насоса 5Г12-33М:
- Тонкость фильтрации не грубее 25 мкм
- Чистота не грубее 12 класса по ГОСТ 17216-71
- Критерий замены масла – изменение вязкости более 20 %, появление примесей и абразива
Двухпоточный насос - тандем 2-х однопоточных, с одним общим всасывающим и двумя нагнентательными отверстиями.
Чертеж и габаритные размеры
Габаритные, присоединительные и монтажные размеры пластинчатого насоса 5Г12-33М на чертеже из технического паспорта.
Размеры отверстий: всасывающее (1) – К1 1/2, напорные (2) – К1 и К 1/2. Перейти к каталогу гидравлических насосов Г.
Установка и эксплуатация
Инструкции и рекомендации по монтажу и техобслуживанию из руководства по эксплуатации насоса 5Г12-33М:
- Устанавливается горизонтально и вертикально над уровнем масла или погружается в него
- Вал привода и насоса соединяется эластичной муфтой с максимальным радиальным смещением 0,1 мм и углом перекоса не более 1 °
- Необходима установка предохранительно клапана на давление не более 70 кг/см² и пропускную способность не меньше, чем у насоса
- Шланги подбираются максимально короткими, без перегибов, чтобы масло не сливалось из насоса после его остановки
- Рекомендуемый внутренний диаметр всасывающего трубопровода – не менее 20 мм
- Соединение трубопровода к насосу надежно уплотняется, исключая подсос воздуха
- Оба трубопровода должны быть максимально погружены в маслобак, но не доходить до его дна
- Перед запуском в гидронасос заливается масло, сухой ход выводит его из строя за несколько секунд!
- Первая замена масла в баке осуществляется после 2 месяцев работы, последующие – не реже 1 раза в полгода

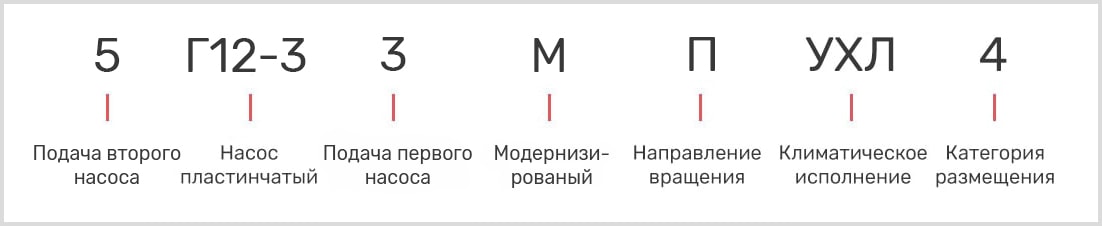

Расшифровка маркировки
Купить насос 5Г12-33М
У Слобожанского завода Вы сможете купить насос 5Г12-33М, осуществить ремонт и найти нужные запчасти. Заводская гарантия, конкурентные цены, возможность выбирать форму оплаты и способ доставки по Украине.
Цены
Самое дешевое гидравлическое оборудование как правило бу. Результат покупки лопастного насоса 5Г12-33М по самой низкой цене:
- Полное или частичное отсутствие нагнетания
- Нестабильное рабочее давление
- Паразитные вибрации, шум и излишнее нагревание
- Утечки рабочей жидкости по валу
Пластинчатый 5Г12-33М от Слобожанского завода получает гарантию только после прохождения жесткого ОТК и испытаний, исключающие любые неисправности. Покупайте масляный гидронасос 5Г12-33М, запчасти к лопастным гидравлическим насосам у проверенных поставщиков гидравлики!
