Насосы НПлР регулируемые

Насосы НПлР регулируемые

Описание и применение

Насосы НПлР – пластинчатые регулируемые гидронасосы. Подача от 26 до 160 л/мин, давление – 6,3 и 16 Мпа. Применяются для нагнетания рабочей жидкости в гидроузлах машин и механизмов, где необходима регулируемая по величине подача. Подача изменяется от номинальной до нуля при достижении в системе давления, равного давлению клапана. Клапан регулировки давления настраивается механически. Для уменьшения номинальной производительности предусмотрено механическая регулировка рабочего объема. Особенности гидравлических пластинчатых насосов НПлР:

  • Насос соединяется с приводом через упругую муфту
  • Номинальная частота вращения – 1500 об. мин.
  • Направление вращения – правое (со стороны привода)
Пластинчатые гидравлические регулируемые насосы нплр
Гидронасоc нплр регулируемого типа - фото из каталога производителя
Гидравлический насос НПлР с регулируемой подачей на складе в Харькове
Насос нплр с паспортом и инструкцией к эксплуатации

Технические характеристики

В зависимости от рабочего объема пластинчатые гидравлические насосы НПлР имеют 4 типоразмера:

  • НПлР 20
  • НПлР 50
  • НПлР 80
  • НПлР 125

В таблице указаны технические характеристики гидронасосов из инструкции.

Техническая характеристика

Модель пластинчатого регулируемого насоса

НПлР 20/6,3

НПлР 20/16

НПлР 50/6,3

НПлР 50/16

НПлР 80/6,3

НПлР 80/16

НПлР 125/6,3

НПлР 125/16

НПлР 125/12,5

Рабочий объем, см³

20

50

80

125

Подача, л/мин

26,5

24

68,5

63,5

107

97

172,5

152

160

Давление на выходе, МПа

6,3

16

6,3

16

6,3

16

6,3

16

12,5

Вес, кг

23,5

43

56

98

Max. t жидкости, жидкости, °С

70

Технические параметры сдвоенных (тандемных) гидравлических насосов

Параметр

Спаренный регулируемый насос

НПЛр-20/16+НПЛр-20/16

НПлР-50/16+ НПЛр-20/16

НПлР-80/16+ НПЛр-20/16

НПлР-125/16+ НПЛр-20/16

НПлР-125/16+ НПЛр-80/16

Рабочий объем, см³

20+20

50+20

80+20

125+20

125+80

Подача, л/мин

24+24

63,5+24

97+24

152+24

152+97

Давление на выходе, МПа

16

Вес, кг

57

76,5

89,5

131,5

164

Маркировка и производитель

чертеж и габаритные размеры насосов пластинчатых регулируемых типа НПлР

  • НПл - насос пластинчатый
  • Р - регулируемый
  • 20 - рабочий объем
  • 6,3 - номинальное давление
  • УХЛ-4 - климатическое исполнение

Производитель - Елецкий завод Гидропривод. Изготавливаются по ТУ 2.053.1826-87. В Украине встречаются регулируемые гидронасосы виде складских запасов и б/у.

Устройство и чертеж

Устройство и основные детали на чертеже из паспорта насоса НПЛР:

  1. Ротор
  2. Пластины
  3. Кольцо статора
  4. Регулятор
  5. Винт
  6. Ограничитель подачи
  7. Клапан
  8. Серповидный паз
  9. Распределительный диск
  10. Поршень
  11. Поршень
  12. Пружина
  13. Пружина
  14. Золотник
  15. Подпятник

Устройство и чертеж и паспорта насоса НПлР лопастного

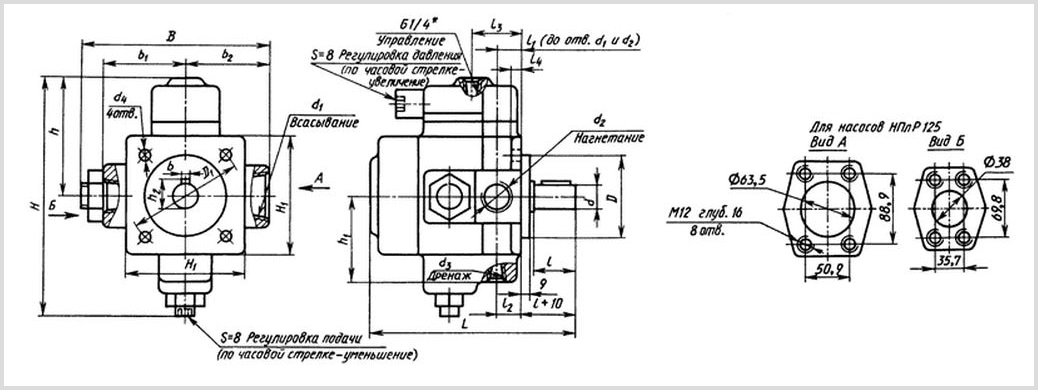

Габаритные размеры

чертеж и габаритные размеры насосов пластинчатых регулируемых типа НПлР

Таблица габаритных и присоединительных размеров для насосов пластинчатых регулируемых типа НПлР для монтажа в гидросистему и расчета стоимости доставки.

Пластинчатый насос

L

B

H

в1

в2

b

H1

H2

d1

d2

вес, кг

НПлР 20

215

182

280

99

79

8

120

151

100

125

23.5

НПлР 50

282

221

335

115

92

10

150

172

125

160

43

НПлР 80

289

237

351

123

104

10

180

184

160

200

56

НПлР 125

376

275

465

130

118

14

230

252

200

250

98

Рекомендации и противопоказания

На линии нагнетания насоса должен быть установлен предохранительный клапан во избежание перегрузки. Для достижения оптимального КПД давление настройки клапана не должно превышать давление регулятора насоса более чем на 1Мпа. Рекомендации и противопоказания из инструкции по эксплуатации регулируемыми пластинчатыми насосами НПлР:

  • Перед запуском залить малом, не допускать сухой ход
  • Перед пуском ослабить предохранительный клапан ниже 0,5 Мпа
  • Допустимая несоосность валов не более 0,1 мм
  • Рекомендуемая тонкость фильтрации минерального масла не менее 25 мкм
  • Рекомендуемая тонкость очистки фильтра 10 мкм
  • Исключается работа с осевыми и радиальными нагрузками
