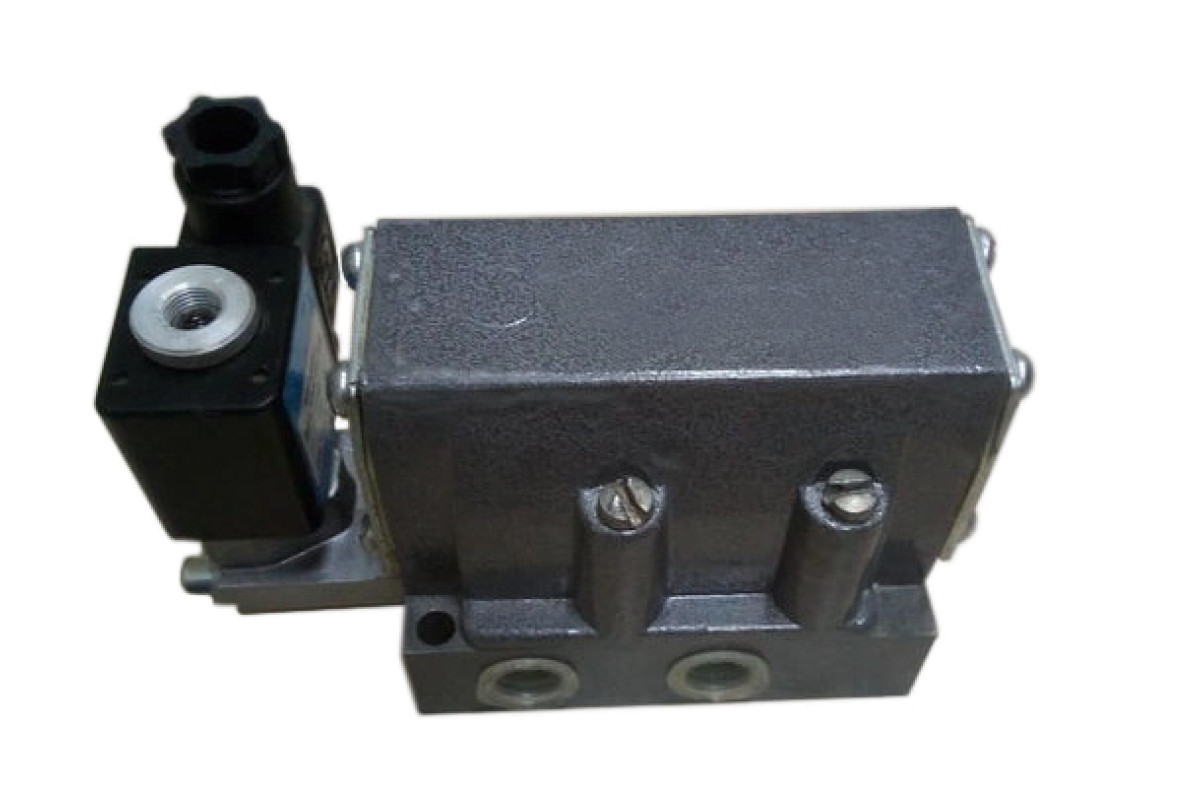

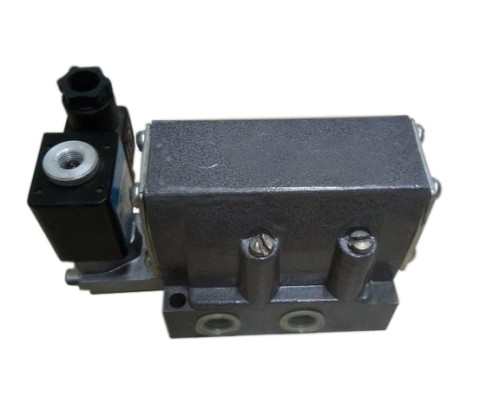

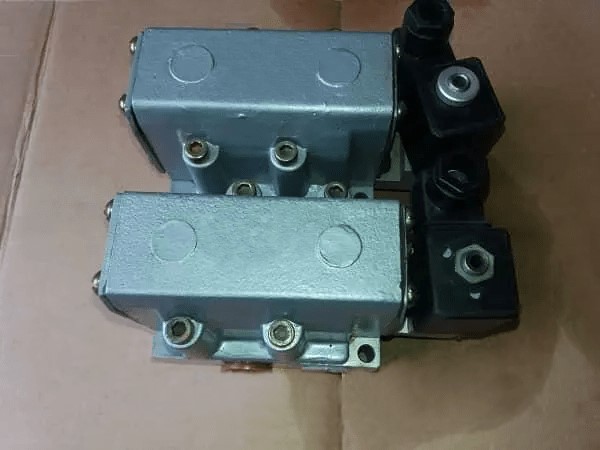

Пневмораспределитель В64-25А-03, В64-25А-05 четырехлинейный
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | В64-25А-03, В64-25А-05 |
| Расположение: | Киев, Харьков, Украина |
| Вес: | 2.6 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Пневмораспределитель В64-25А-03, В64-25А-05 — это двухпозиционный четырехлинейный с пневматическим возвратом золотника пневматический распределитель. Электроуправление – одностороннее. Присоединение пневмолиний 03 - резьбовое, 05 - стыковое. Условный проход 20мм. Рабочая среда – очищенный, не грубее класса 10 загрязненности, сжатый воздух с содержанием масла, вязкостью 10-35 мм2/с, температура до 50°С. Ток постоянный 12/24/48/110 В, переменный 24/110/220/380 В, частота 50Гц, давление 0,63МПа, 0,25МПа.
Пневмораспределители В64-25А-05, В64-25А-03 применяют для управления потоком воздуха, газа в пневматических системах. Пневмораспределители используются в автомобильной, авиационной, производственной промышленности, управление приводами, клапанами, двигателями, сборочные ленты, конвейеры, станки, зажимы, цилиндры, кузнечно-прессовые машины.
Технические характеристики
Пневмораспределители В64-25А-03/05 производятся со степенью защиты IP65, режимы работы S1 продолжительный, S2, кратковременный, S3 повторно-кратковременный, климатическое исполнение УХЛ, категория размещения 4. Паспортные параметры клапана В64-25А – пропускная способность Кv, согласно ГОСТ 14691-69, время включения/выключения, давление, электросхемы, количество срабатываний за минуту, размеры резьбы, вес, давление - указаны в таблице.
| Характеристики | Пневмораспределители В64-25А одностороннее управление | |
| В64-25А-03 | В64-25А-05 | |
| Условный проход, мм | 20 | |
| Номинальное давление, МПа | 0,63 | 0,63 |
| Минимальное давление, МПа | 0,25 | 0,25 |
| Время срабатывания за секунду, при 0,4МПа | 0,2 | 0,2 |
| Мах количество срабатываний в мин | 250 | 250 |
| Соединение пневмолиний | К3/4ʺ | стыковое |
| Номинальное напряжение, ток постоянный, В | 12 | |
| 24 | ||
| 48 | ||
| 110 | ||
| Номинальное напряжение, частота 50Гц, переменный ток, В | 24 | |
| 36 | ||
| 48 | ||
| 110 | ||
| 220 | ||
| 380 | ||
| Пропускная способность, Kv не менее, м3/ч | 5 | 5 |
| Вес, кг | 2,6 | 2,5 |
| Обозначение на схеме |
|
|
Чертеж
В пневматических клапанах B64-25А-03, B64-25А-05 потоки сжатого воздуха распределяются парой плоских золотников. Отверстия для прохода воздуха выведены на плоскую обработанную поверхность пластины, по которой движется катушка с канавкой, попарно соединяющей указанные отверстия. Размеры каналов питания, длины, монтажных креплений, прокладок, пружин, уплотнений, катушки, винтов, резьб, колец, золотника указаны в таблице.
| Пневмораспределитель 4/2 | Габаритные и присоединительные размеры, мм | Вес, кг | ||||||||||||||||||||||
| D | D1 | D2 | A1 | A2 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | d | d2 | B | B1 | H | H1 | H3 | L | L1 | h | ||
| В64-25А-03 | К3/4ʺ | - | 27,5 | 50 | 117 | 77 | - | 9 | - | 90 | 95 | 109 | 19 | 38 | 180,5 | 130 | - | 2,6 | ||||||
| В64-25А-05 | - | 32 | 21 | - | 117 | 77 | 20 | 42 | 18 | 52,5 | 102,5 | 16 | 9 | 9 | 90 | 95 | 93 | - | 22 | 180,5 | 130 | 1,75 | 2,5 | |
Расшифровка маркировки
Условные обозначения пневмораспределителя В64-25А-03, В64-25А-05:
- a – серия пневмораспределителей, 4 – вид управления электропневматическое, дублирование ручное
- b – Способы управления: 2 – одностороннее с пневмовозвратом
- c – Размеры условного прохода: 5 – 20мм
- d – Соединение пневмолиний: 05 – стыковое (притычное) внизу с плитой, 03 – резьбовое, трубный монтаж сбоку
- e – Климатическое исполнение, УХЛ – районы с умеренным, холодным микроклиматом
- f – Категория размещения 4 – закрытое вентилируемое помещение.
Принцип работы, параметры эксплуатации В64-25А-05, В64-25А-03
Распределительное устройство пневмораспределителя В64 – плоский золотник. Односторонние В64-25А-03/05 в исходном положении удерживают золотником, пневматикой давление воздуха в каналах. Пневмораспределители В64-25А 4-х линейные, двухпозиционные, пневматическим возвратом, электропневматическим управлением оснащены устройством для ручного дублирования электросигналов.
Паспортные параметры эксплуатации пневмоклапанов В64-25А-03, В64-25А-05:
- Степень защиты IP65
- Виброустойчивость, вибропрочность – ІІІ степень жесткости
- Климатическое исполнение УХЛ – районы с умеренным климатов
- Количество срабатываний в минуту - 250
- Пневматический возврат поршня
- Режим работы S1 продолжительный, S2, кратковременный, S3 повторно-кратковременный
- Допуски изменения напряжения до 10% от номинального
- Присоединение – 03 - резьба, 05 - притычное
- Постоянный, переменный ток
- Напряжение – 12В, 24В, 36В, 48В, 110В, 220В, 380В
- Температура рабочей среды до 50°С
- Время задержки, несогласования электросигналов секций не более 0,05с
Купить пневмораспределитель В64-25А односторонний
Пневмораспределитель В64-25А 03 резьбовой, 05 - стыковой с условным проходом 20мм, двухпозиционный четырехлинейный с пневматическим возвратом, односторонним управлением купить у СЛЭМЗ. Пневмораспределитель В64-25А с ручным дублированием, соединением резьба, стыковое, новый, производства Украина. Цена пневмораспределителя В64-25А-03 - 2500 грн, цена В64-25А-05 - 2500грн. Подберем пневмораспределитель – по напряжению, роду тока, диаметру прохода и технической задаче. У Слобожанского завода можно так же купить запчасти к пневмоклапанам В64-25А – пластины, золотники/поршни, манжеты, кольца, прокладки, пружины, шайбы.
