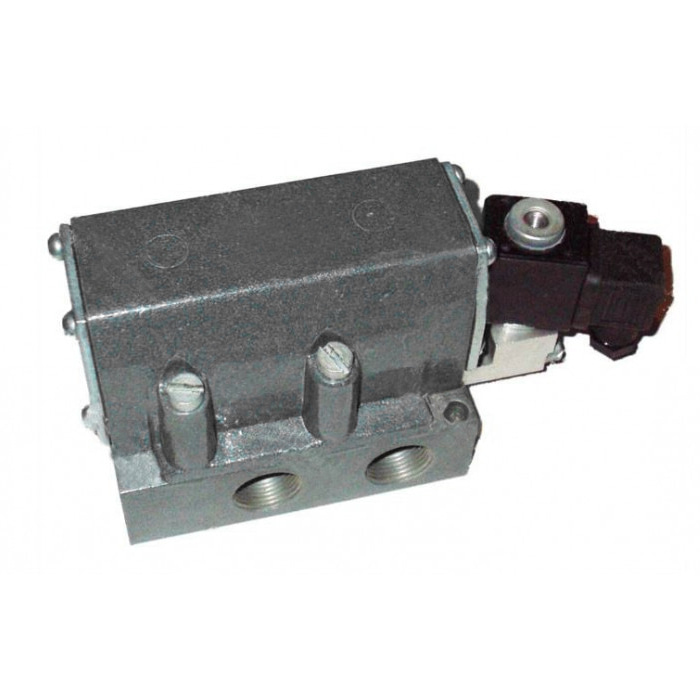

Пневмораспределитель В63-33А с пневмоуправлением
Купить с доставкой по Украине
Точные цены и помощь у консультанта
| Код Товара: | В63-33А |
| Расположение: | Киев, Харьков, Украина |
| Вес: | 1.4 кг |
| Гарантия: | 12 месяцев |
| Наличие: | В наличии |
Пневмораспределитель В63-33А — это односторонний с пневматическим управлением, двухпозиционный четырехлинейный пневматический распределитель. Возврат пружинный, управление распределителем В63-33А – одностороннее. Условный проход 10мм. Присоединение резьбовое G3/8”. Рабочая среда – очищенный, не грубее класса 10 загрязненности, сжатый воздух/газ с содержанием масла, вязкостью 10-35 мм2/с, температура до 50°С. Ток постоянный, переменный, напряжение 12В, 24В, 36В, 48В, 110В, 220В, 380В. Частота 50Гц, Номинальное давление 0,63МПа, min рабочее - 0,25МПа.
Технические характеристики В63-33А Ду10
Пневмораспределитель В63-33А односторонний используют для управления потоком воздуха, газа в пневматических системах. Пневмораспределители используются в автомобильной, авиационной, производственной промышленности, управление приводами, клапанами, двигателями, сборочные ленты, конвейеры, станки, зажимы, цилиндры, кузнечно-прессовые машины.
Паспортные параметры производительности распределителя В63-33А - условный проход, масса, токи, напряжение, пропускная способность указаны в таблице.
|
Параметр |
Характеристики одностороннего распределителя с пневмоуправлением |
|
В63-33А |
|
|
Условный проход, мм |
10 |
|
Соединение рабочих пневмолиний |
3/8” |
|
Присоединение линий управления |
1/8” |
|
Номинальное давление, МПа |
0,63 |
|
Рабочее минимальное давление, МПа |
0,25 |
|
Min давление управления, МПа |
0,25 |
|
Пропускная способность, Кv м3/ч |
1,9 |
|
Max количество срабатываний за минуту |
250 |
|
Номинальное напряжение, ток постоянный, В |
12 |
|
24 |
|
|
48 |
|
|
110 |
|
|
Номинальное напряжение, частота 50Гц, переменный ток, В |
24 |
|
36 |
|
|
48 |
|
|
110 |
|
|
220 |
|
|
380 |
|
|
Вес, кг |
1,4 |
Чертеж клапана В63-33А
В пневматических клапанах B63-33А потоки сжатого воздуха распределяются парой плоских золотников. Отверстия для прохода воздуха выведены на плоскую обработанную поверхность пластины, по которой движется катушка с канавкой, попарно соединяющей указанные отверстия. Габаритные и присоединительные размеры каналов питания, клапана-пилота, длины, монтажных креплений, прокладок, пружин, уплотнений, катушки, винтов, резьб, пневмолиний, колец, золотника указаны в таблице.
| Маркировка | Присоединительные и габаритные размеры, мм | |||||||||||||||||||||||||
| D | A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | d | d2 | D1 | D2 | B | H | H1 | H2 | H3 | h | L | L1 | ||
| В63-33А | G3/8” | 23,5 | 38 | - | 8 | 91 | 59 | - | 7 | - | 72 | 89,5 | 14,5 | 20,5 | 28,5 | - | 122 | 104 | ||||||||
Расшифровка маркировки
Расшифровка маркировки пневмораспределителя В63-33А:
- a – серия пневмораспределителей, вид управления: 3 – пневматическое
- b – Способы управления: 3 – одностороннее, возврат пружинный
- c – Размеры условного прохода: 3 – 10мм
- d – Соединение пневмолиний: без цифры – резьбовое, трубный монтаж сбоку
- e – Климатическое исполнение, УХЛ – районы с умеренным, холодным микроклиматом
- f – Категория размещения 4 – закрытое вентилируемое помещение.
Принцип работы, эксплуатация
Распределительный орган пневмораспределителя В63-33А – связанный с поршнем притертый золотник. Паспортные параметры эксплуатации пневмоклапана В63-33А:
- Степень защиты IP55
- Пружинный возврат золотника
- Виброустойчивость, вибропрочность – ІІІ степень жесткости
- Климатическое исполнение УХЛ – районы с умеренным климатов
- Количество срабатываний в минуту - 250
- Режим работы S1 продолжительный, S2 кратковременный, S3 повторно-кратковременный
- Допуски изменения напряжения до 10% от номинального
- Присоединение – резьба
- Постоянный, переменный ток
- Напряжение – 12В, 24В, 36В, 48В, 110В, 220В, 380В
- Температура рабочей среды до 50°С
- Управление пневматическое
Купить В63-33А с пневматическим управлением
Пневмораспределитель В63-33А с условным проходом 10мм, двухпозиционный четырехлинейный с пружинным возвратом, пневматическим управлением купить у СЛЭМЗ. Пневмораспределители В63-33А с резьбовым соединением пневмолиний. Подобрать односторонний распределитель – В63-33А ДУ 10мм. Пневмораспределители В63-33А с пневматическим управлением купить новый, с паспортом, гарантией, производства Украина. Цена пневмораспределителя В63-33А 2500 грн. Подберем пневмораспределитель – по напряжению, роду тока, диаметру прохода и технической задаче. У Слобожанского завода можно так же купить запчасти к пневмоклапанам В63 – пластины, золотники/поршни, манжеты, кольца, прокладки, пружины, шайбы.
