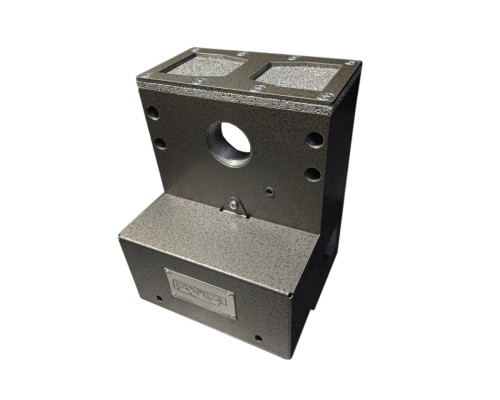

Трехлинейный пневмораспределитель У71-24А

Пневмораспределитель У71-24А — это сдвоенный трехлинейный пневматический клапан с односторонним электропневматическим управлением. Управляет потоком воздуха, газа в пневматических системах. Условный проход 25мм. Блокировка и возврат пневматические, дублирование ручное. Рабочая среда – очищенный, не грубее класса 10 загрязненности, сжатый воздух с содержанием масла, вязкостью 10-35 мм²/с, температура до 50°С. Ток постоянный, напряжение 24В, 110В, давление 0,25МПа до 1,0МПа.

Пневмоклапаны производят согласно ГОСТ 5.1861-73. Пневмораспределители У71-24А используются в автомобильной, авиационной, производственной промышленности, управление приводами, клапанами, сборочными лентами, конвейерами, станками, зажимы, цилиндры, кузнечно-прессовые машины.

Технические характеристики У71-24А

Пневмораспределители У71-24А производятся со степенью защиты IP20, режимами работы S1 продолжительный, S2, кратковременный, S3 повторно-кратковременный, климатическое исполнение УХЛ4. Параметры - пропуская способность, согласно ГОСТ14691-69, время включения/выключения, остаточное давление, электросхемы, количество срабатываний за минуту, размеры резьбы, вес, род тока, напряжение давление указаны в таблице.

Паспортные характеристики распределителя У71-24А

Параметры трехлинейного сдвоенного пневмораспределителя	У71-24А
Условный проход ДУ, мм	25
Минимальное давление, МПа	0,25
Номинальное давление, МПа	1,0
Время выключения при давлении 0,63 МПа, секунд	0,08
Время включения при давлении 0,63 МПа, секунд	0,06
Степень защиты	IP20
Остаточное давление на выходе при опоражнивании через одну секцию, при давлении 0,63 МПа	0,02
Пропускная способность пневматической линии "вход ("1")-выход ("2")", Кv, не менее м3/ч	12
Пропускная способность пневматической линии "выход ("2")-атмосфера ("3")", Кv, не менее м3/ч	18,5
Мах количество срабатываний в минуту при давлении 0,63 МПа	90
Род тока	Постоянный
Напряжение, В	110
	24
Режим работы	S1/S2/S3
Присоединительная резьба, вход D1	G1
Резьба, выход D2	G1 1 /4
Вес, кг	7,2
Обозначение на схеме

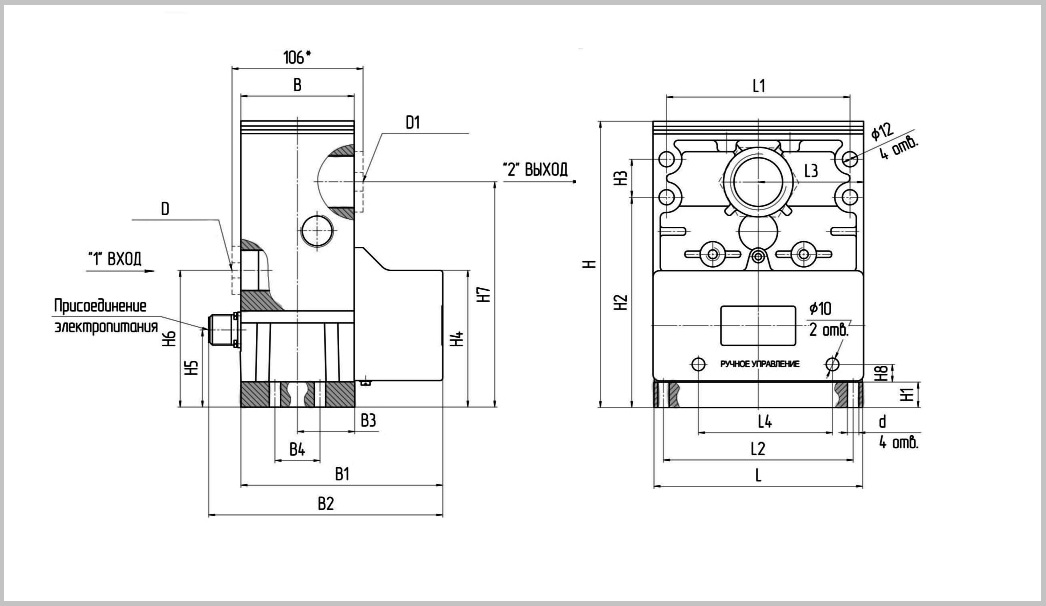

Чертеж

Сдвоенные 3-х линейные с пневматической блокировкой, односторонним электропневматическим управлением, пневмо возвратом, ручным дублированием распределители У71-24А. Конструкция из перемещаемых внутри корпуса перемычек, под действием пневмо/электроуправления. Каналы соединяются с перемычками в распределительный механизм для определения направления движения сжатого воздуха по системе. Размеры клапанов, цилиндров, присоединений питания, электросхема, резьб, отверстий крепления указаны в таблице.

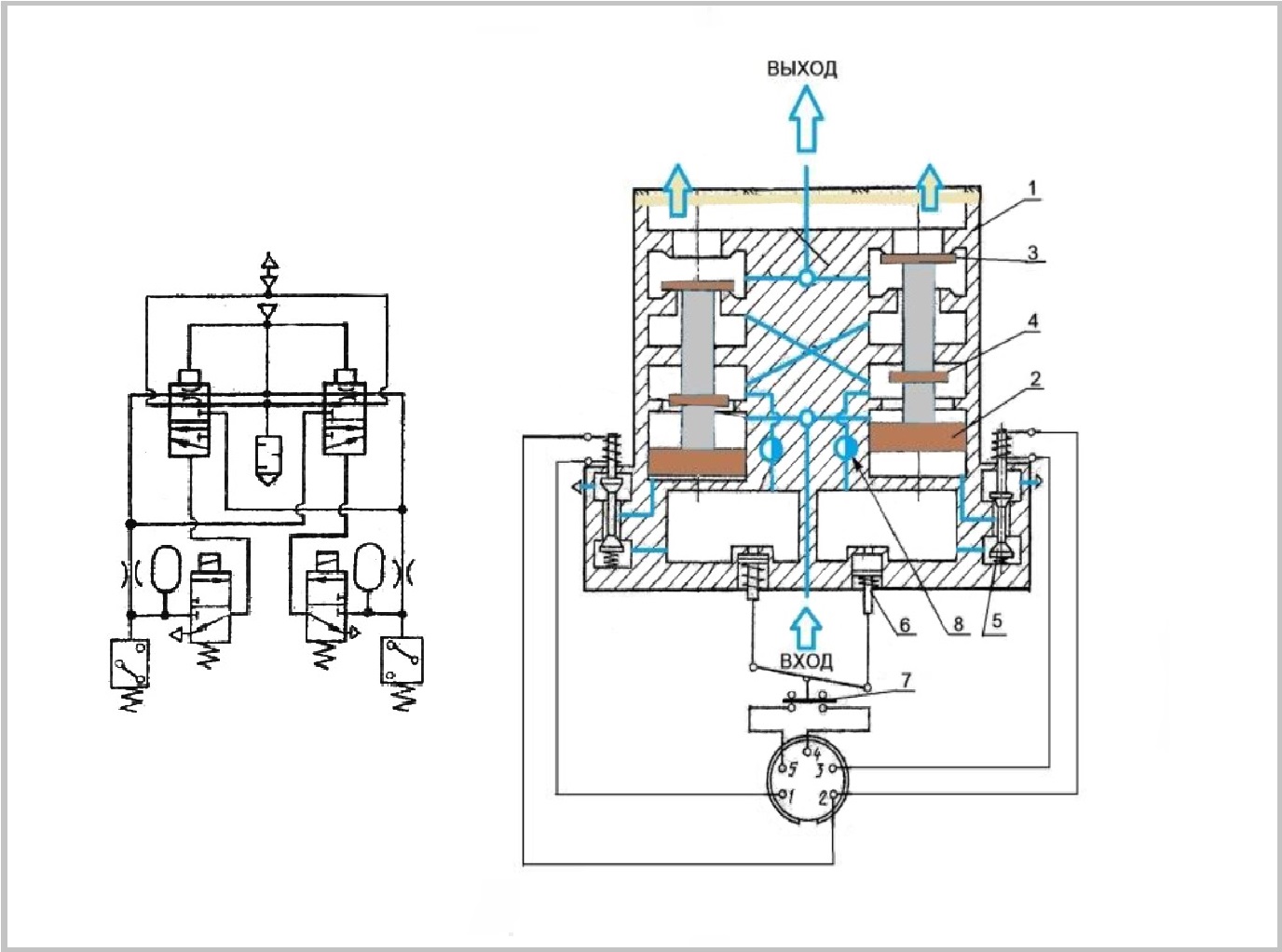

Конструкция пневмораспределителя У71-24А

Распределители У71-24А изготавливаются из двух соединенных клапанных секций. Трехлинейные сдвоенные клапаны управляются сервомеханизмами – электропневматическими клапанами. Работа секций регулируется трехлинейным распределителем с электромагнитами, напряжение пневмоклапанов 24Вольта или 110Вольт, тип тока постоянный. Составляющие распределителей - электросхемы, дроссельные шайбы, камеры, цилиндры, пневмосхемы, глушительные пластины в таблице.

Пневмораспределители У71-24А сдвоенные, трехлинейные - современный аналоги устаревших моделей пневмоклапанов. Таблица соотвествия и замены распределителей серии 3МП приведена ниже.

Принцип работы

Принцип работы клапанов У71-24А в управлении потоком сжатого воздуха для перемещения элементов управления. В камере распределителя вмонтированы поршни, направляющие поток воздуха или газа по секциям с необходимой скоростью, направлением. В корпусе пневмораспределителя установлены 2 трехлинейных клапана, управляемые электромагнитно. Распределительный орган – два клапанных узла с эластичным уплотнение для удержания давления воздуха. Каналы «Вход», «Выход» с резьбовым креплением для внешних пневмолиний, глушителей шума.
