Гидромоторы Г15

Гидромоторы Г15

Описание и применение

Гидромоторы Г15 – реверсивные аксиально-поршневые гидравлические двигатели. Нерегулируемые поршневые гидродвигатели работают на минеральном масле кинематической вязкостью 10-220 сСт (мм²/с), температурой от +10 до +60 °С. Номинальное давление – 6,3 МПа, расход масла – от 10 до 154 литров в минуту. Производитель гидравлических моторов – Шилутинский завод «Гидропривод», Литва, согласно ГОСТ 17411-91. Области применения аксиально-плунжерных гидромторов Г15:

  • Получение высоких скоростей вращения вала при невысоком крутящем моменте
  • бесступенчатой регулировки скоростей (авитехника, станочная гидравлика, автокраны, экскаваторы)
  • для работы в следящих гидроприводах (гидроусилителях) с необходимостью реверса, частых включений-выключений, дистанционного и автоматического управления.

Габариты (типоразмеры) в зависимости от рабочего объема гидравлических моторов Г15:

  • Г15-21
  • Г15-22
  • Г15-23
  • Г15-24
  • Г15-25

Гидродвигатели с маркировкой Г15-2 .Н – более ранние модели, насос-моторы с обозначением Г15-2 .Р – модернизированные гидромашины. Климатическое исполнение и категория размещения – УХЛ-4 согласно ГОСТ 15150-69.  Положение при работе – горизонтальное, вертикальное, наклонное. Требования и параметры рабочей жидкости для аксиально-поршневых гидромоторов типа Г15:

  • Класс чистоты масла – 12 (ГОСТ 17216-71)
  • Тонкость фильтрации – 12 мкм

Рекомендуемые марки масел – ИГП 18, ИГП 30 по ТУ 38-101-413-78, ВНИИНП 403, Т22

Гидромоторы г15 аксиально-поршневые в украине
Фото гидравлического двигателя типа г15 по цене производителя
Гидродвигатель г15 с паспортом фото
Фото гидравлического двигателя Г15 из каталога

Технические характеристики и каталог

Каталог насос-моторов и таблица технических характеристик аксиально-поршневых Г15 – рабочий объем, давление, крутящий момент. Перейти к каталогу гидравлических насосов Г и БГ.

Типоразмер гидромотора Г15

Рабочий V, см³

Крут. момент, Н*м

Напор, Мпа

Скорость вращения, об/мин

Наработка до отказа, ч Содержание драгметаллов

Масса, кг

Г15-21Н

11,2

8

6,3

960

3000 отсутствуют

3,5

Г15-21Р

9,6

Г15-22Н

20

16

5,3

Г15-22Р

17

Г15-23Н

40

32

9,4

Г15-23Р

34

Г15-24Н

80

64

17,2

Г15-24Р

68

Г15-25Н

160

128

34

Г15-25Р

136

Габаритные размеры

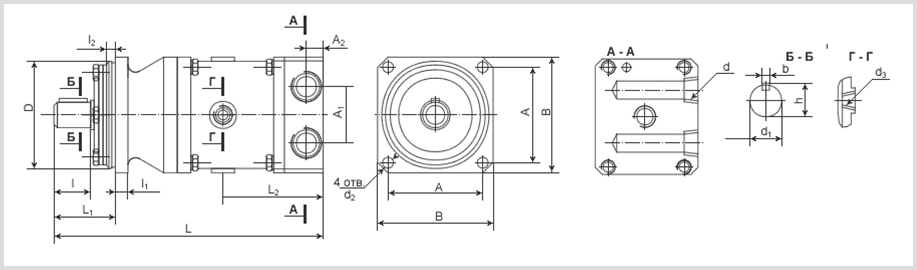

Чертеж и таблица габаритных и присоединительных размеров аксиально-поршневых моторов Г15-2

Чертеж и присоединительные размеры аксиально-поршневы гидромоторов Г15-2 для маслоохлпдителей

Гидромотор Г15

d

d1

d2

d3

d4

a

a1

a2

B

b

L

l

l1

l2

l3

h

Г15-21

3/8

14

7

1/8

70

64

39

10

80

5

168

131

20

10

12

16

Г15-22

1/2

18

9

1/4

80

72

45

14

92

6

203

158

25

16

21

Г15-23

3/4

22

11

100

92

52

18

110

244

190

30

14

19

25

Г15-24

1

32

13

3/8

120

108

65

19

132

10

308

238

42

16

35

Г15-25

1/4

42

140

138

85

26

162

12

398

310

58

20

27

45

Устройство и принцип действия

конструкция гидромотора аксиально-поршневого г15

Элементы конструкции гидромотора Г15:

  1. Корпус
  2. Барабан
  3. Ротор
  4. Корпус
  5. Опорный диск
  6. Поршни
  7. Толкатели
  8. Радиально-упорный шарикоподшипник
  9. Вал

Графическое условное обозначение на схеме реверсивного гидродвигателя Г15

конструкция гидромотора аксиально-поршневого г15

Принцип работы

Минеральное масло поступая в гидравлический мотор, оказывает воздействие на поршни, в результате толкатели приводятся в движение и поджимаются к шарикоподшипнику. Толкатели начинают вращаться совместно с валом, барабаном, ротором и поршнями. Поступающее через нагнетающую линию гидравлического мотор-насоса масло заставляет вращаться вал по часовой стрелке. Изменение направление потока жидкости происходит реверс.

Отвод масла из корпуса гидромотора происходит через систему дренажа. Находясь в горизонтальном положении, гидронасос во время работы заполняется выше средней линии, в вертикальном – заполняется полностью. Предохранительный клапан устанавливается для защиты от перегрузок.

Купить гидромотор Г15

Звоните специалистам «СЛЭМЗ», чтобы купить гидромотор Г15 в Украине. Надежные проверенные аксиально-поршневые гидромоторы Г15-21, -22, -23, -24, ремонт и любые запчасти. Гарантия качества и лучше цены от производителя. Выбирайте удобный способ покупки поршневого гидромотора Г15:

  • С НДС, по счету фактуре на ФЛ-П, наложенный платеж
  • Частичная оплата, отсрочка платежа
  • Работаем по международному контракту

Цена

По цене гидромотора Г15 от СЛЭМЗ Вы получаете новую гидравлику, прошедшую ОТК, с гарантией и постгарантийным сервисом.

Самые низкие цены гидромоторов Г15 дают мелкие кустарные цеха, занимающиеся скупкой бу гидродвигателей. Потенциальные неисправности и дефекты самых дешевых бу гидромоторов типа Г15:

  • Не вращается вал при подаче масла. Причина – отжим ротора в следствие износа распределительных поверхностей
  • Стук и вибрация. Причина – заедание поршней в следствие попадания в зазоры механических частиц
  • Частота вращения при работе падает. Причина – заедание упорного подшипника, поршней или толкателей

Доверяйте выбор и покупку поршневых гидромоторов Г15 Слобожанскому заводу – надежному поставщику гидравлики. У нас Вы найдете запчасти к аксиально-поршневым гидродвигателям Г15, сможете сделать ремонт любых типов гидравлических моторов – планетарных МГП, высокомоментных МРФ, пластинчатых, лопастных ПСМ, шестеренных ГМШ, МР.


Испытания перед отправкой
Гидромотор Г15-21Р
Гидромотор Г15-21Р

от 1600 грн.

Испытания перед отправкой
Гидромотор Г15-22Р
Гидромотор Г15-22Р

от 1900 грн.

Испытания перед отправкой
Гидромотор Г15-23Р
Гидромотор Г15-23Р

от 2300 грн.

Испытания перед отправкой
Гидромотор Г15-24Р
Гидромотор Г15-24Р

от 2800 грн.

Испытания перед отправкой
Гидромотор Г15-25Р
Гидромотор Г15-25Р

от 3800 грн.
