Аксиально-поршневые насосы НА...74М

Аксиально-поршневые насосы НА...74М

Описание и применение

Насосы НА…74М – гидравлические насосы аксиально-поршневого типа с регулируемой подачей и постоянным по направлению потоком рабочей жидкости. Конструктивно состоит из поршневого насоса высокого давления и шестеренного насоса низкого давления. Рабочая жидкость – минеральное масло с вязкостью от 21 до 265 сСт, температурой от + 10 до +50°С. Конструктивно аксиально-поршневой насос НА74М состоит из:

  • Поршневого гидронасоса высокого давления
  • Шестеренного двухсекционного низкого давления

Комплектуются механизмами регулировки подачи:

  • Р – ручной
  • С – следящий
  • М – электромагнитным
  • Д1 – с регулятором мощности
аксиально-поршневые регулируемый гидронасос на74м фото
гидравлический аксиально-поршневой насос на74м - каталог производителя
регулируемый гидронасос на 74 с паспортом на складе в украине
Насос регулируемый - фото НАРФ74М, НАС(Ф)74М, НАМ(Ф)74М

Технические характеристики

Базовое монтажное исполнение – на лапах. Гидронасосы с рабочим объемом от 90 до 225 см³ могут производится с исполнением на лапах. Изготавливаются в погружном и поверхностном исполнении. Таблица основных технических характеристик аксиально-поршневых насосов типа НА74М.

Технические характеристики насоса НА…74М

Значение параметра для типоразмера гидронасоса

НА74М-45

НА74М-90

НА74М-224

Рабочий объем насоса, см³

поршневого

45

90

224

шестеренного

28

Частота вращения об/мин

Номинальная

1500

996

Минимальная

498

максимальная

1500

Подача, л/мин

Поршневого насоса

Номинальная

57

122

200

минимальная

5,7

12

20

шестеренного

33

22

Давление на выходе насоса, МПа

Поршневого

Номин.

32

Макс.

40

шестеренного

Номин.

2,5

Макс.

3

Давление на входе насоса, МПа

Максимальное

+0,05

минимальное

-0,02

Вес насоса, кг

НАР, НАС

128

182

342

НАМ

135

189

356

НАД1

137

190

358

Мощность, кВт

40,5

73

118,5

Маркировка

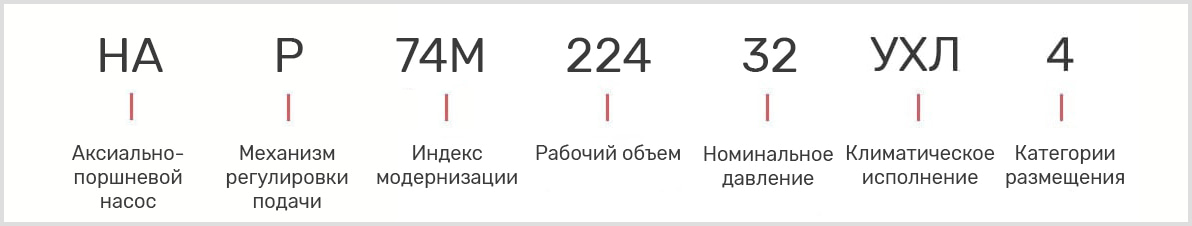

Расшифровка маркировки аксиально-поршневого насоса нарф74м

Структура маркировки и условного обозначения аксиально-поршневого насоса НА...74М:

  • НА - насос аксиально-поршневой
  • Р – ручной механизм регулировки подачи
  • 74М – индекс модернизации
  • 224 – рабочий объем
  • 32 – номинальное давление
  • УХЛ - климатическое исполнение
  • 4 – категория размещения

Индекс "Ф" – фланцевое крепление, "Л" – левое вращение приводного вала, "П" – погружной.

Каталог и габаритные размеры

Чтобы получить подробную техническую и коммерческую информацию, жмите на конкретную модель аксиально-поршневого насоса. В таблице габаритные размеры и вес для просчета стоимости доставки.

Наименование гидронасоса

Подача, л/мин

Напор, Мпа

Габариты (lxbxh), мм

Масса без жидкости, кг

НАМФ74М-45/32

57

32

686х275х345

135

НАРФ74М-45/32

624х275х345

НАСФ74М-45/32

634х275х345

128

НАД1Ф74М-45/32

711х275х345

137

НАМ74М-90/32

122

32

760х315х368



НАМФ74М-90/32

189

НАР74М-90/32

698х315х368

182

НАРФ74М-90/32

НАС74М-90/32

708х315х368

НАСФ74М-90/32

НАД174М-90/32

785х315х368

190

НАД1Ф74М-90/32

НАМ74М-224/32

200

859х380х455

356

НАМФ74М-224/32

НАР74М-224/32

797х380х433

342

НАРФ74М-224/32

НАС74М-224/32

807х380х455

НАСФ74М-224/32

НАД174М-224/32



864х380х433

358

НАД1Ф74М-224/32

Купить насос аксиально-поршневого типа НА74М

Звоните специалистам Слобожанского завода, чтобы подобрать и купить аксиально-поршневой насос НА74М, НАРФ74М, НАС(Ф)74М, НАМ(Ф)74М, НАРФ74М-45/32 осуществить ремонт, купить запчасти или получить техническую консультацию. Новые аксиально-поршневые насосы для гидросистем, проверка ОТК, гарантия – 12 месяцев. Доставка с ближайшего склада по Украине. Для уточнения цены и выбора формы оплаты звоните менеджерам «СЛЕМЗ».


Испытания перед отправкой
Насос НАД174М-224/32
Насос НАД174М-224/32

от 119000 грн.

Испытания перед отправкой
Насос НАД174М-90/32
Насос НАД174М-90/32

от 97700 грн.

Испытания перед отправкой
Насос НАМ74М-224/32
Насос НАМ74М-224/32

от 124000 грн.

Испытания перед отправкой
Насос НАМ74М-90/32
Насос НАМ74М-90/32

от 102500 грн.

Испытания перед отправкой
Насос НАР74М-224/32
Насос НАР74М-224/32

от 111500 грн.

Испытания перед отправкой
Насос НАР74М-90/32
Насос НАР74М-90/32

от 88600 грн.

Испытания перед отправкой
Насос НАС74М-224/32
Насос НАС74М-224/32

от 112000 грн.

Испытания перед отправкой
Насос НАС74М-90/32
Насос НАС74М-90/32

от 88500 грн.

Показано с 1 по 8 из 8 (всего 1 страниц)
