Радиально-поршневые насосы

Радиально-поршневые насосы

Описание и применение

Радиально-поршневой насос - это тип поршневых гидронасосов высокого давления (до 100 Мпа/1000 бар). Сравнительно небольшой рабочий объем – до 10 см³/мин. Частота вращения от 1500 до 2000 об/мин. Вытеснители – поршни или плунжеры расположены радиально оси вращения. Область применения радиально-поршневых насосов и гидромоторов:

  • Гидропрессы, токарные, фрезеровочные, металлобрабатывающие станки
  • Горнодобывающее оборудование
  • Энергетическое оборудование

Предназначены для нагнетания рабочей жидкости в гидросистемы термопластавтоматов, в кузнечно-прессовом производстве, листогибов, пакетировочных прессов, горно-металлургической промышленности и других гидрофицированных механизмах.

Чаще используются в качестве гидромоторов, чем гидравлических насосов. Постепенно вытесняются более современными моделями насосов для гидропривода.

радиально поршневой гидромотор фото
регулируемый насос н400 радиально-поршневой - фото на складе в Харькове
Гидравлические насосы 50нрр по цене производителя
Радиально-поршневые гидронасосы 50нр с паспортом и характеристиками

Характеристики и типы

По конструкции различают радиально-поршневые насосы:

С эксцентричным ротором. Имеют золотниковое распределение жидкости. Поршневая группа расположена в роторе. Оси вращения статора и ротора смещены на величину эксцентриситета. Ротор вращаясь заставляет поршни совершать поступательные движения. Цилиндры по очереди соединяются с камерами всасывания и нагнетания, разделенными перемычкой золотника.

С эксцентричным валом. Схема на фото. Поршни установлены в статоре. Оси вала и статора совпадают. Кулачок на валу, установленный эксцентрично оси его вращения, приводит в движение поршневую группу. Вращение вала заставляет поршни выдвигаться из цилиндров, наполняя их жидкостью через всасывающий клапан. Рабочая жидкость вытесняется через нагнетающий клапан, когда поршень входит в цилиндр.

По возможности изменения рабочего объема радиально-поршневые гидравлические моторы и насосы бывают:

  • Регулируемые. Однопоточные и вдухпоточные
  • Нерегулируемые. Устройство регулировки подачи – следящее, ручное, гидравлическое, электромагнитное
  • Секционные. Работают в тандеме с пластинчатым гидронасосом. Производятся одноотводные и двухотводные

Устанавливаются вертикально и горизонтально. Исполнение по креплению – на лапах или с фланцем. Стандартное направление вращения – правое (левое – по спецзаказу). Возможно изготовление в погружном исполнении.

Достоинства гидравлических радиально-поршневых насосов:

  • Простое строение
  • Надежность
  • Работа на высоком давлении

Недостатки радиальных гидронасосов:

  • Значительная пульсация
  • Низкая частота вращения
  • Большой вес и габариты

Расчет

Формула для расчета необходимого рабочего объема радиально-поршневого насоса,

Формула расчета рабочего объема

где

Z – количество поршней

Dп – диаметр поршня

Е - эксцентриситет

Маркировка

Расшифровка маркировки

  • 50Н – номинальное давление насоса, Мпа
  • Р – радиально-поршневой
  • Х – рабочий объем, см³
  • Х – количество отводов, без цифры – 1 отвод
  • Х – рабочий объем пластинчатого гидронасоса
  • Л – направление вращения, Л – левое
  • П – погружной, непогружной (без буквы)
  • Х – категория размещения, климатическое исполнения

Принцип работы

Принцип действия радиально-поршневого насоса заключается во вращении плунжеров вместе с ротором и их одновременном скольжении по корпусу. Таким образом осуществляется возвратно-поступательное движение плунжеров относительно ротора внутри рабочих камер. Оверстием в роторе рабочая камера соединяется с полостью всасывания, через которую она заполняется жидкостью. При обратном перемещении — из нижнего положения в верхнее — камера уменьшается и происходит вытеснение жидкости в полость нагнетания.

Каталог

В таблице технические характеристики, габаритные чертежи, вес, виды поломок и способы ремонта из паспорта, цены и другие параметры.

Радиально-поршневой насос

Рабочий объем см

Подача (расход) л/мин номин.

Давление, МПа (кгс/см2)

Частота вращения С -1 (номин.)

Мощность (номин.) КВт

Масса, кг

НАМФ74М-45/32 45 57 32 25 40,5 135
НАГФ74М-45/32 135
НАРФ74М-45/32 128
НАСФ74М-45/32 128
НАР74М-90/32 90 122 73 182
НАМ74М-224/32 224 200 16,6 118,5 356
НАР74М-224/32 342
50НРР125С 125 159 50 25 143 220
50НРР125Р 220
50НРР125М 229
50 НРР 250Р 250 211 16,6 190 370
50 НРР 250Г 379
50 НРР 500С 500 423 515
50 НРР 500Р 515
50 НР 6,3 6,3 8,6 25 7,7 19
50НР14 14 19,3 17,2 23
50НР32 32 44 39,2 39
50НС4 4 5,5 6 23,5
50НС16 16 22 37,5 37,5

Купить радиально-поршневой насос в Украине

У «Слобожанского завода» Вы сможете купить радиально-поршневой насос, подобрать гидромашину под конкретный вид гидросистемы, устранить неисправности собственного оборудования в цехах СЛЭМЗ. Наши филиалы в областных центрах Украины для экстренной отправки. Звоните менеджерам, чтобы узнать цену за новый радиально-поршневой насос после проверки ОТК и с гарантией.


Испытания перед отправкой
Насос 50НC10
Насос 50НC10

от 11000 грн.

Испытания перед отправкой
Насос 50НC14 и 50НС14/2
Испытания перед отправкой
Насос 50НC16
Насос 50НC16

от 18600 грн.

Испытания перед отправкой
Насос 50НC32 и 50НС32/2
Испытания перед отправкой
Насос 50НC4
Насос 50НC4

от 13200 грн.

Испытания перед отправкой
Насос 50НC6,3
Насос 50НC6,3

от 13800 грн.

Испытания перед отправкой
Насос 50НC63 и 50НС63/2
Испытания перед отправкой
Насос 50НР10
Насос 50НР10

от 4900 грн.

Испытания перед отправкой
Насос 50НР14 и 50НР14/2
исп
Насос 50НР16
Насос 50НР16

от 9700 грн.

Испытания перед отправкой
Насос 50НР32 и 50НР32/2
Насос 50НР4

от 1600 грн.

Испытания перед отправкой
Насос 50НР6,3
Насос 50НР6,3

от 2100 грн.

Испытания перед отправкой
Насос 50НР63 и 50НР63/2
Испытания перед отправкой
Насос 50НРР125
Насос 50НРР125

от 85000 грн.

Испытания перед отправкой
Насос 50НРР250
Насос 50НРР250

от 115000 грн.

Испытания перед отправкой
Насос 50НРР500
Насос 50НРР500

от 120000 грн.

Испытания перед отправкой
Лидер продаж!

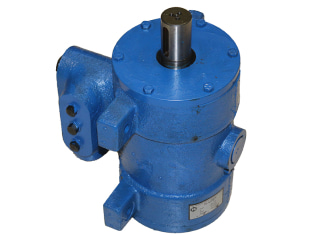

Насос Н400Е
Насос Н400Е

от 2800 грн.

Испытания перед отправкой
Насос Н400У
Насос Н400У

от 2800 грн.

Испытания перед отправкой
Насос Н401Е
Насос Н401Е

от 4600 грн.

Показано с 1 по 20 из 23 (всего 2 страниц)
